Descriere

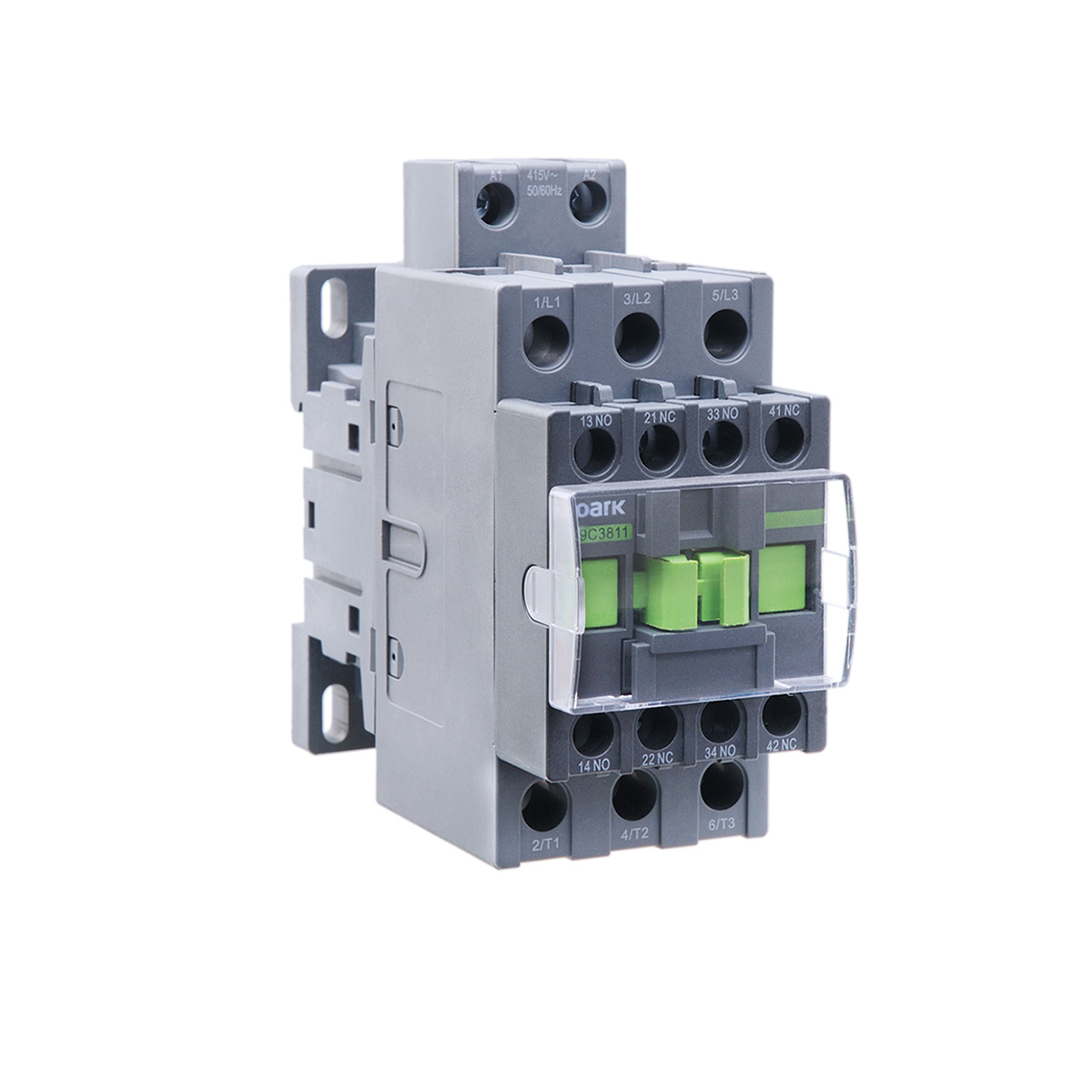

Acest contactor industrial tripolar este destinat comenzii la distanta a circuitelor de putere, in special a motoarelor trifazate, ventilatoarelor, pompelor, compresoarelor si altor receptoare utilizate in tablouri electrice pentru aplicatii rezidentiale, comerciale sau industriale. Constructia din cadrul de marime 38 ofera un echilibru intre capacitatea de comutare si dimensiunile compacte, fiind potrivita pentru automatizari de utilaje si circuite de comanda motor.

Contactorul are 3 contacte principale normal deschise si contacte auxiliare incorporate in configuratie 1NO plus 1NC, utile pentru semnalizare, autoretinere sau interblocari. Curentul nominal de utilizare este de 32A in categoriile AC-2, AC-3 si AC-4 la 380/400V AC, iar puterea nominala pentru motor trifazat este de 15 kW in AC-3 sau AC-4 la 380/400V. Tensiunea nominala de utilizare este de 690V AC, curentul conventional termic este de 50A, iar bobina de comanda functioneaza la 400V AC, 50 Hz. Aparatul este testat conform IEC/EN 60947-4-1.

Montajul se realizeaza pe sina DIN de 35 mm sau direct pe panou. Dimensiunile corpului sunt de aproximativ 45 x 100 x 108 mm, fara accesorii auxiliare suplimentare. Conectarea circuitului principal se face prin borne cu clema, compatibile cu conductori flexibili de 2.5 pana la 10 mm2 sau conductori rigizi de pana la 10 mm2; cuplul de strangere recomandat pentru borne este de 2 pana la 2.5 Nm. Pentru extinderea functiilor de comanda pot fi utilizate contacte auxiliare frontale sau laterale compatibile si relee termice de suprasarcina dedicate cadrului de marime 38.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau o carcasa care asigura protectia necesara impotriva atingerii partilor active si a influentelor de mediu. Domeniul declarat pentru temperatura ambianta este de la -20 la +60 grade C, iar aparatul este prevazut pentru grad de poluare 3 si clasa de instalare III. Selectarea protectiei la scurtcircuit, a releului termic si a sectiunii conductoarelor trebuie realizata in functie de sarcina comandata si de proiectul instalatiei, iar montajul trebuie efectuat numai cu alimentarea intrerupta de personal calificat.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor industrial?

Este potrivit pentru comanda circuitelor trifazate, inclusiv motoare pentru pompe, ventilatoare, compresoare si utilaje. La 380/400V AC, curentul nominal de utilizare in categoria AC-3 este de 32A, iar puterea nominala a motorului trifazat este de 15 kW.

Ce tip de bobina si contacte auxiliare are?

Este echipat cu bobina de comanda de 400V AC la 50 Hz. Include 3 contacte principale normal deschise pentru circuitul de putere si contacte auxiliare integrate 1NO plus 1NC pentru comanda, semnalizare sau autoretinere.

Cum se monteaza contactorul?

Poate fi fixat pe sina DIN de 35 mm sau direct pe panou. Conectarea se face prin borne cu clema, iar instalarea trebuie efectuata in tablou, cu circuitul scos de sub tensiune, de catre personal calificat.

Este necesar un releu termic de protectie?

Pentru protectia motoarelor impotriva suprasarcinii, contactorul poate fi asociat cu un releu termic compatibil pentru cadrul de marime 38. Reglajul releului termic se alege in functie de curentul nominal al motorului.

Care sunt conditiile de utilizare?

Aparatul are protectie IP20 si trebuie montat intr-o carcasa sau intr-un tablou care previne atingerea partilor active. Temperatura ambianta declarata este intre -20 si +60 grade C.
