Descriere

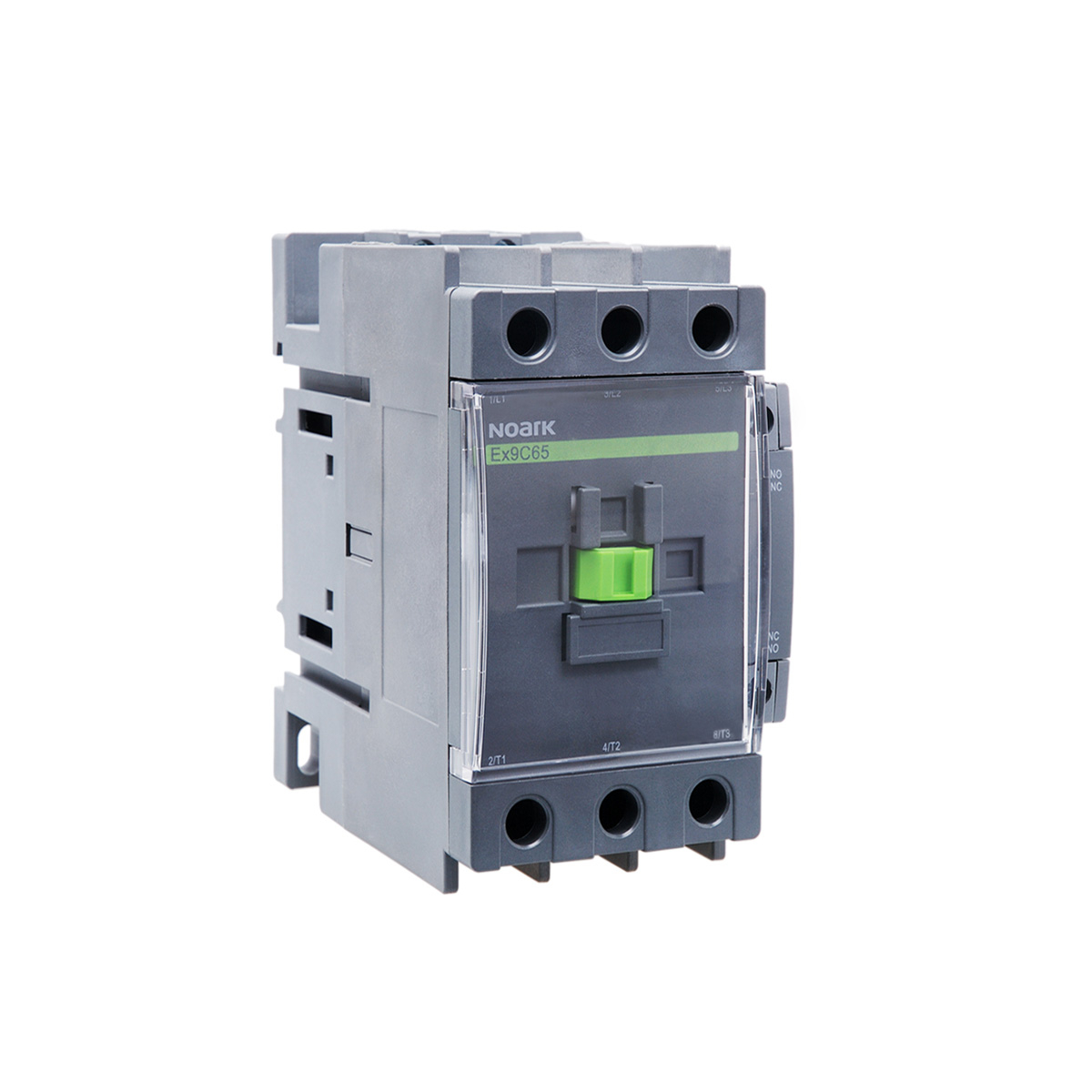

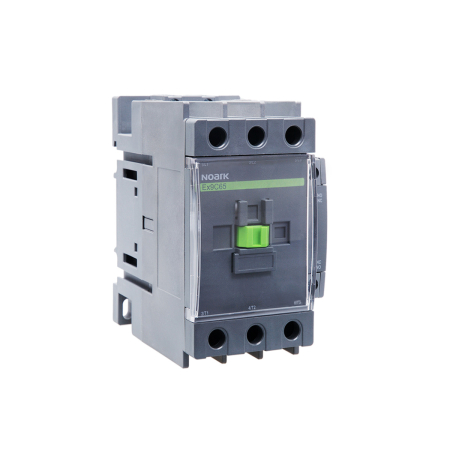

Acest contactor industrial tripolar este destinat comenzii si conectarii repetate a circuitelor de putere in instalatii electrice, tablouri de automatizare si aplicatii industriale. Este potrivit pentru comanda motoarelor trifazate, pompelor, ventilatoarelor, compresoarelor, utilajelor si altor receptoare, in functie de categoria de utilizare si de schema electrica proiectata. Dispune de 3 contacte principale normal deschise si de contacte auxiliare integrate 1NO+1NC, utile pentru semnalizare, autoretinere sau interconditionari de comanda.

Bobina de comanda functioneaza la 400 V AC, 50 Hz. Contactorul are curent nominal de utilizare de 60 A in AC-1 la 400 V, respectiv 40 A in AC-2, AC-3 si AC-4 la 380/400 V. Puterea nominala pentru motoare trifazate este de 18,5 kW in AC-3/AC-4 la 380/400 V, iar tensiunea nominala de utilizare este de 690 V AC. Aparatul este testat conform IEC/EN 60947-4-1, are tensiune nominala de izolatie Ui de 1000 V AC si tensiune nominala de impuls Uimp de 6 kV.

Montajul se poate realiza pe sina DIN de 35 mm sau 75 mm, precum si direct pe panou. Dimensiunile constructive sunt de aproximativ 76 mm latime, 122 mm inaltime si 123 mm adancime, fara accesorii auxiliare adaugate. Conectarea circuitelor principale se face prin cleme pentru cablu, cu capacitate de conectare de 1-2 conductoare cu sectiunea intre 2,5 si 25 mm2. Cuplul de strangere recomandat pentru borne este de 5,5-6 Nm. Pot fi utilizate contacte auxiliare frontale sau laterale compatibile, blocuri de protectie la supratensiune pentru bobina si relee termice de suprasarcina compatibile pentru protectia motorului.

Echipamentul are grad de protectie IP20, fiind destinat instalarii in interiorul unui tablou sau al unei carcase care asigura protectia necesara impotriva atingerii si influentelor externe. Domeniul temperaturii ambientale este intre -20 si +60 grade C, iar aparatul este proiectat pentru grad de poluare 3 si categorie de supratensiune III. Montajul, dimensionarea protectiilor la scurtcircuit si reglarea releului termic trebuie realizate de personal calificat, cu alimentarea complet deconectata si cu respectarea schemei de conexiuni si a normelor aplicabile instalatiei.

Intrebari frecvente

Pentru ce tip de aplicatii este potrivit acest contactor?

Este potrivit pentru comanda circuitelor de putere si a motoarelor trifazate din tablouri de automatizare, instalatii de ventilatie, pompare, compresoare si utilaje. Pentru motoare, puterea nominala este de pana la 18,5 kW la 380/400 V in categoria AC-3 sau AC-4.

Ce tensiune necesita bobina de comanda?

Bobina de comanda este destinata alimentarii la 400 V AC, 50 Hz. Aceasta tensiune trebuie verificata inainte de conectare, deoarece nu este echivalenta cu tensiunea de comanda de 230 V AC.

Cate contacte are contactorul?

Are 3 contacte principale normal deschise pentru circuitul de putere, plus doua contacte auxiliare integrate: un contact normal deschis si un contact normal inchis.

Cum se monteaza contactorul?

Se poate fixa pe sina DIN de 35 mm sau 75 mm ori direct pe panou. Pentru o conexiune sigura, conductoarele trebuie dimensionate corect, iar bornele trebuie stranse la cuplul recomandat de 5,5-6 Nm.

Este necesar un releu termic pentru comanda unui motor?

Da, pentru protectia la suprasarcina a unui motor se recomanda utilizarea unui releu termic compatibil, ales si reglat conform curentului nominal al motorului. Protectia la scurtcircuit se dimensioneaza separat, conform proiectului electric.
