Descriere

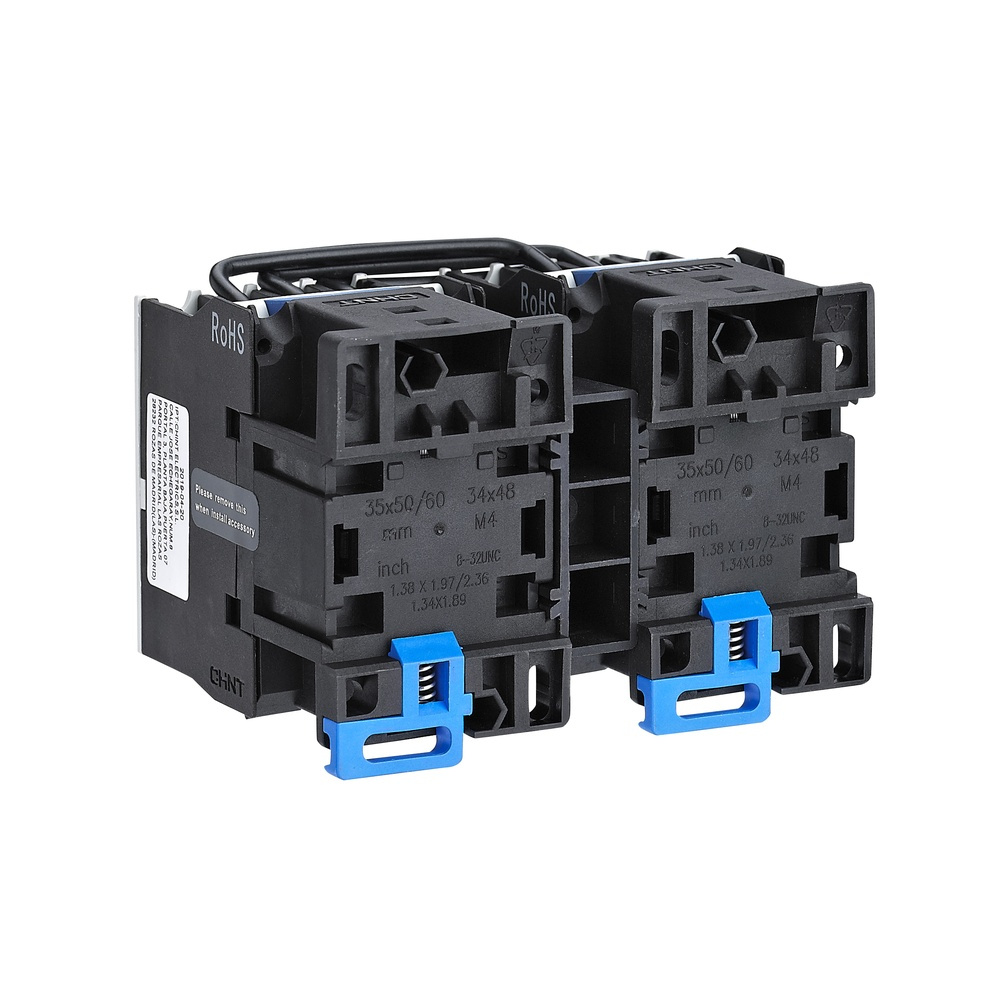

Acest contactor industrial tripolar este destinat conectarii si deconectarii la distanta a circuitelor de curent alternativ. Este o alegere potrivita pentru automatizari de motoare, tablouri electrice, instalatii HVAC, comanda iluminatului sau circuite de distributie unde este necesara actionarea repetata printr-un circuit de comanda la 230V AC. Echiparea cu un contact auxiliar normal deschis permite realizarea functiilor de autoretinere, semnalizare sau interblocare in schema de automatizare.

Aparatul are 3 poli principali si un contact auxiliar 1NO. Curentul operational nominal este de 9A in categoria AC-3 la 400V, iar curentul conventional termic in AC-1 este de 25A. Pentru comanda motoarelor asincrone trifazate in AC-3, puterea indicata este de pana la 2.2 kW la 230V, 4 kW la 400V si 5.5 kW la 690V. Bobina de comanda este alimentata la 230V AC, iar gama este proiectata pentru circuite cu frecventa de 50/60 Hz, tensiune operationala de pana la 690V, tensiune de izolatie de 690V si tensiune nominala de tinere la impuls de 6 kV.

Montajul se poate realiza pe sina DIN sau prin fixare cu suruburi, in functie de configuratia tabloului. Conductorii circuitului de putere se conecteaza la bornele principale, iar alimentarea bobinei si circuitul auxiliar se leaga conform schemei electrice a instalatiei. Pentru protectia unui motor, contactorul se utilizeaza impreuna cu un releu termic de suprasarcina compatibil, iar dimensionarea sigurantelor, disjunctorului si a conductoarelor trebuie facuta in functie de sarcina comandata si de conditiile reale de exploatare.

Produsul este realizat conform IEC/EN 60947-4-1, cu grad de protectie IP20 atunci cand este prevazut cu capac. Este destinat montajului in interiorul unui tablou sau al unei carcase care asigura protectie la atingere, praf si umezeala. Instalarea, verificarea conexiunilor si punerea in functiune trebuie efectuate numai de personal calificat, cu alimentarea complet intrerupta. Nu depasiti valorile nominale si respectati categoria de utilizare corespunzatoare aplicatiei.

Intrebari frecvente

Pentru ce putere de motor poate fi utilizat acest contactor?

In categoria de utilizare AC-3, poate comanda motoare trifazate de pana la 4 kW la 400V. La 230V, puterea maxima indicata este de 2.2 kW.

Ce tensiune necesita bobina de comanda?

Bobina de comanda este destinata alimentarii la 230V AC.

Ce inseamna configuratia 3P si 1NO?

3P indica trei poli principali pentru circuitul de putere, iar 1NO indica un contact auxiliar normal deschis, util pentru autoretinere, semnalizare sau interblocare.

Poate fi montat pe sina DIN?

Da. Poate fi montat pe sina DIN sau fixat cu suruburi in interiorul unui tablou electric.

Este suficient contactorul pentru protectia motorului la suprasarcina?

Nu. Pentru protectie la suprasarcina, contactorul trebuie asociat cu un releu termic compatibil si cu protectiile corespunzatoare din circuit.
