Descriere

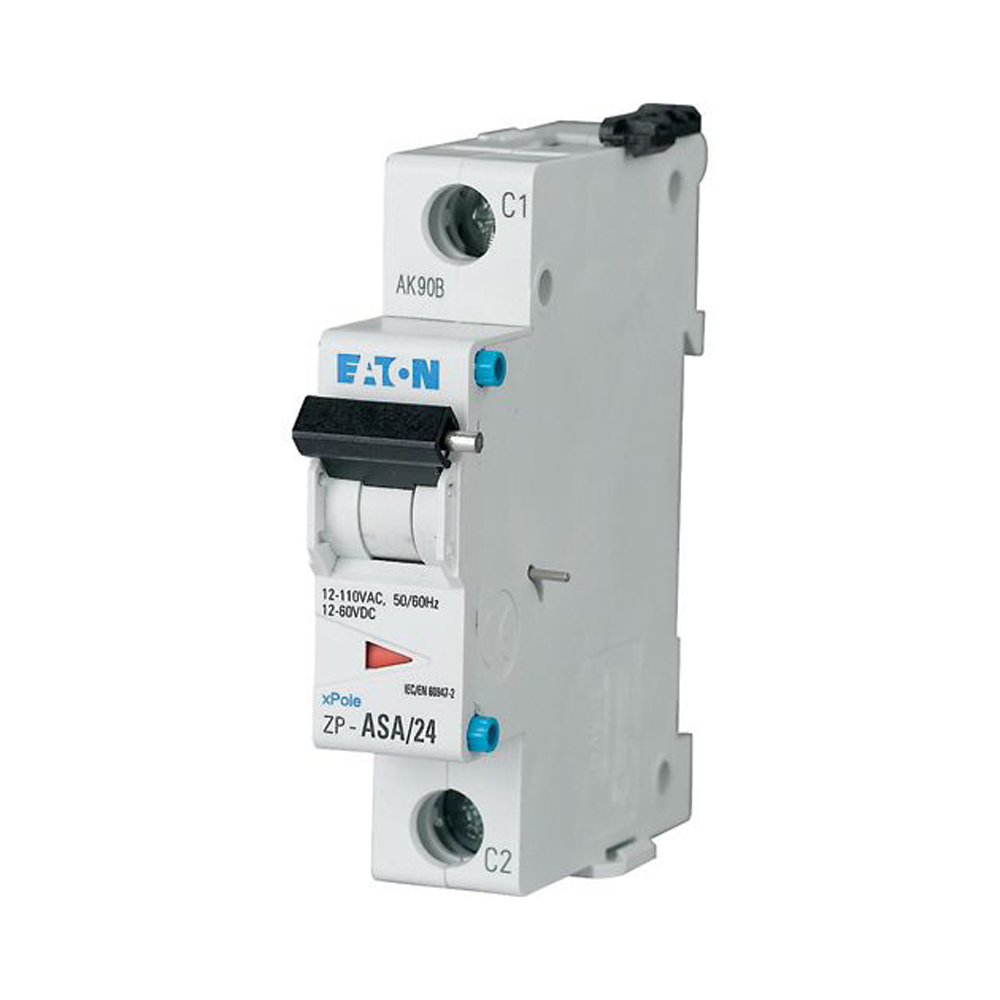

Declansatorul de deschidere este un accesoriu modular destinat comenzii la distanta a opririi unui intreruptor automat sau a unui aparat combinat compatibil. Prin alimentarea circuitului de comanda, accesoriul actioneaza mecanismul de declansare al aparatului asociat, fiind potrivit pentru functii de oprire centralizata, comenzi de siguranta, automatizari de tablou si aplicatii comerciale ori industriale. Se monteaza prin clipsare, pe partea stanga a aparatelor compatibile din seriile indicate de producator.

Versiunea este destinata circuitelor de comanda de 24 V, cu domeniu de functionare de 12-110 V AC la 50/60 Hz sau 12-60 V DC. Curentul maxim absorbit la conectare este de 15 A in AC, respectiv 21 A in DC, pentru intervale scurte. Durata minima a impulsului de comanda este de 15 ms, iar timpul de declansare este sub 20 ms. Produsul are rezistenta interna de 2,2 ohmi, rezista la peste 4000 de cicluri de actionare si are o tensiune nominala de tinere la impuls de 2,5 kV.

Accesoriul ocupa o latime de montaj de 1 modul, respectiv 17,5 mm, si este prevazut pentru montaj pe sina DIN. Dimensiunile exterioare declarate sunt de 80 mm adancime, 75 mm inaltime si 26,2 mm latime, iar greutatea este de aproximativ 0,087 kg. Bornele permit conectarea conductoarelor cu sectiunea intre 1 si 25 mm2, iar cuplul maxim de strangere pentru suruburile bornelor este de 2,4 Nm. Este posibila montarea suplimentara a unui contact auxiliar standard, conform configuratiei tabloului.

Pentru utilizare corecta, alimentarea circuitului de comanda trebuie dimensionata pentru curentul de varf de la actionare si protejata corespunzator. Montajul, cablarea si verificarea compatibilitatii cu intreruptorul asociat trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune. Produsul este destinat utilizarii in interiorul tablourilor electrice; gradul de protectie declarat in montaj este IP40, iar domeniul temperaturii ambiante de functionare este intre -35 grade C si 75 grade C. Respecta cerintele RoHS si dispune de certificari EN45545-2 si IEC 61373.

Intrebari frecvente

La ce foloseste un declansator de deschidere?

Este utilizat pentru declansarea la distanta a unui intreruptor automat sau a unui aparat modular compatibil, prin aplicarea unei tensiuni pe circuitul sau de comanda.

Ce tensiuni de comanda accepta acest declansator?

Poate functiona in intervalul 12-110 V AC la 50/60 Hz sau 12-60 V DC. Este destinat aplicatiilor de comanda de 24 V.

Cum se monteaza?

Se monteaza prin clipsare pe sina DIN, pe partea stanga a aparatelor compatibile. Latimea de montaj este de 1 modul, respectiv 17,5 mm.

Ce sectiune de conductor poate fi conectata la borne?

Bornele accepta conductoare cu sectiunea intre 1 si 25 mm2. Cuplul maxim de strangere indicat pentru suruburile bornelor este de 2,4 Nm.

Poate fi utilizat in automatizari de tablou?

Da. Timpul de declansare sub 20 ms il face potrivit pentru comenzi de oprire centralizata, automatizari si circuite de siguranta, cu respectarea compatibilitatii aparatului asociat.
