Descriere

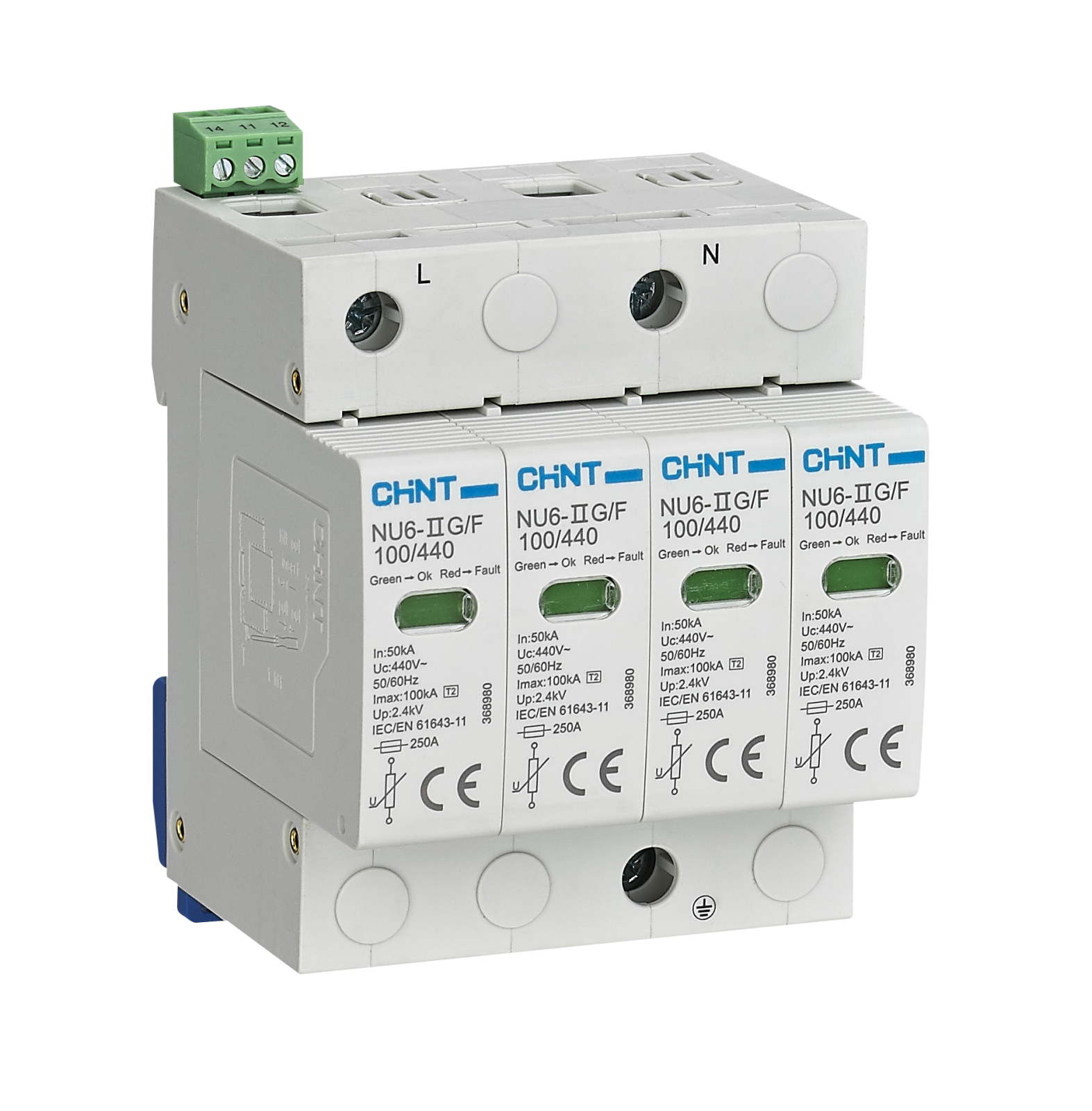

Acest descarcator de supratensiune tranzitorie tip 2, clasa II, este destinat protectiei instalatiilor electrice de joasa tensiune si a echipamentelor conectate impotriva supratensiunilor produse de fenomene atmosferice indirecte sau de comutatii in instalatie. Varianta cu 4 poli este configurata pentru utilizare in retele TN-S, monofazate sau trifazate, cu cinci conductoare.

Echipamentul este proiectat pentru retele cu tensiune nominala de 230/400 V AC, la frecventa de 50/60 Hz. Tensiunea maxima continua de operare Uc este de 275 V AC. Curentul nominal de descarcare In, masurat pe forma de unda 8/20 microsecunde, este de 20 kA, iar curentul maxim de descarcare Imax este de 40 kA. Nivelul de protectie la tensiune Up este de 1,5 kV. Produsul respecta standardul IEC/EN 61643-11.

Montajul se realizeaza in tabloul electric pe sina DIN TH35-7,5. Pentru versiunea cu 4 poli, latimea constructiva este de 72 mm, iar dimensiunile carcasei sunt de aproximativ 89,5 x 72 x 67,7 mm. Conectarea se face cu conductoare de cupru cu sectiunea de 4 pana la 16 mm2, dezizolate pe aproximativ 13 mm, iar cuplul de strangere indicat pentru borne este de 2 Nm.

Cartusele de protectie sunt detasabile si prevazute cu indicatie vizuala de stare: verde semnalizeaza functionarea normala, iar rosu indica necesitatea inlocuirii imediate a cartusului. Alegerea protectiei trebuie realizata in functie de configuratia retelei si de tensiunea de impuls admisa de echipamentele protejate. Instalarea, verificarea si inlocuirea componentelor se efectueaza exclusiv de personal calificat, cu instalatia scoasa de sub tensiune si conform regulilor aplicabile tablourilor electrice.

Intrebari frecvente

Pentru ce tip de retea este potrivit acest descarcator de supratensiune?

Este destinat retelelor TN-S, monofazate sau trifazate, cu cinci conductoare, la tensiunea nominala de 230/400 V AC.

Care sunt valorile curentului de descarcare?

Curentul nominal de descarcare In este de 20 kA, iar curentul maxim de descarcare Imax este de 40 kA, ambele valori fiind definite pentru forma de unda 8/20 microsecunde.

Care este nivelul de protectie la tensiune?

Nivelul de protectie Up este de 1,5 kV, iar tensiunea maxima continua de operare Uc este de 275 V AC.

Cum se verifica starea protectiei?

Indicatorul vizual verde arata functionarea normala. Daca indicatorul devine rosu, cartusul de protectie trebuie inlocuit imediat de personal calificat.

Unde se monteaza produsul?

Se monteaza in tabloul electric, pe sina DIN TH35-7,5. Instalarea trebuie realizata de un electrician calificat, conform schemei retelei si instructiunilor tehnice.
