Descriere

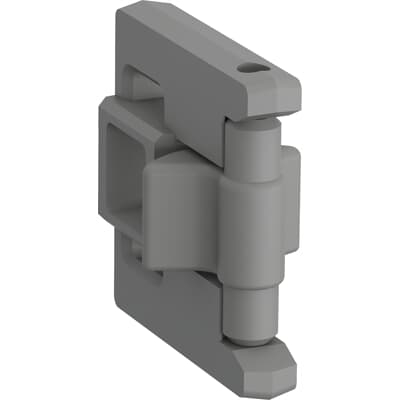

Interblocajul mecanic este un accesoriu destinat realizarii unei blocari fizice intre doua contactoare montate alaturat. Rolul sau este sa previna inchiderea unui contactor atunci cand celalalt contactor este deja inchis, contribuind la realizarea schemelor de comanda unde functionarea simultana a celor doua aparate trebuie evitata. Este potrivit pentru aplicatii de automatizare, comanda motoarelor si tablouri electrice care necesita interblocare mecanica intre contactoare.

Produsul este compatibil cu doua contactoare cu 3 sau 4 poli din gamele AF40 pana la AF96, AFC40 pana la AFC96 si AFS40 pana la AFS96. Se monteaza intre cele doua contactoare, alaturat, fara a adauga latime ansamblului. Este livrat cu 2 cleme de fixare BB4. Accesoriul nu include contacte auxiliare, avand 0 contacte normal deschise si 0 contacte normal inchise. Greutatea neta declarata este de 0,006 kg, iar produsul respecta cerintele Directivei RoHS 2011/65/UE.

Montajul se realizeaza numai intre doua contactoare compatibile, pozitionate fata in fata pe aceeasi linie de montaj. Interblocajul se fixeaza cu clemele incluse, conform instructiunilor de instalare ale echipamentelor utilizate. Nu necesita cablare proprie, deoarece actionarea este strict mecanica; circuitele bobinelor si eventualele contacte auxiliare se proiecteaza separat, in functie de schema de comanda.

Inainte de instalare sau interventie, tabloul trebuie scos de sub tensiune si securizat de personal calificat. Verificati compatibilitatea exacta a celor doua contactoare, fixarea corecta a accesoriului si functionarea mecanica libera inainte de punerea in functiune. Interblocajul mecanic are rolul de a preveni inchiderea simultana a contactoarelor, dar nu inlocuieste protectiile electrice, aparatele de protectie sau respectarea cerintelor schemei de automatizare.

Intrebari frecvente

La ce foloseste un interblocaj mecanic pentru contactoare?

Este utilizat pentru a impiedica inchiderea simultana a doua contactoare. Cand unul dintre contactoare este inchis, mecanismul blocheaza mecanic inchiderea celuilalt.

Cu ce contactoare este compatibil?

Este destinat contactorilor cu 3 sau 4 poli din gamele AF40 pana la AF96, AFC40 pana la AFC96 si AFS40 pana la AFS96.

Necesita alimentare sau cablare separata?

Nu. Functionarea este mecanica, iar accesoriul nu necesita conexiuni electrice proprii.

Ce elemente de fixare sunt incluse?

Pachetul include 2 cleme de fixare BB4 pentru montarea intre cele doua contactoare compatibile.

Are contacte auxiliare integrate?

Nu. Interblocajul nu are contacte auxiliare normal deschise sau normal inchise.
