Descriere

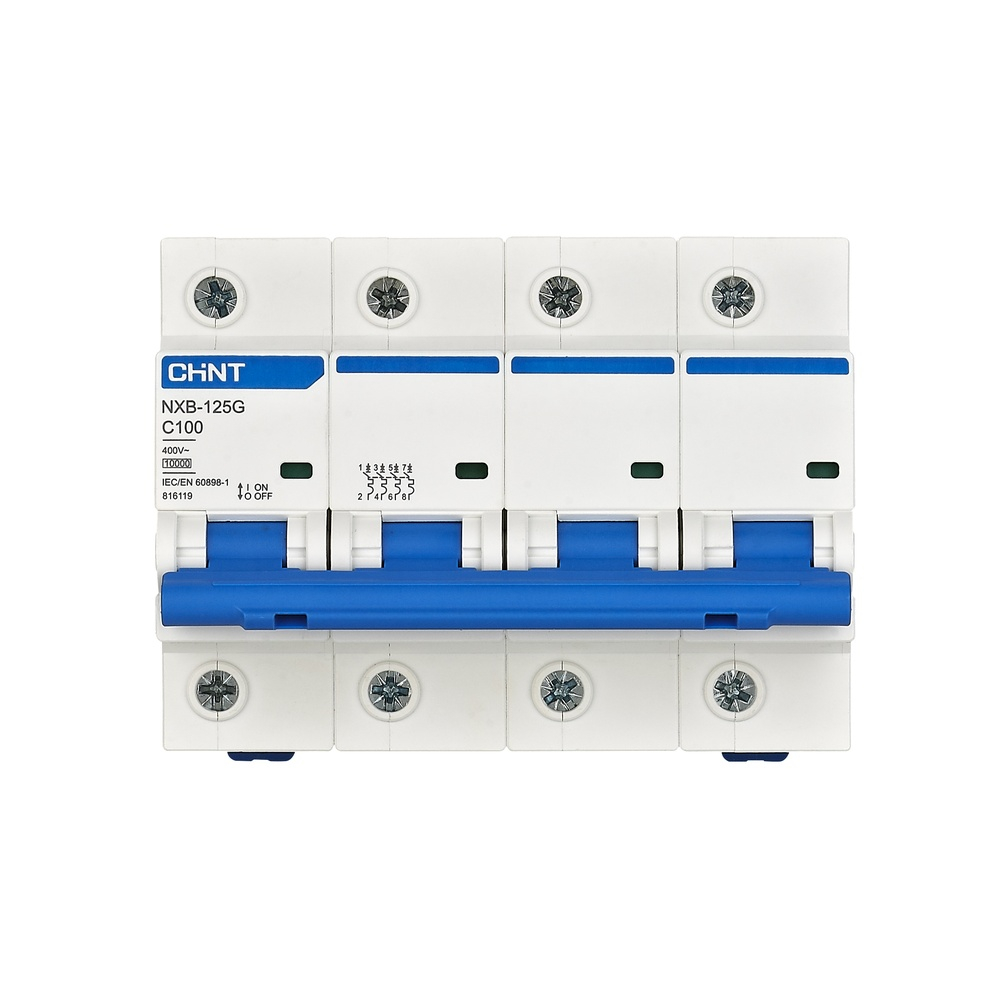

Intrerupatorul automat tetrapolar este destinat protectiei circuitelor electrice de distributie impotriva suprasarcinilor si scurtcircuitelor. Este o solutie pentru tablouri trifazate, aplicatii comerciale, cladiri rezidentiale cu alimentare trifazata si instalatii unde este necesara intreruperea simultana a celor patru poli. Asigura si separarea pozitiva a circuitului pentru operatiunile de izolare.

Aparatul are curent nominal de 100A, configuratie 4P, tensiune nominala de lucru de 400V AC pentru varianta multipolara si frecventa de 50/60Hz. Declansarea termomagnetica este de curba C, cu prag de declansare magnetica intre 5 si 10 ori curentul nominal, fiind potrivita pentru circuite cu sarcini uzuale si curenti de pornire moderati. Capacitatea nominala de rupere la scurtcircuit este de 10kA, capacitatea de serviciu la scurtcircuit este de 7,5kA, iar tensiunea nominala de tinere la impuls este de 4kV. Produsul este conform cu IEC/EN 60898-1 si beneficiaza de conformitate CE, RoHS si REACH.

Constructia modulara permite integrarea in tablouri electrice de distributie. Latimea pentru executia cu 4 poli este de aproximativ 108 mm, iar inaltimea este de aproximativ 78,5 mm. Conectarea trebuie realizata cu conductoare dimensionate corespunzator curentului de 100A, respectand schema tabloului, ordinea fazelor si instructiunile de montaj ale producatorului. Selectarea aparatajului din amonte si din aval trebuie facuta tinand cont de coordonarea protectiilor si de nivelul de scurtcircuit disponibil in instalatie.

Montajul, verificarea conexiunilor si punerea in functiune trebuie efectuate numai de personal calificat. Curentul nominal trebuie corelat cu sectiunea conductoarelor, sarcina reala, temperatura ambientala si conditiile de instalare, deoarece capacitatea de transport a curentului poate fi influentata de acestea. Inainte de orice interventie, circuitul trebuie scos de sub tensiune si verificat conform procedurilor aplicabile.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intrerupator automat?

Este potrivit pentru tablouri de distributie trifazate de 400V, unde este necesara protectia la suprasarcina si scurtcircuit pentru circuite sau alimentari cu curent nominal de pana la 100A.

Ce inseamna curba C la un intrerupator automat?

Curba C indica domeniul de declansare magnetica intre 5 si 10 ori curentul nominal. Este utilizata frecvent pentru circuite cu sarcini generale si curenti de pornire moderati.

Ce reprezinta capacitatea de rupere de 10kA?

Valoarea de 10kA reprezinta capacitatea nominala de intrerupere a curentului de scurtcircuit. Aceasta trebuie sa fie adecvata nivelului de scurtcircuit estimat sau calculat la locul montajului.

Este necesara montarea de catre un electrician autorizat?

Da. Dimensionarea conductoarelor, conexiunile, selectivitatea protectiilor si verificarea instalatiei trebuie realizate de personal calificat, cu respectarea normelor aplicabile.

Care este tensiunea nominala pentru varianta cu 4 poli?

Varianta cu 4 poli este destinata utilizarii la tensiune nominala de 400V AC si frecventa de 50/60Hz.
