Descriere

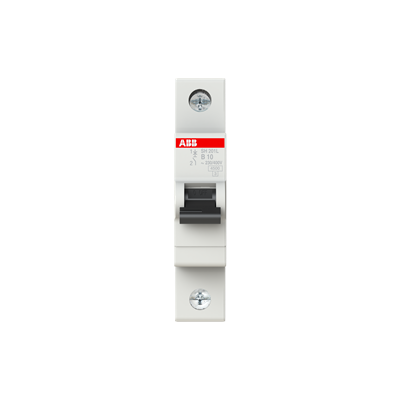

Acest intrerupator automat modular este destinat protectiei circuitelor electrice de joasa tensiune din instalatii rezidentiale. Este un aparat cu un pol protejat, curent nominal de 10 A si caracteristica de declansare B, potrivit pentru circuite cu sarcini uzuale si curenti de pornire redusi. Constructia cu limitare de curent utilizeaza protectie termica temporizata la suprasarcina si protectie electromagnetica pentru interventie la scurtcircuit.

Aparatul este conform cu IEC/EN 60898-1 si functioneaza la tensiune operationala nominala de 230/400 V AC, 50/60 Hz. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 230/400 V AC, clasa de limitare a energiei este 3, iar tensiunea nominala de izolatie este de 440 V. Suporta o tensiune nominala de impuls de 4 kV, are categoria de supratensiune III, grad de poluare 2 si pierdere de putere de 2.1 W la conditii nominale, pentru fiecare pol.

Montajul se realizeaza pe sina DIN TH35 de 35 mm, cu profile de 7.5 mm sau 15 mm, conform IEC 60715. Aparatul ocupa un singur modul, cu latime de 17.5 mm, are inaltimea de 85 mm si adancimea incorporata de 69 mm. Conectarea se face prin borne cu surub tip colivie, cu alimentare posibila din orice directie. Bornele accepta conductori rigizi sau multifilari de 0.75 pana la 25 mm2 si conductori flexibili, inclusiv cu ferula, de 0.75 pana la 16 mm2; cuplul de strangere indicat este de 2 Nm.

Gradul de protectie este IP20, respectiv IP40 atunci cand aparatul este instalat intr-un tablou cu capac. Temperatura de functionare admisa este intre -25 si +55 grade C, iar temperatura de depozitare intre -40 si +70 grade C. Pentru mentinerea protectiei electrice si a conexiunilor sigure, dimensionarea circuitului, alegerea sectiunii conductorilor, strangerea bornelor si instalarea in tablou trebuie realizate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intrerupator automat de 10 A?

Este destinat protectiei unui circuit electric de 10 A impotriva suprasarcinilor si scurtcircuitelor. Caracteristica B este utilizata in mod obisnuit pentru circuite cu sarcini uzuale si curenti de pornire redusi.

Ce inseamna capacitatea de rupere de 4.5 kA?

Aceasta valoare indica nivelul maxim al curentului de scurtcircuit pe care aparatul il poate intrerupe in conditiile nominale specificate, la 230/400 V AC. Alegerea corecta trebuie corelata cu nivelul de scurtcircuit disponibil in instalatie.

Se monteaza pe sina DIN?

Da. Aparatul este compatibil cu sina DIN TH35 de 35 mm, atat cu profil de 7.5 mm, cat si cu profil de 15 mm, conform IEC 60715.

Ce sectiuni de conductor pot fi conectate?

Bornele cu surub accepta conductori rigizi sau multifilari intre 0.75 si 25 mm2 si conductori flexibili, inclusiv cu ferula, intre 0.75 si 16 mm2. Cuplul de strangere recomandat este de 2 Nm.

Poate fi montat direct intr-un spatiu accesibil?

Gradul de protectie al aparatului este IP20. Pentru protectie suplimentara la atingere, acesta trebuie instalat intr-un tablou sau o carcasa corespunzatoare; cu capac, protectia indicata este IP40.
