Descriere

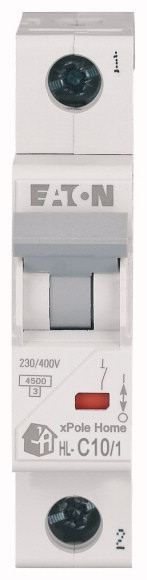

Acest intrerupator automat modular este destinat protectiei circuitelor electrice din tablouri pentru aplicatii rezidentiale si comerciale. Are un pol protejat, curent nominal de 10A si caracteristica de declansare C, fiind o alegere adecvata atunci cand proiectul electric prevede protectie magnetotermica cu aceasta curba de declansare. Aparatul face parte din categoria mini-intrerupatoarelor automate si permite adaugarea de echipamente auxiliare compatibile.

Datele electrice includ tensiune operationala nominala maxima de 230 V AC, frecventa nominala de 50-60 Hz, tensiune de izolatie Ui de 440 V si tensiune nominala de tinere la impuls Uimp de 4 kV. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 4.5 kA, iar clasa de limitare a curentului este 3. Gradul de protectie este IP20, iar produsul este conform RoHS.

Aparatul ocupa un singur modul, are latimea de 17.7 mm, inaltimea de 73 mm si adancimea totala de 85 mm, cu adancime de incorporare de 44 mm. Este indicat pentru instalare in tablouri incastrate. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2, ceea ce ofera flexibilitate la realizarea conexiunilor in tabloul electric.

Montajul, alegerea sectiunii conductorilor si coordonarea protectiilor trebuie realizate de personal calificat, conform proiectului instalatiei si normelor aplicabile. Temperatura ambientala de functionare este intre -25 grade C si 75 grade C; cresterea temperaturii ambientale influenteaza capacitatea de transport a curentului. Pentru siguranta, aparatul se utilizeaza numai in interiorul unui tablou corespunzator, cu protectie impotriva atingerii partilor aflate sub tensiune.

Intrebari frecvente

Pentru ce tip de instalatii este recomandat acest intrerupator automat?

Este destinat tablourilor electrice din aplicatii rezidentiale si comerciale, pentru circuite proiectate pentru protectie de 10A cu caracteristica de declansare C.

Care sunt principalele caracteristici electrice?

Are curent nominal de 10A, un pol protejat, tensiune operationala maxima de 230 V AC, frecventa de 50-60 Hz si capacitate nominala de rupere de 4.5 kA conform IEC/EN 60898-1.

Ce sectiuni de cablu pot fi conectate?

Bornele accepta conductori rigizi si multifilari cu sectiuni cuprinse intre 1 si 25 mm2.

Cat spatiu ocupa in tablou?

Ocupa un singur modul, cu latimea de 17.7 mm. Adancimea de incorporare este de 44 mm.

In ce conditii de temperatura poate functiona?

Domeniul temperaturii ambientale de functionare este intre -25 grade C si 75 grade C. La temperaturi mai ridicate, capacitatea de transport a curentului se reduce liniar.
