Descriere

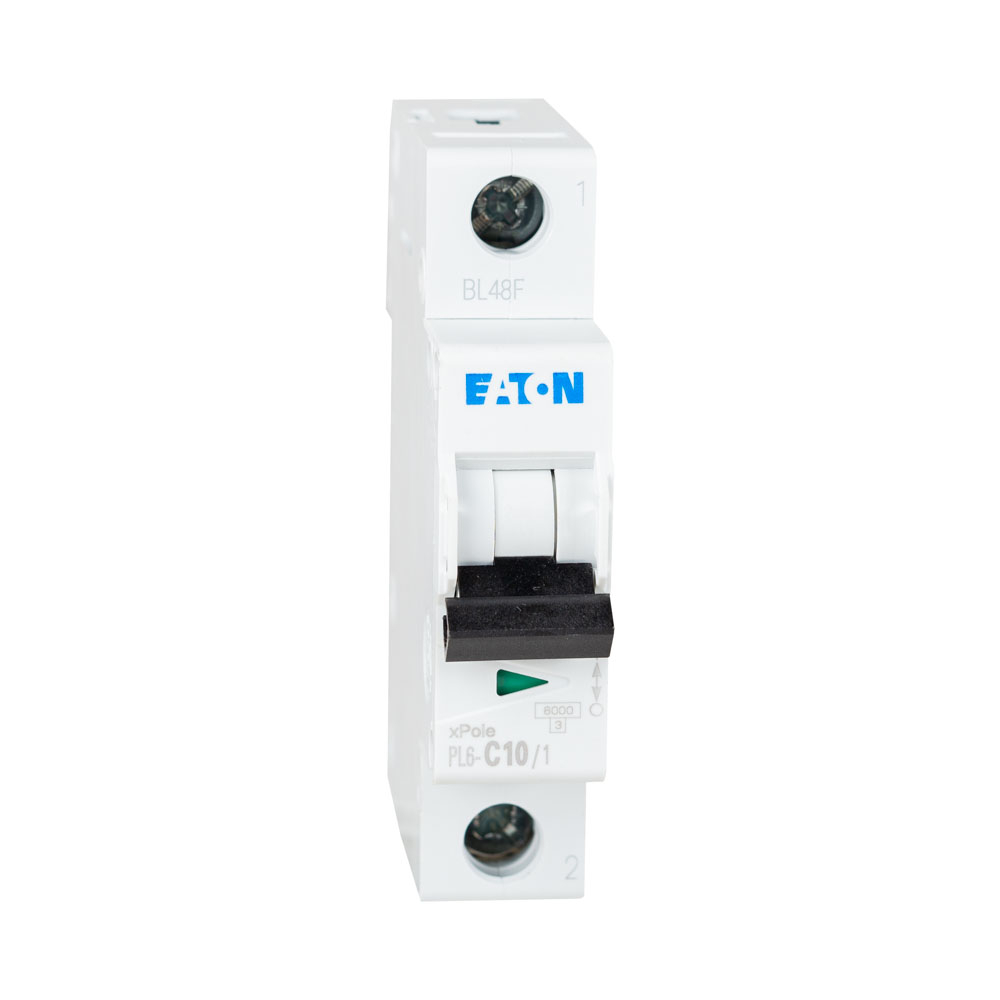

Acest intrerupator automat miniatural este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia unipolara il recomanda pentru integrarea in tablouri electrice rezidentiale si comerciale, pe circuite dimensionate pentru un curent nominal de 10A. Caracteristica de declansare C il face adecvat aplicatiilor unde pot aparea curenti de pornire moderati, in limitele proiectului electric.

Aparatul are curent nominal de 10A, un pol protejat si functioneaza in curent alternativ la frecventa de 50-60 Hz. Tensiunea nominala de utilizare este de pana la 230 V AC, tensiunea nominala de izolatie este de 440 V, iar tensiunea nominala de tinere la impuls este de 4 kV. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 6 kA. Produsul este conform RoHS, are grad de protectie IP20, categorie de supratensiune III si grad de poluare 2.

Constructia modulara ocupa un singur pas, cu latime de 17,7 mm, inaltime de 73 mm si adancime totala de 85 mm. Adancimea de incorporare este de 70,5 mm, facilitand utilizarea in tablouri modulare. Conectarea accepta conductori cu sectiune intre 1 si 25 mm2, atat rigizi, cat si multifilari. Montajul si legaturile trebuie executate cu alimentarea intrerupta, respectand schema tabloului, sectiunea cablurilor si cuplul de strangere indicat de producator.

Pentru functionare sigura, intrerupatorul trebuie ales in functie de sectiunea conductorului, consumatorii deserviti, curentul de scurtcircuit disponibil si cerintele instalatiei. Temperatura de operare este cuprinsa intre -25 si 55 grade C; cresterea temperaturii ambientale poate reduce capacitatea de transport a curentului. Aparatul trebuie instalat intr-o incinta sau un tablou care asigura protectia necesara la atingere si la conditiile de mediu. Protectia diferentiala, atunci cand este necesara, se realizeaza cu echipamente dedicate selectate separat.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat unipolar de 10A?

Se utilizeaza pentru protectia unui circuit monofazat impotriva suprasarcinilor si scurtcircuitelor, atunci cand circuitul este proiectat pentru un curent nominal de 10A.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare potrivita pentru circuite care pot avea curenti de pornire moderati. Alegerea acesteia trebuie facuta conform tipului de consumatori si calculelor instalatiei.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea nominala de rupere este de 6 kA conform IEC/EN 60898-1.

Ce conductori pot fi conectati?

Bornele accepta conductori rigizi sau multifilari cu sectiuni cuprinse intre 1 si 25 mm2. Sectiunea efectiva se alege conform proiectului, curentului circuitului si regulilor de instalare.

Asigura protectie diferentiala impotriva electrocutarii?

Nu. Un intrerupator automat protejeaza in principal la suprasarcina si scurtcircuit. Pentru protectie diferentiala este necesar un dispozitiv dedicat, selectat corespunzator instalatiei.
