Descriere

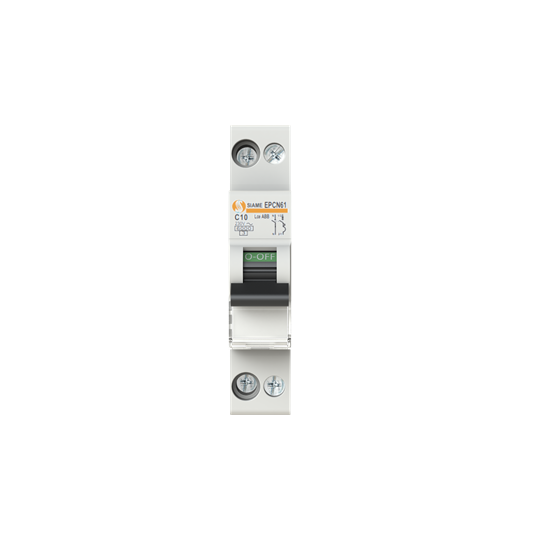

Acest intrerupator automat modular este destinat protectiei circuitelor monofazate impotriva suprasarcinilor si scurtcircuitelor. Constructia 1P+N intr-un singur modul permite protejarea conductorului de faza, cu pol de neutru integrat, fiind potrivita pentru tablouri electrice rezidentiale. Curba de declansare B il recomanda pentru circuite cu curenti de pornire redusi, precum iluminat sau consumatori obisnuiti.

Aparatul are curent nominal de 10 A, tensiune nominala de 230 V AC si frecventa nominala de 50/60 Hz. Puterea nominala de rupere la scurtcircuit este de 4.5 kA la 230 V, iar capacitatea ultima de rupere Icu este de 6 kA. Respecta standardul IEC/EN 60898-1, are clasa de limitare a energiei 3, tensiune de izolatie de 500 V si tensiune nominala de tinere la impuls de 4 kV.

Montajul se realizeaza pe sina DIN de 35 mm, in tablouri electrice modulare. Ocupa un singur modul, avand aproximativ 18 mm latime, 85 mm inaltime si 69 mm adancime. Neutrul este pozitionat in partea dreapta. Bornele cu surub accepta conductori rigizi cu sectiunea de 1 pana la 16 mm2 sau conductori flexibili cu sectiunea de 1 pana la 10 mm2; lungimea recomandata de dezizolare este de 11 mm, iar cuplul de strangere al bornelor este de 1.2 Nm.

Indicatorul de pozitie integrat afiseaza rosu pentru ON si verde pentru OFF, facilitand verificarea rapida a starii aparatului in tablou. Produsul are grad de protectie IP20, functioneaza la temperaturi ambientale intre -25 si +55 grade C si poate fi montat in orice pozitie. Pentru siguranta instalatiei, dimensionarea protectiei, a conductoarelor si a selectivitatii trebuie realizata de personal calificat; aparatul nu inlocuieste protectia diferentiala impotriva curentilor reziduali.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intrerupator automat?

Este potrivit pentru protectia circuitelor monofazate de 230 V cu sarcini obisnuite si curenti de pornire redusi, precum circuitele de iluminat sau anumite circuite de prize dimensionate corespunzator.

Ce inseamna curba de declansare B?

Curba B defineste pragul de declansare magnetica instantanee, specific aplicatiilor cu varfuri reduse de curent la pornire. Alegerea curbei trebuie facuta in functie de caracteristicile consumatorilor si de proiectul instalatiei.

Ocupa mult spatiu in tabloul electric?

Nu. Aparatul ocupa un singur modul pe sina DIN si are o latime de aproximativ 18 mm.

Poate inlocui o protectie diferentiala?

Nu. Acest aparat protejeaza la suprasarcina si scurtcircuit. Pentru protectie la curenti reziduali si reducerea riscului de electrocutare este necesar un dispozitiv diferential adecvat, ales conform instalatiei.

Ce conductori pot fi conectati la borne?

Bornele permit conectarea conductoarelor rigide de 1 pana la 16 mm2 sau flexibile de 1 pana la 10 mm2. Conectarea trebuie executata cu circuitul scos de sub tensiune si cu respectarea cuplului de strangere indicat.
