Descriere

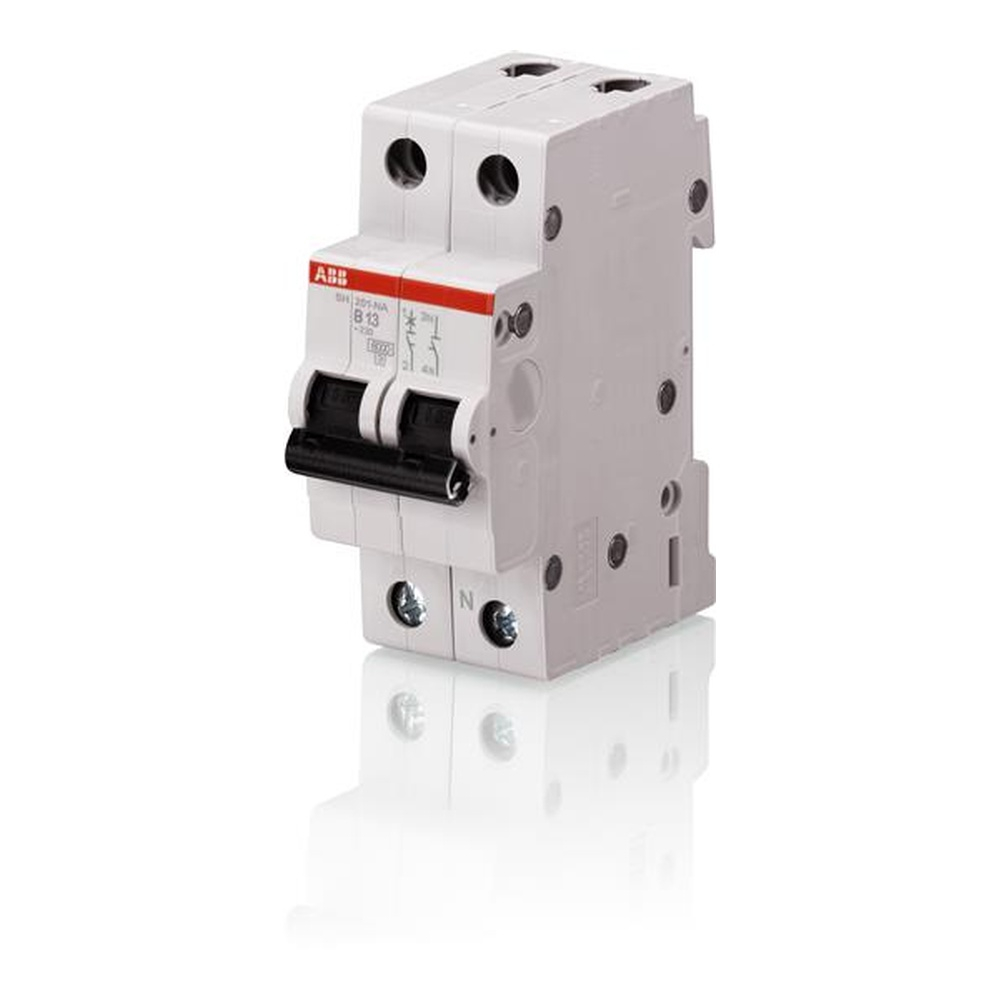

Intrerupatorul automat miniatural este destinat protectiei circuitelor monofazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N permite utilizarea in tablouri electrice unde este necesara intreruperea conductorului de faza si a neutrului, fiind potrivita pentru instalatii rezidentiale si circuite terminale corect dimensionate. Mecanismul de protectie combina declansarea termica temporizata la suprasarcina cu declansarea electromagnetica pentru scurtcircuit.

Aparatul are curent nominal de 10 A, caracteristica de declansare C si tensiune operationala nominala de 230 V AC, la frecventa de 50/60 Hz. Capacitatea nominala de rupere este de 4.5 kA la 230 V AC, iar clasa de limitare a energiei este 3. Izolatia nominala este de 440 V, tensiunea nominala de tinere la impuls este de 4 kV, iar categoria de supratensiune este III. Dimensiunile sunt de 35 x 85 x 69 mm, iar greutatea neta este de aproximativ 0.25 kg.

Montajul se realizeaza pe sina DIN TH35 de 7.5 mm sau 15 mm, conform IEC 60715, in orice pozitie. Conectarea se face prin borne cu surub de tip colivie. Sunt acceptati conductori rigizi sau multifilari de 0.75-25 mm2, respectiv conductori flexibili de 0.75-16 mm2, inclusiv cu ferula. Cuplul de strangere recomandat pentru borne este de 2 Nm, iar pentru actionare este indicata o surubelnita Pozidriv 2.

Produsul este conform cu IEC/EN 60898-1 si are grad de protectie IP20; montat intr-un tablou cu capac poate atinge IP40. Este prevazut cu indicator de pozitie ON/OFF si suporta pana la 20000 de cicluri electrice AC si 20000 de cicluri mecanice. Temperatura ambientala admisa este intre -25 si +55 grade C in exploatare si intre -40 si +70 grade C la depozitare. Instalarea, alegerea sectiunii conductoarelor si verificarea capacitatii de rupere la locul montajului trebuie realizate de personal calificat.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intrerupator automat?

Este destinat circuitelor monofazate de 230 V AC, dimensionate pentru un curent nominal de pana la 10 A, unde este necesara protectia la suprasarcina si scurtcircuit.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N indica prezenta unui pol de faza protejat si a unui pol pentru neutru, utilizate impreuna in cadrul aceluiasi aparat modular.

Ce reprezinta curba de declansare C?

Curba C defineste comportamentul declansarii magnetice la curenti de scurtcircuit si este frecvent utilizata pentru circuite cu consumatori care pot avea curenti de pornire moderati.

Cum se monteaza in tabloul electric?

Se fixeaza pe sina DIN TH35 de 7.5 mm sau 15 mm. Conectarea se realizeaza in bornele cu surub, cu conductori compatibili si la cuplul de strangere recomandat de 2 Nm. Montajul trebuie efectuat de personal calificat.

Poate fi montat fara carcasa sau tablou?

Gradul de protectie al aparatului este IP20. Pentru protectie suplimentara la atingere si pentru utilizare in instalatie, se recomanda montarea intr-un tablou electric adecvat, unde poate fi obtinut IP40 cu capac.
