Descriere

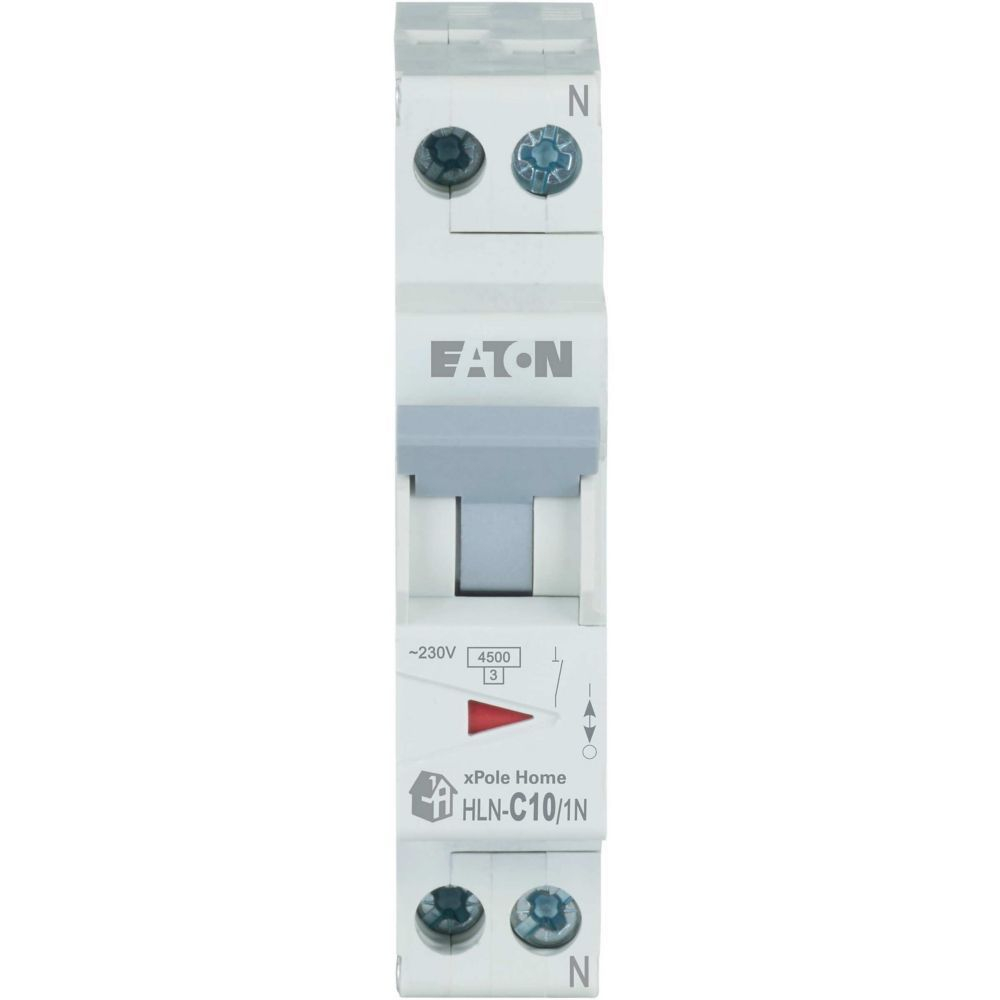

Intrerupatorul automat modular este destinat protectiei circuitelor monofazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N protejeaza polul de faza si comuta inclusiv nulul, fiind potrivita pentru tablouri electrice rezidentiale si aplicatii comerciale cu alimentare la 230 V AC. Curba de declansare C il recomanda pentru circuite cu curenti de pornire moderati, selectarea corecta fiind realizata in functie de consumatori, sectiunea cablului si proiectul instalatiei.

Aparatul are curent nominal de 10 A, tensiune nominala de 230 V AC si frecventa nominala de 50/60 Hz. Capacitatea nominala de comutare si capacitatea nominala de intrerupere la scurtcircuit conform IEC/EN 60898-1 sunt de 4.5 kA. Dispune de tensiune nominala de izolatie Ui de 440 V, rezistenta la impuls Uimp de 4 kV, clasa de limitare a curentului 3, categoria de supratensiune III si grad de poluare 2. Carcasa are protectie IP20, marcaj CE si conformitate RoHS.

Constructia ocupa o singura latime modulara, de 17.5 mm, iar dimensiunile produsului sunt 80 x 75 x 17.5 mm. Adancimea de incorporare este de 70.5 mm. Se monteaza in tablouri modulare pe sina DIN, cu respectarea configuratiei de cablare si a pozitiei conductorilor indicate de producator. Bornele accepta conductoare solide sau multifilare cu sectiuni intre 1 si 25 mm2; conexiunile trebuie stranse corespunzator pentru a evita incalzirea excesiva la contact.

Produsul trebuie instalat intr-un tablou sau o carcasa adecvata, deoarece protectia IP20 nu asigura protectie la apa sau praf. Temperatura ambianta de functionare este intre -25 grade C si 75 grade C. Alegerea intrerupatorului, coordonarea cu protectiile din amonte si dimensionarea conductoarelor trebuie realizate de personal calificat, in conformitate cu normele aplicabile si cu parametrii reali ai circuitului.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat 1P+N de 10 A?

Este utilizat pentru protectia circuitelor monofazate de 230 V impotriva suprasarcinilor si scurtcircuitelor. Protejeaza faza si comuta nulul, fiind adecvat pentru tablouri electrice modulare.

Ce inseamna curba de declansare C?

Curba C este destinata circuitelor care pot avea curenti de pornire moderati. Alegerea caracteristicii de declansare trebuie facuta in functie de tipul consumatorilor si de proiectul instalatiei electrice.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea nominala de intrerupere la scurtcircuit este de 4.5 kA, conform IEC/EN 60898-1.

Ce conductoare pot fi conectate?

Bornele accepta conductoare solide sau multifilare cu sectiuni intre 1 si 25 mm2. Montajul si strangerea conexiunilor trebuie realizate de personal calificat.

Poate fi instalat in exterior?

Are grad de protectie IP20, astfel ca trebuie montat intr-un tablou sau intr-o carcasa corespunzatoare. Nu este destinat expunerii directe la apa, praf sau intemperii.
