Descriere

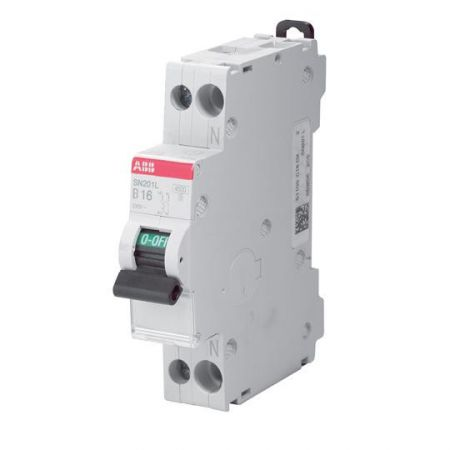

Acest intrerupator automat miniatural este destinat protectiei circuitelor electrice finale impotriva suprasarcinilor si a scurtcircuitelor. Constructia 1P+N permite protejarea unui pol, cu neutrul pozitionat in partea dreapta, iar aparatul ocupa un singur modul in tabloul electric. Este adecvat pentru distributii finale si pentru protectia circuitelor din instalatii rezidentiale sau aplicatii similare.

Caracteristicile nominale includ curent de 10 A, curba de declansare C, tensiune nominala de 230 V AC si frecventa de 50/60 Hz. Capacitatea nominala de rupere la 230 V este de 4,5 kA, iar capacitatea ultima de rupere Icu este de 6 kA la 230 V. Aparatul respecta standardul IEC/EN 60898-1, are tensiune nominala de izolatie Ui de 500 V, tensiune suport la impuls Uimp de 4 kV, clasa de limitare a energiei 3 si pierdere de putere de 1,9 W.

Montajul se realizeaza in tablouri modulare, pe sina DIN, iar pozitia de instalare poate fi aleasa liber. Dimensiunile nete sunt de 18 mm latime, 85 mm inaltime si 69 mm adancime, cu adancime de incastrare de 69 mm. Bornele cu surub accepta conductori rigizi cu sectiunea intre 1 si 16 mm2 sau conductori flexibili intre 1 si 10 mm2; lungimea recomandata de dezizolare este de 11 mm, iar cuplul de strangere este de 1,2 N m.

Pentru exploatare sigura, produsul are grad de protectie IP20 si este destinat montajului in interiorul unui tablou corespunzator, care sa previna atingerea partilor active. Temperatura ambientala admisa este intre -25 si 55 grade C, gradul de poluare este 2, iar categoria de supratensiune este III. Conectarea, alegerea sectiunii conductoarelor si verificarea protectiei la scurtcircuit trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 10 A cu curba C?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Curba C este folosita frecvent pentru circuite cu curenti de pornire moderati.

Cate module ocupa aparatul in tabloul electric?

Aparatul ocupa un singur modul pe sina DIN, avand latimea de 18 mm.

Ce conductori pot fi conectati la borne?

Bornele accepta conductori rigizi de la 1 la 16 mm2 si conductori flexibili de la 1 la 10 mm2. Pentru conectare corecta, conductorul se dezizoleaza pe aproximativ 11 mm.

Poate fi montat in orice pozitie?

Da, pozitia de montaj este libera, cu instalare in tablouri modulare pe sina DIN.

Care este gradul de protectie al carcasei?

Gradul de protectie este IP20. Produsul trebuie montat intr-un tablou sau intr-o carcasa adecvata pentru protectia impotriva atingerii accidentale.
