Descriere

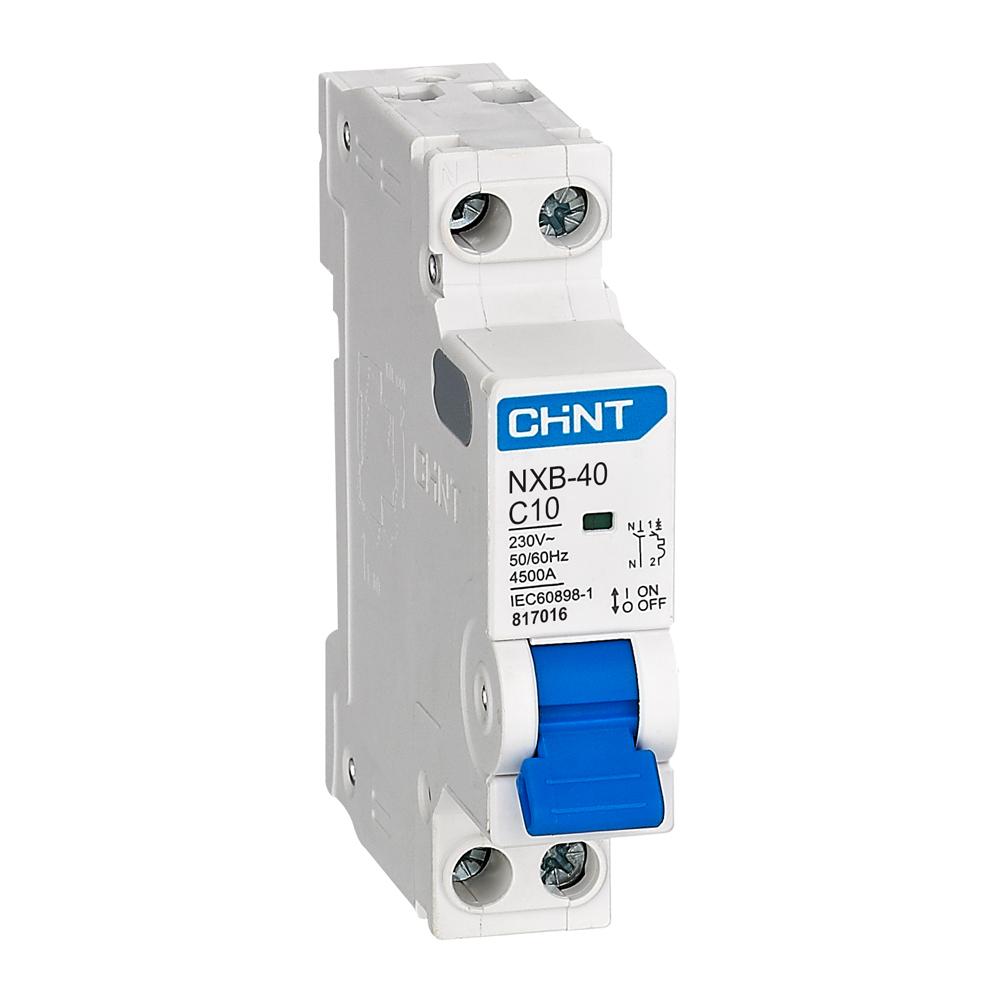

Acest intrerupator automat magnetotermic modular este destinat protectiei circuitelor electrice terminale impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N il recomanda pentru circuite monofazate, iar constructia compacta de 1 modul DIN ajuta la economisirea spatiului in tablourile de distributie rezidentiale, comerciale sau pentru aplicatii de mica amploare.

Aparatul are curent nominal de 10 A, curba de declansare C, tensiune nominala de 230 Vac si frecventa de 50/60 Hz. Capacitatea nominala de rupere este de 4.5 kA, iar valorile Icu si Ics sunt de 4500 A. Tensiunea de izolatie este de 500 Vac, tensiunea nominala de impuls este de 4 kV, clasa de limitare este 3, iar puterea disipata declarata este de 2 W. Produsul respecta standardul IEC/EN 60898-1.

Montajul se realizeaza pe sina DIN in tabloul electric, produsul ocupand un singur modul de 18 mm. Dimensiunile sunt de 77 x 18 x 76.5 mm. Poate fi utilizat impreuna cu contacte auxiliare, contacte de alarma, bobine de declansare si bobine de minima tensiune compatibile din gama dedicata. Nu este destinat echiparii cu module diferentiale aditionale.

Gradul de protectie este IP20, ceea ce impune instalarea intr-un tablou sau o carcasa adecvata, care sa previna atingerea partilor active. Alegerea protectiei trebuie corelata cu sectiunea conductorului, consumatorii circuitului si nivelul de curent de scurtcircuit disponibil la locul instalarii, fara a depasi capacitatea de rupere declarata. Conectarea, verificarea si punerea in functiune trebuie efectuate cu instalatia scoasa de sub tensiune, de personal calificat si in conformitate cu reglementarile aplicabile.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat de 10 A cu curba C?

Este utilizat pentru protectia circuitelor terminale monofazate impotriva suprasarcinilor si scurtcircuitelor. Curba C este folosita frecvent pentru circuite cu consumatori uzuali si curenti de pornire moderati.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N indica un aparat destinat circuitelor monofazate, cu pol de faza protejat si conexiune pentru nul, intr-o constructie compacta care ocupa un singur modul DIN.

Ce spatiu ocupa in tabloul electric?

Ocupa 1 modul DIN, echivalent cu 18 mm latime. Dimensiunile declarate sunt 77 x 18 x 76.5 mm.

Poate fi instalat fara carcasa sau tablou?

Nu. Gradul de protectie IP20 necesita montajul intr-un tablou sau o carcasa potrivita, care asigura protectia impotriva atingerii accidentale a partilor active.

Este compatibil cu accesorii de semnalizare sau declansare?

Da, poate fi echipat cu contacte auxiliare, contacte de alarma, bobine de declansare si bobine de minima tensiune compatibile. Nu se utilizeaza cu module diferentiale aditionale.
