Descriere

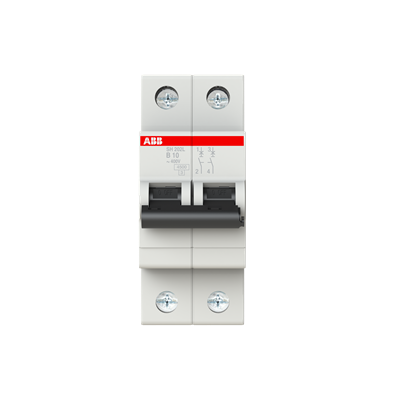

Intrerupatorul automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Dispune de declansare termica temporizata pentru protectia la suprasarcina si de declansare electromagnetica pentru intreruperea rapida la scurtcircuit. Este adecvat pentru aplicatii rezidentiale si pentru tablouri de distributie cu circuite care necesita intreruperea simultana pe doi poli.

Aparatul are 2 poli protejati, curent nominal de 10 A si caracteristica de declansare B. Tensiunea operationala nominala este de 400 V AC, la frecventa de 50/60 Hz, iar capacitatea nominala de rupere la scurtcircuit este de 4,5 kA la 400 V AC. Tensiunea nominala de izolatie este de 440 V, tensiunea nominala de tinere la impuls este de 4 kV, iar clasa de limitare a energiei este 3. Produsul respecta standardul IEC/EN 60898-1.

Montajul se realizeaza pe sina DIN TH35 de 35 mm, conform IEC 60715, in orice pozitie. Ocupa 2 module, are latimea de 35 mm, inaltimea de 85 mm si adancimea de montaj de 69 mm. Bornele cu surub si clema tip cage accepta conductori rigizi sau multifilari de 0,75-25 mm2, respectiv conductori flexibili de 0,75-16 mm2; cuplul de strangere indicat este de 2 Nm. Alimentarea poate fi realizata din ambele directii.

Gradul de protectie al aparatului este IP20, respectiv IP40 atunci cand este instalat intr-un tablou prevazut cu capac. Domeniul de temperatura pentru functionare este intre -25 grade C si +55 grade C. Instalarea, dimensionarea protectiei si conectarea conductorilor trebuie efectuate cu alimentarea intrerupta, de personal calificat, intr-un tablou compatibil si protejat impotriva atingerii partilor active.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat bipolar de 10 A?

Se utilizeaza pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, atunci cand aplicatia necesita intreruperea simultana pe doi poli.

Ce inseamna curba de declansare B?

Curba B indica modul de raspuns al protectiei electromagnetice la curenti de defect. Este o caracteristica utilizata frecvent pentru circuite cu consumatori obisnuiti, dupa alegerea corecta realizata in proiectul electric.

Pe ce tip de sina se monteaza?

Se monteaza pe sina DIN TH35 de 35 mm, conform IEC 60715. Aparatul ocupa 2 module si are o adancime de montaj de 69 mm.

Ce conductori pot fi conectati?

Bornele accepta conductori rigizi sau multifilari de 0,75-25 mm2 si conductori flexibili de 0,75-16 mm2. Pentru conectare corecta se recomanda respectarea cuplului de strangere de 2 Nm.

Poate fi instalat direct intr-un spatiu expus la praf sau atingeri accidentale?

Aparatul are protectie IP20 si trebuie montat intr-un tablou sau intr-o carcasa corespunzatoare. Cu capac de protectie in tablou, gradul de protectie indicat este IP40.
