Descriere

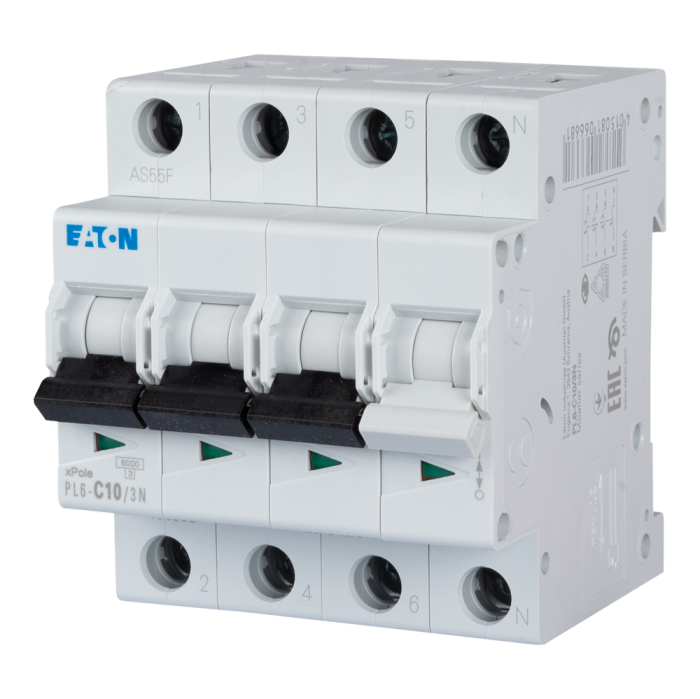

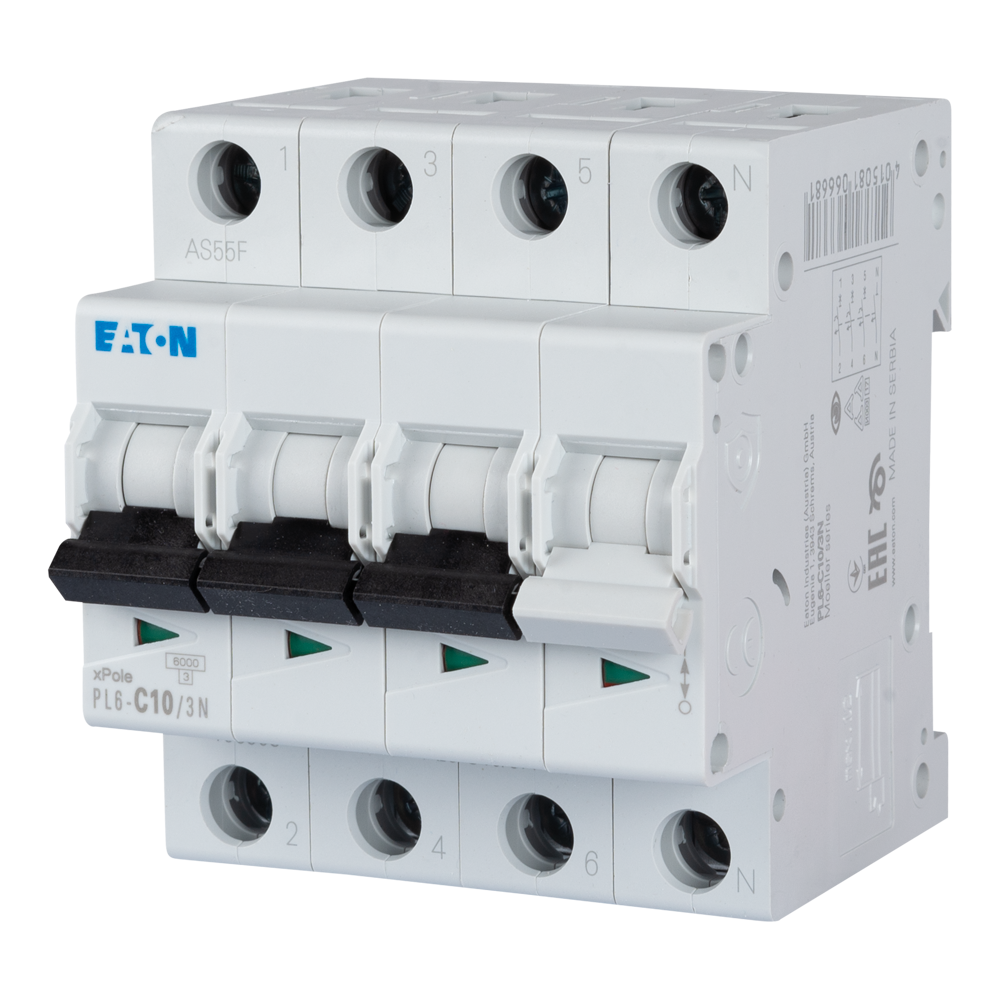

Acest intrerupator automat modular este destinat protectiei la suprasarcina si scurtcircuit a circuitelor electrice trifazate cu neutru. Configuratia 3P+N dispune de trei poli protejati si patru poli in total, neutru fiind comutat simultan. Este o solutie potrivita pentru tablouri de distributie din aplicatii rezidentiale si comerciale, unde este necesara separarea si protectia sigura a circuitelor trifazate.

Curentul nominal este de 10 A, iar caracteristica de declansare este curba C, adecvata circuitelor cu varfuri de curent la pornire moderate. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 6 kA. Aparatul este proiectat pentru retele de curent alternativ cu frecventa de 50-60 Hz, are tensiunea nominala de 400 V, tensiunea de izolatie Ui de 440 V si tensiunea nominala de impuls Uimp de 4 kV. Clasa de limitare a curentului este 3.

Dimensiunile constructive sunt de 85 mm adancime, 73 mm inaltime si 70,8 mm latime, echivalenta cu 4 module in tablou. Conectarea poate fi realizata cu conductoare rigide sau multifilare cu sectiunea cuprinsa intre 1 si 25 mm2, respectand cuplul de strangere si configuratia tabloului indicate in documentatia de instalare. Produsul permite montarea de accesorii compatibile pentru extinderea functiilor de semnalizare sau comanda.

Pentru exploatare corecta, aparatul trebuie selectat in functie de sectiunea conductorului, sarcina circuitului si nivelul de scurtcircuit disponibil la locul instalarii. Gradul de protectie este IP20, iar intervalul temperaturii ambiante de functionare este de la -25 grade C la 75 grade C. Montajul, verificarea conexiunilor si punerea sub tensiune trebuie efectuate numai de personal calificat, cu alimentarea intrerupta si cu respectarea normativelor electrice aplicabile.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor trifazate cu neutru din tablouri electrice rezidentiale si comerciale. Are trei poli protejati si un pol de neutru comutat simultan.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu curenti de pornire moderati, oferind protectie la suprasarcina si la scurtcircuit in aplicatii de distributie electrica.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de 6 kA conform IEC/EN 60898-1.

Ce conductoare pot fi conectate?

Pot fi utilizate conductoare rigide sau multifilare cu sectiuni intre 1 si 25 mm2, cu respectarea instructiunilor de montaj, a cuplului de strangere si a normativelor aplicabile.

Poate fi utilizat in exterior fara carcasa?

Nu. Gradul de protectie este IP20, astfel ca aparatul trebuie montat intr-un tablou sau intr-o carcasa adecvata conditiilor de mediu si nivelului de protectie necesar.
