Descriere

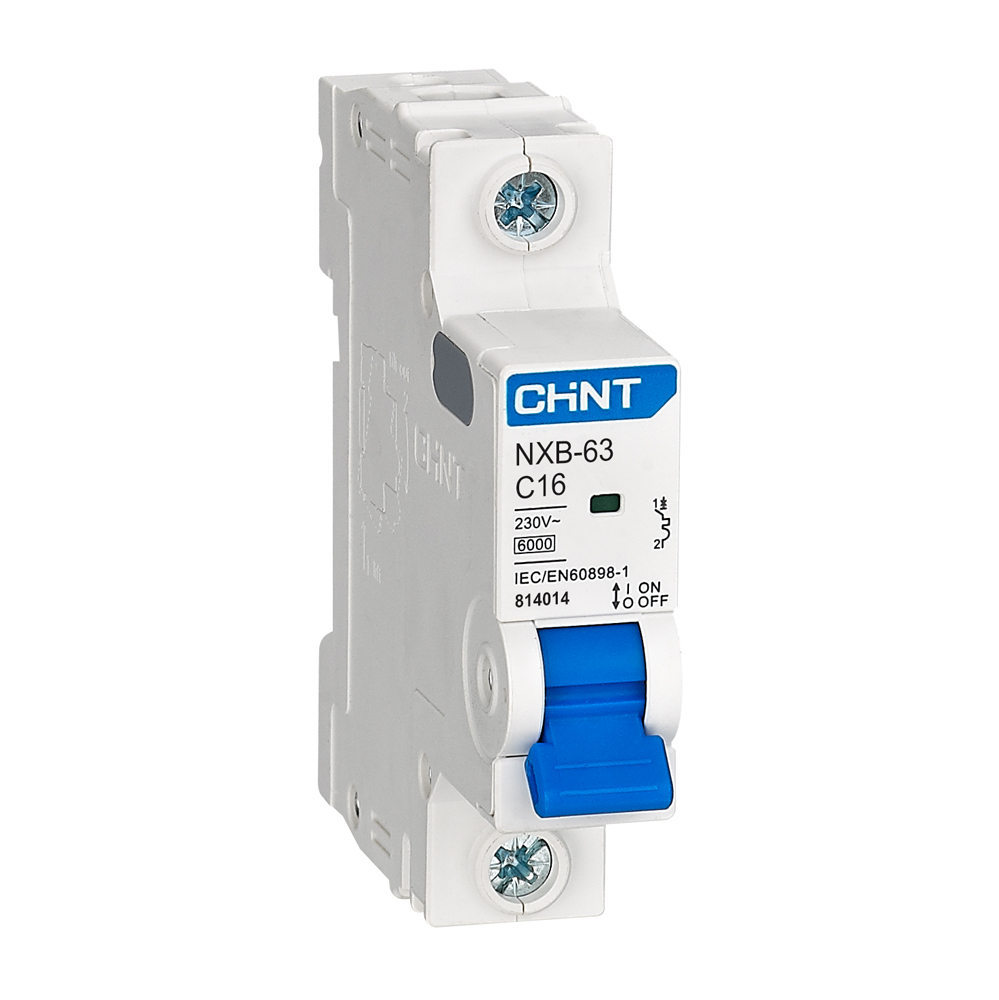

Acest intrerupator automat modular este destinat protectiei circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 1 pol il recomanda pentru circuite monofazate din tablouri rezidentiale, comerciale sau aplicatii industriale usoare. Poate fi utilizat si pentru separarea manuala a circuitului in timpul interventiilor de service, atunci cand instalatia este scoasa de sub tensiune conform procedurilor de lucru.

Aparatul are curent nominal de 16 A, un pol si caracteristica de declansare C. Puterea nominala de rupere la scurtcircuit este de 6 kA, iar tensiunea nominala de utilizare pentru varianta 1P este de 220-240 V AC, la frecventa de 50/60 Hz. Izolatia este dimensionata pentru 500 V, tensiunea nominala de tinere la impuls este de 4 kV, iar conformitatea este indicata pentru standardul IEC/EN 60898-1. Curba C permite declansarea magnetica la aproximativ 5-10 ori curentul nominal, fiind adecvata circuitelor cu sarcini mixte sau moderat inductive.

Montajul se realizeaza pe sina DIN TH35-7.5 de 35 mm, in interiorul unui tablou electric. Conectarea se poate face la bornele superioare sau inferioare. Pentru curentul nominal de 16 A sunt recomandati conductori din cupru cu sectiunea de 1,5-2,5 mm2; capacitatea generala a bornelor este de 1-25 mm2. Suruburile bornelor trebuie stranse la cuplul de 2,0 Nm pentru realizarea unui contact electric corect.

Produsul are grad de protectie IP20 la montaj direct si IP40 atunci cand este instalat in interiorul tabloului. Este destinat utilizarii in medii uscate, necorozive, fara condens sau atmosfere explozive, la temperaturi de functionare intre -35 grade C si +70 grade C si la altitudini de pana la 2000 m. Instalarea, dimensionarea protectiei si verificarea selectivitatii trebuie realizate de personal calificat, cu alimentarea intrerupta. Aceasta varianta este neaccesorizabila.

Intrebari frecvente

Pentru ce se foloseste un intrerupator automat 1P de 16A?

Se foloseste pentru protectia unui circuit monofazat impotriva suprasarcinilor si scurtcircuitelor, atunci cand proiectarea instalatiei prevede un curent nominal de 16 A.

Ce inseamna curba de declansare C?

Curba C este potrivita pentru circuite cu sarcini mixte sau moderat inductive. Declansarea magnetica se produce la aproximativ 5-10 ori curentul nominal.

Care este tensiunea de utilizare pentru acest intrerupator automat 1P?

Varianta cu un pol este destinata circuitelor de 220-240 V AC, la frecventa de 50/60 Hz.

Cum se monteaza intrerupatorul automat?

Se monteaza pe sina DIN TH35-7.5 de 35 mm, in interiorul unui tablou electric. Conectarea trebuie efectuata cu conductori din cupru si de catre personal calificat, cu instalatia scoasa de sub tensiune.

Ce sectiune de conductor este recomandata la 16A?

Pentru intervalul 10-20 A sunt recomandati conductori din cupru cu sectiunea de 1,5-2,5 mm2. Strangerea bornelor se face la 2,0 Nm.
