Descriere

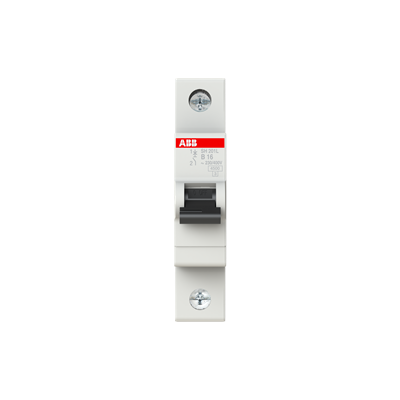

Acest intrerupator automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Varianta cu un pol este potrivita pentru protejarea conductorului de faza din circuite monofazate, fiind o alegere adecvata pentru tablouri electrice rezidentiale si pentru circuite cu consumatori uzuali.

Aparatul are curent nominal de 16 A, un pol si caracteristica de declansare B. Tensiunea nominala este de 230/400 V AC, iar capacitatea nominala de rupere la scurtcircuit este de 4,5 kA. Produsul are clasa de limitare a energiei 3 si respecta standardul IEC/EN 60898-1. Latimea constructiva este de 17,5 mm, echivalenta cu un modul in tabloul electric.

Montajul se realizeaza in tablouri modulare, pe sina DIN, cu respectarea schemei electrice si a sectiunii de conductor stabilite prin proiect. Inainte de conectare, alimentarea trebuie intrerupta, iar bornele trebuie stranse corespunzator pentru a obtine un contact electric sigur. Alegerea curbei B este recomandata pentru circuite cu curenti de pornire redusi, precum iluminat sau prize pentru consumatori obisnuiti.

Intrerupatorul trebuie selectat astfel incat capacitatea sa de rupere sa fie corespunzatoare curentului de scurtcircuit prezumat in punctul de instalare. Nu se utilizeaza ca protectie diferentiala si nu inlocuieste masurile necesare pentru protectia la atingere indirecta. Instalarea, verificarea conexiunilor si punerea in functiune trebuie efectuate de personal calificat, cu respectarea reglementarilor aplicabile instalatiilor electrice.

Intrebari frecvente

Pentru ce tip de circuit se utilizeaza un intrerupator automat de 16 A cu curba B?

Este utilizat pentru protectia circuitelor monofazate cu consumatori uzuali si curenti de pornire redusi, cum ar fi circuite de iluminat sau prize, atunci cand dimensionarea instalatiei permite utilizarea unei protectii de 16 A.

Ce inseamna caracteristica de declansare B?

Caracteristica B defineste comportamentul de declansare magnetica la scurtcircuit si este folosita frecvent pentru circuite cu sarcini obisnuite, fara varfuri mari de curent la pornire.

Ce spatiu ocupa in tabloul electric?

Aparatul ocupa un modul, avand o latime constructiva de 17,5 mm.

Poate fi folosit ca protectie diferentiala?

Nu. Acesta asigura protectie la suprasarcina si scurtcircuit. Pentru protectie la curenti diferentiali este necesar un dispozitiv diferential compatibil, selectat separat.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere este de 4,5 kA la 230/400 V AC. Inainte de montaj, aceasta valoare trebuie verificata fata de nivelul de scurtcircuit estimat al instalatiei.
