Descriere

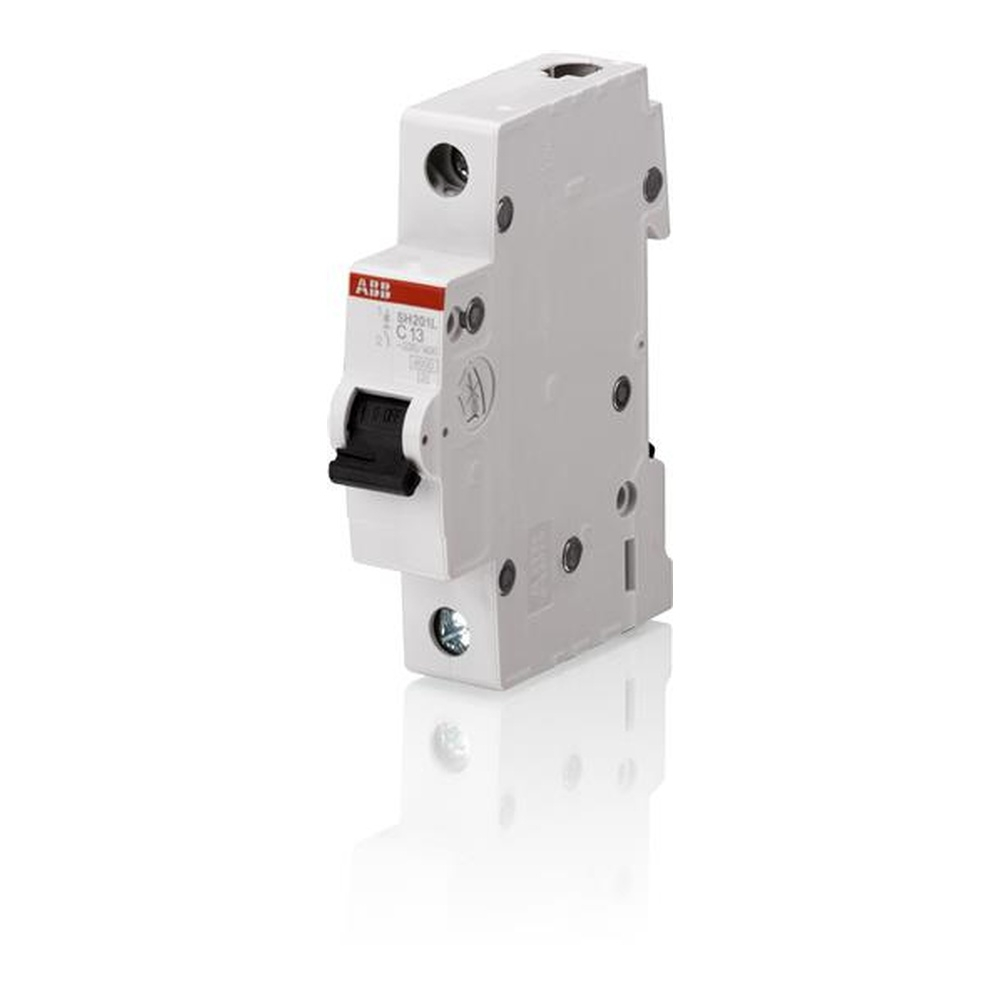

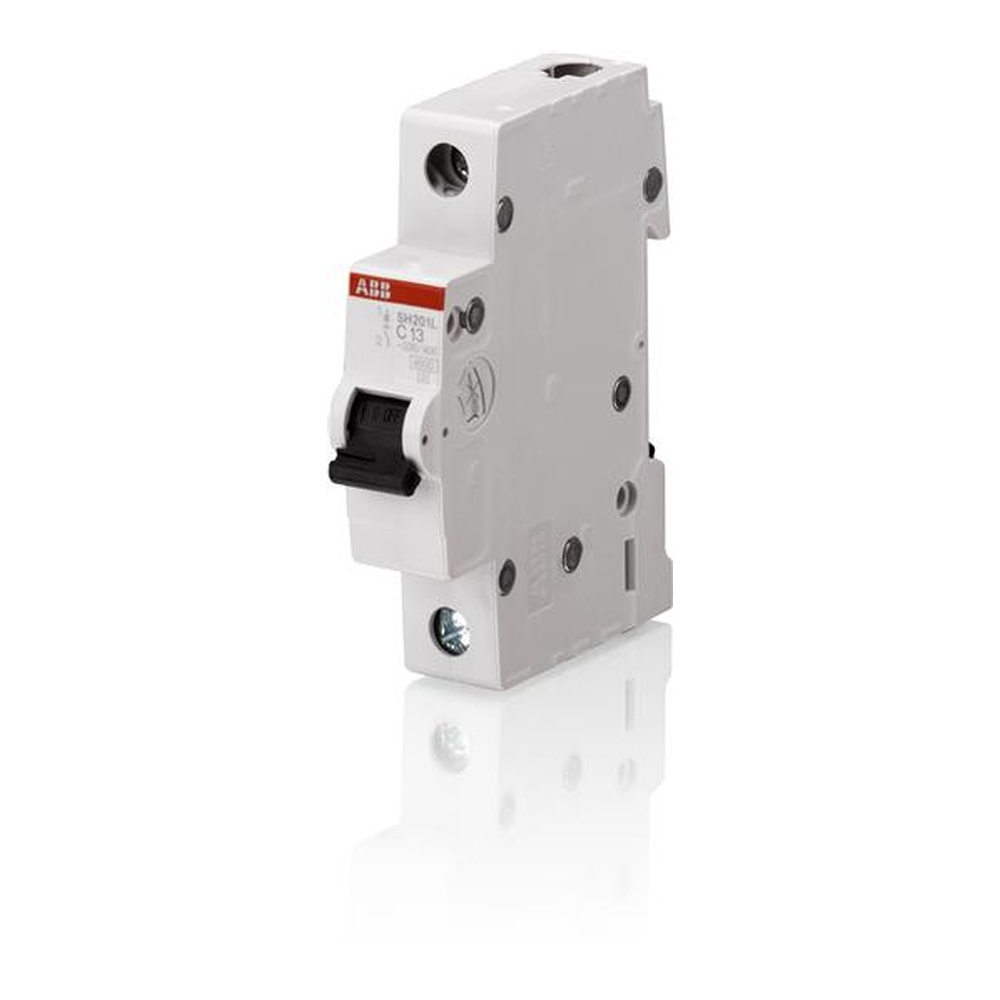

Acest intrerupator automat modular este destinat protectiei unui circuit monofazat impotriva suprasarcinilor si scurtcircuitelor. Face parte din gama Compact Home SH200L si utilizeaza declansare termica intarziata pentru suprasarcina, respectiv declansare electromecanica pentru scurtcircuit. Curba C il recomanda pentru circuite cu sarcini uzuale care pot avea curenti de pornire moderati, precum iluminat, prize sau echipamente electrice selectate corect prin proiect.

Aparatul are un pol protejat, curent nominal de 16 A, tensiune nominala de utilizare de 230 V AC conform IEC 60898-1 si frecventa nominala de 50/60 Hz. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 230/400 V AC, iar clasa de limitare a energiei este 3. Tensiunea nominala de izolatie este de 440 V, tensiunea nominala de tinere la impuls este de 4 kV la 2000 m, iar categoria de supratensiune este III. Produsul este conform cu standardul IEC/EN 60898-1 si are declaratie de conformitate CE.

Montajul se realizeaza pe sina DIN TH35 de 35 x 7.5 mm sau 35 x 15 mm, iar pozitia de instalare poate fi aleasa liber. Latimea este de 17.5 mm, echivalenta unui modul, iar dimensiunile produsului sunt 17.5 x 85 x 69 mm. Bornele cu surub, de tip clema, accepta conductori rigizi sau multifilari de 0.75 pana la 25 mm2, conductori flexibili de 0.75 pana la 16 mm2 si conductori flexibili cu ferula de 0.75 pana la 16 mm2. Cuplul de strangere indicat este de 2 N m.

Gradul de protectie este IP20, respectiv IP40 dupa instalarea intr-o carcasa cu capac. Temperatura ambientala de functionare este intre -25 si +55 grade C, iar temperatura de depozitare intre -40 si +70 grade C. Pentru protectie corecta, alegerea curbei, a curentului nominal, a sectiunii conductorului si a capacitatii de rupere trebuie realizata in functie de circuitul protejat si de nivelul de scurtcircuit disponibil; montajul si verificarea instalatiei trebuie efectuate de personal calificat.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 16 A cu curba C?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Curba C este adecvata circuitelor cu curenti de pornire moderati, daca dimensionarea este confirmata prin proiectul instalatiei.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 230/400 V AC.

Pe ce tip de sina se monteaza?

Se monteaza pe sina DIN TH35 de 35 x 7.5 mm sau TH35 de 35 x 15 mm, conform IEC 60715.

Ce conductori pot fi conectati la borne?

Bornele pot accepta conductori rigizi sau multifilari intre 0.75 si 25 mm2 si conductori flexibili, inclusiv cu ferula, intre 0.75 si 16 mm2.

Ce grad de protectie are aparatul?

Gradul de protectie este IP20. Dupa montarea intr-un tablou sau o carcasa cu capac, gradul de protectie indicat este IP40.
