Descriere

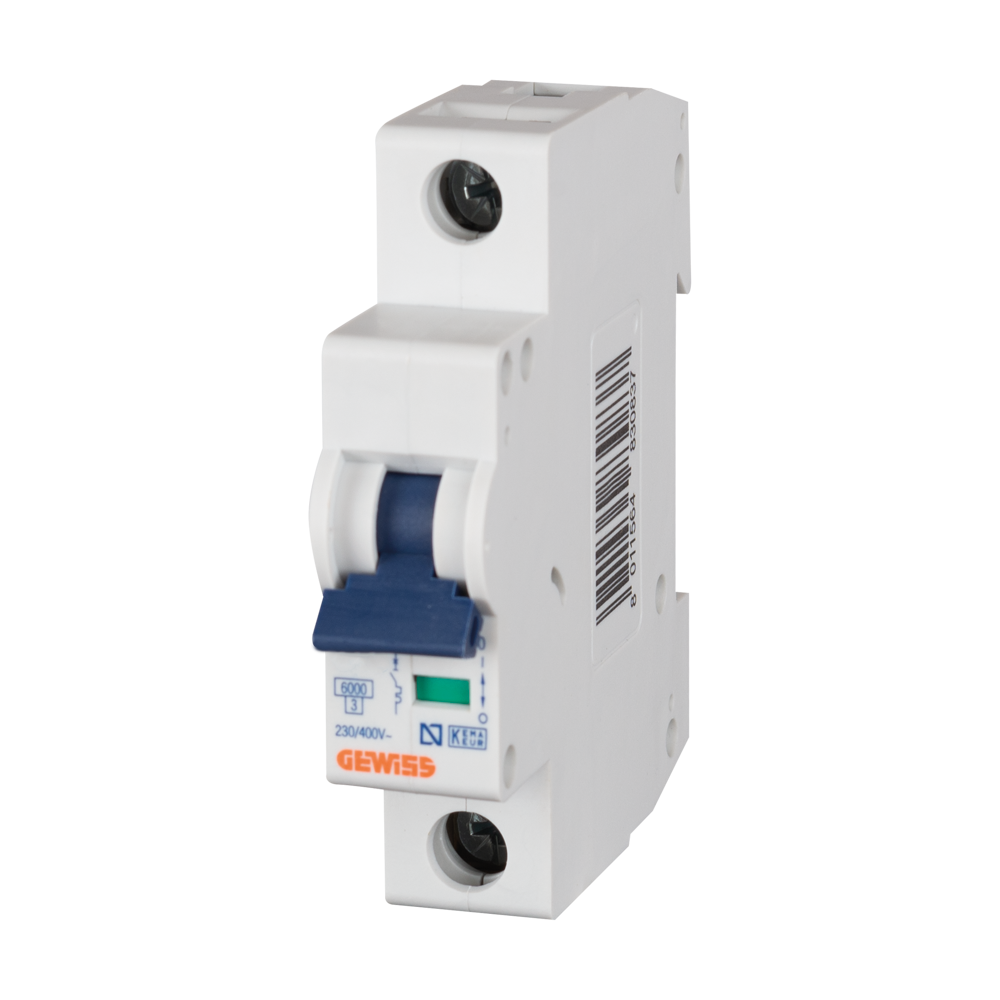

Acest intrerupator automat miniatural este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Constructia cu 1 pol si curba de declansare C il recomanda pentru circuite monofazate unde pot aparea curenti de pornire moderati, precum circuite de prize, iluminat sau consumatori uzuali, atunci cand alegerea protectiei este stabilita prin proiectul electric.

Are curent nominal de 16 A, curba caracteristica C, tensiune nominala de 230-400 V AC si frecventa nominala de 50-60 Hz. Capacitatea de rupere Icn conform IEC/EN 60898 la 230 V este de 6000 A, iar aparatul respecta standardele IEC/EN 60898 si IEC/EN 60947-2. Tensiunea de izolare Ui este de 500 V, iar tensiunea nominala de rezistenta la impuls Uimp este de 4 kV. Aparatul ocupa 1 modul in tabloul electric.

Montajul se realizeaza in tablouri electrice modulare, pe sina DIN compatibila. Bornele permit conectarea conductoarelor rigide sau flexibile cu sectiune de pana la 25 mm2, iar cuplul nominal de strangere este de 2 Nm. Dimensionarea conductorului, selectarea protectiei din amonte si alegerea curbei de declansare trebuie realizate in functie de consumatori, modul de pozare si parametrii instalatiei.

Produsul este proiectat pentru temperatura de functionare intre -25 si +40 grade C si pentru stocare intre -25 si +80 grade C. Gradul de protectie IP20 impune instalarea in interiorul unui tablou sau al unei carcase adecvate, care sa previna atingerea partilor active. Operatiunile de instalare, verificare si punere in functiune trebuie efectuate numai cu alimentarea intrerupta, de personal calificat si cu respectarea normelor electrice aplicabile.

Intrebari frecvente

Pentru ce se foloseste un intrerupator automat de 16 A cu curba C?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Curba C este adecvata aplicatiilor cu curenti de pornire moderati, daca aceasta alegere este confirmata de proiectul electric.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea de rupere Icn este de 6 kA la 230 V, conform standardului IEC/EN 60898.

Cate module ocupa in tabloul electric?

Aparatul are latimea de 1 modul si este destinat montajului in tablouri electrice modulare.

Ce sectiune maxima de conductor poate fi conectata?

Bornele accepta conductoare rigide sau flexibile cu sectiune de pana la 25 mm2. Strangerea se realizeaza la cuplul nominal de 2 Nm.

Poate fi instalat fara carcasa sau tablou?

Nu. Gradul de protectie IP20 necesita montajul intr-un tablou sau intr-o carcasa adecvata, cu protectie impotriva atingerii partilor active.
