Descriere

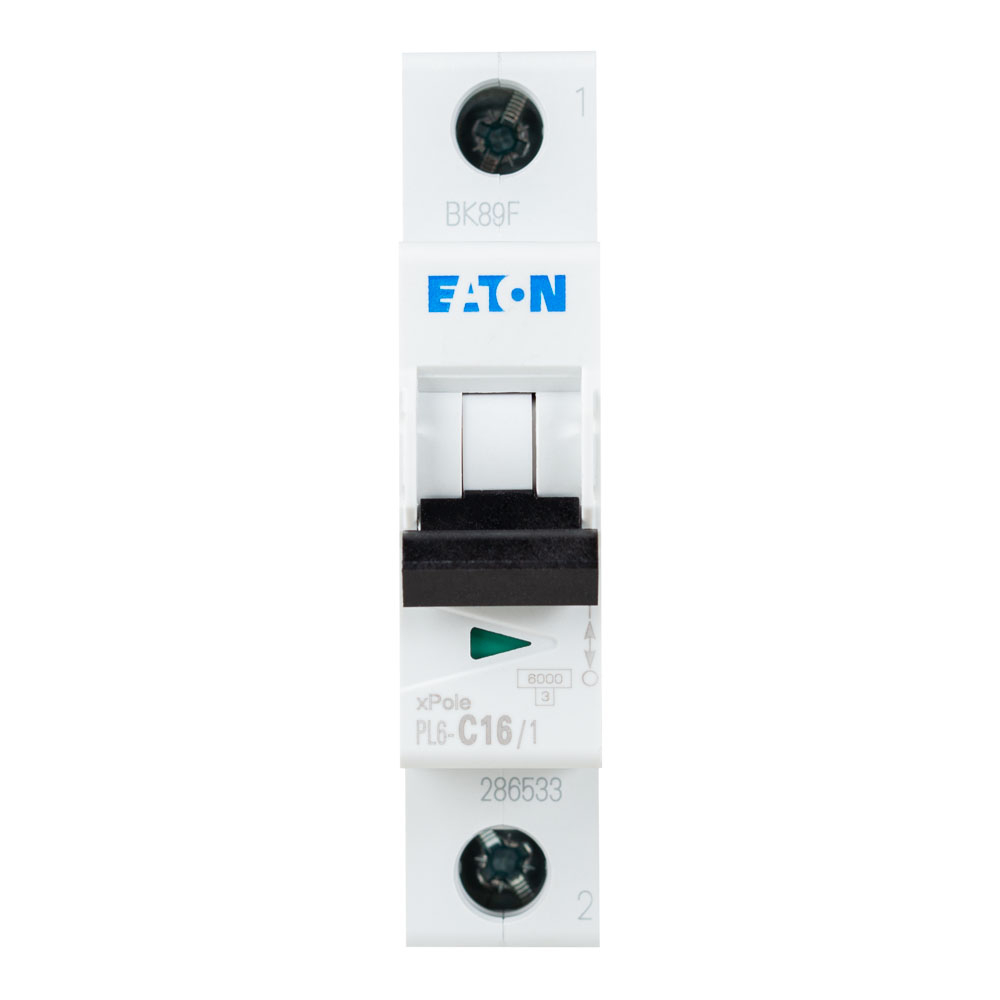

Acest intrerupator automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor in tablouri de distributie pentru aplicatii rezidentiale si comerciale. Constructia monopolara il recomanda pentru protejarea unui conductor activ din circuite monofazate de curent alternativ, iar caracteristica de declansare C este potrivita pentru circuite cu curenti de pornire moderati, selectate corect prin proiectul electric.

Aparatul are curent nominal de 16 A, un pol protejat si functioneaza la tensiune alternativa, cu frecventa nominala de 50 pana la 60 Hz. Tensiunea operationala maxima este de 230 V AC, tensiunea nominala de izolatie este de 440 V, iar tensiunea nominala de tinere la impuls este de 4 kV. Capacitatea nominala de rupere conform IEC EN 60898 1 este de 6 kA, atat la 230 V, cat si la 400 V. Produsul are clasa de limitare a curentului 3, categorie de supratensiune III si grad de poluare 2.

Formatul modular de un modul, cu latime de 17,7 mm, permite integrarea eficienta in tablouri electrice. Dimensiunile exterioare sunt 85 mm adancime, 73 mm inaltime si 17,7 mm latime, iar adancimea de incorporare este de 70,5 mm. Conexiunile accepta conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2. Aparatul permite utilizarea de echipamente auxiliare compatibile din gama sa.

Gradul de protectie este IP20, astfel ca intrerupatorul trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia necesara impotriva atingerii partilor active si a influentelor mediului. Temperatura ambientala de functionare este intre minus 25 grade C si 75 grade C; la temperaturi mai ridicate, capacitatea de transport a curentului trebuie evaluata in functie de conditiile reale de montaj. Dimensionarea protectiei, sectiunii conductoarelor, selectivitatii si capacitatii de rupere la punctul de instalare trebuie realizate de personal calificat.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat monopolar de 16 A?

Este utilizat pentru protectia unui conductor activ din circuite monofazate, impotriva suprasarcinilor si scurtcircuitelor, atunci cand instalatia este proiectata pentru un curent nominal de 16 A.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare utilizata frecvent pentru circuite cu curenti de pornire moderati. Alegerea curbei trebuie facuta in functie de tipul consumatorilor, cabluri si conditiile proiectului electric.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de 6 kA conform IEC EN 60898 1. Aceasta trebuie sa fie adecvata curentului de scurtcircuit estimat la locul montajului.

Ce sectiuni de conductori pot fi conectate?

Sunt acceptati conductori rigizi sau multifilari cu sectiuni cuprinse intre 1 si 25 mm2, cu respectarea instructiunilor de instalare si a cuplului de strangere indicat pentru aparataj.

Poate fi montat direct intr un spatiu accesibil?

Gradul de protectie este IP20, de aceea aparatul trebuie montat intr un tablou sau o carcasa adecvata, care previne atingerea accidentala a partilor active.
