Descriere

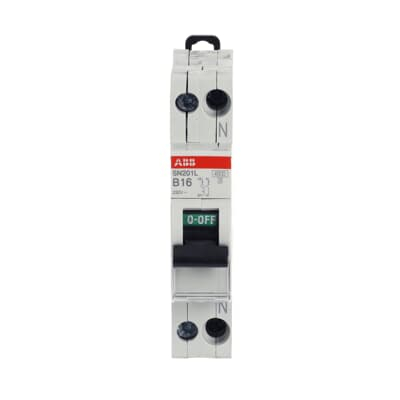

Acest intrerupator automat miniatural este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N combina protectia unui pol cu nul comutat, iar nulul este pozitionat in partea dreapta. Aparatul ocupa un singur modul DIN, fiind potrivit pentru tablouri de distributie rezidentiale sau pentru aplicatii comerciale usoare.

Caracteristicile confirmate includ curent nominal de 16 A, curba de declansare B, tensiune nominala si operationala de 230 V AC si frecventa de 50/60 Hz. Capacitatea nominala de intrerupere la 230 V este de 4.5 kA, capacitatea ultima de rupere Icu este de 6 kA, iar capacitatea de serviciu Ics este de 4.5 kA. Echipamentul respecta standardul IEC/EN 60898-1, are clasa de limitare a energiei 3, tensiune nominala de izolatie Ui de 500 V si tensiune de tinere la impuls Uimp de 4 kV.

Montajul se realizeaza pe sina DIN, in orice pozitie de instalare. Latimea este de 1 modul, cu dimensiuni nete de aproximativ 18 mm latime, 85 mm inaltime si 69 mm adancime. Conectarea se face prin borne cu surub, cu cuplu de strangere recomandat de 1.2 Nm. Pot fi utilizati conductori rigizi cu sectiunea intre 1 si 16 mm2 sau conductori flexibili intre 1 si 10 mm2; lungimea de dezizolare indicata este de 11 mm.

Pentru exploatare corecta, aparatul se monteaza intr-un tablou adecvat, cu protectie suplimentara corespunzatoare aplicatiei. Gradul de protectie al echipamentului este IP20, iar temperatura ambianta de functionare este intre -25 si 55 grade C. Indicatorul de pozitie al contactelor afiseaza rosu pentru ON si verde pentru OFF. Instalarea, dimensionarea circuitului si verificarea curentului de scurtcircuit disponibil trebuie realizate de personal calificat, cu alimentarea oprita inaintea oricarei interventii.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat 1P+N de 16 A?

Este utilizat pentru protectia circuitelor monofazate impotriva suprasarcinii si scurtcircuitului. Configuratia 1P+N are un pol protejat si nul comutat.

Ce inseamna curba de declansare B?

Curba B este utilizata in mod obisnuit pentru circuite cu curenti de pornire redusi, precum circuite de iluminat si prize, atunci cand proiectarea instalatiei indica aceasta caracteristica.

Cate module ocupa in tablou?

Aparatul ocupa 1 modul pe sina DIN, avand latimea de aproximativ 18 mm.

Ce sectiuni de conductori pot fi conectate?

Bornele accepta conductori rigizi intre 1 si 16 mm2 si conductori flexibili intre 1 si 10 mm2. Pentru conectare se respecta cuplul de strangere de 1.2 Nm.

Poate fi montat in orice pozitie?

Da, poate fi instalat in orice pozitie pe sina DIN, in interiorul unui tablou electric adecvat.
