Descriere

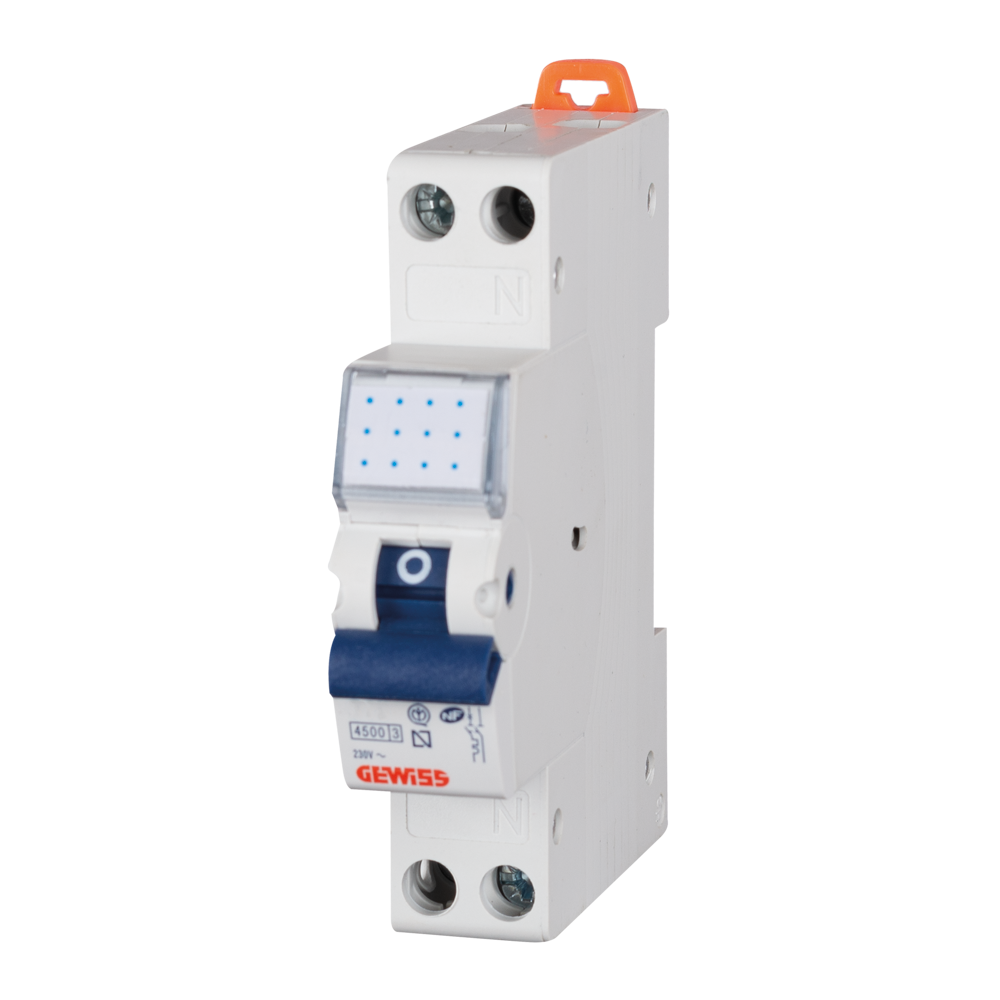

Acest intrerupator automat magnetotermic compact este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N permite intreruperea fazei si a nulului, iar aparatul ocupa un singur modul, fiind o solutie eficienta pentru tablouri electrice rezidentiale, comerciale sau pentru aplicatii de mica putere.

Aparatul are curent nominal de 16 A, caracteristica de declansare C, tensiune nominala de 230 V si frecventa nominala de 50/60 Hz. Capacitatea nominala de rupere este de 4500 A la 230 V conform EN 60898, cu capacitate de serviciu Ics egala cu 1 x Icn. Pentru IEC/EN 60947-2, capacitatea Icu declarata la 230 V este de 4,5 kA, iar Ics este 100% din Icu. Tensiunea de izolare Ui este de 500 V, iar tensiunea nominala de rezistenta la impuls Uimp este de 4 kV.

Conectarea se realizeaza in tabloul electric modular, cu respectarea schemei instalatiei si a sectiunilor admise pentru conductori. Bornele accepta conductor rigid de pana la 1 x 16 mm2 sau 1 x 10 mm2 plus 1 x 6 mm2, respectiv conductor flexibil de pana la 1 x 10 mm2 sau 2 x 6 mm2. Cuplul nominal de strangere al bornelor este de 1,2 Nm, valoare care trebuie respectata pentru o conexiune electrica sigura si fiabila.

Montajul, cablarea si verificarea protectiei trebuie efectuate numai de personal calificat, dupa deconectarea completa a alimentarii. Aparatul trebuie selectat in functie de sectiunea cablului, sarcina circuitului, curentul de scurtcircuit prezumat si cerintele instalatiei. Nu se utilizeaza ca dispozitiv de protectie diferentiala; pentru protectia persoanelor impotriva curentilor reziduali este necesar un dispozitiv dedicat, ales conform proiectului electric.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat 1P+N de 16 A?

Este utilizat pentru protectia circuitelor monofazate impotriva suprasarcinilor si scurtcircuitelor. Poate fi ales pentru circuite a caror proiectare si sectiune de cablu permit un curent nominal de 16 A.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare folosita frecvent pentru circuite cu sarcini uzuale si cu varfuri moderate de curent la pornire. Alegerea corecta se face in functie de tipul consumatorilor si de proiectul instalatiei.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea nominala de rupere este de 4500 A la 230 V conform EN 60898. Verificarea curentului de scurtcircuit prezumat in punctul de instalare este necesara pentru selectarea corecta a protectiei.

Ce conductori pot fi conectati la borne?

Sunt admisi conductori rigizi de pana la 1 x 16 mm2 sau 1 x 10 mm2 plus 1 x 6 mm2 si conductori flexibili de pana la 1 x 10 mm2 sau 2 x 6 mm2. Bornele se strang la cuplul nominal de 1,2 Nm.

Acest aparat inlocuieste o protectie diferentiala?

Nu. Protectia magnetotermica actioneaza la suprasarcina si scurtcircuit. Pentru protectia la curenti reziduali este necesar un intrerupator diferential sau o protectie combinata, selectata separat.
