Descriere

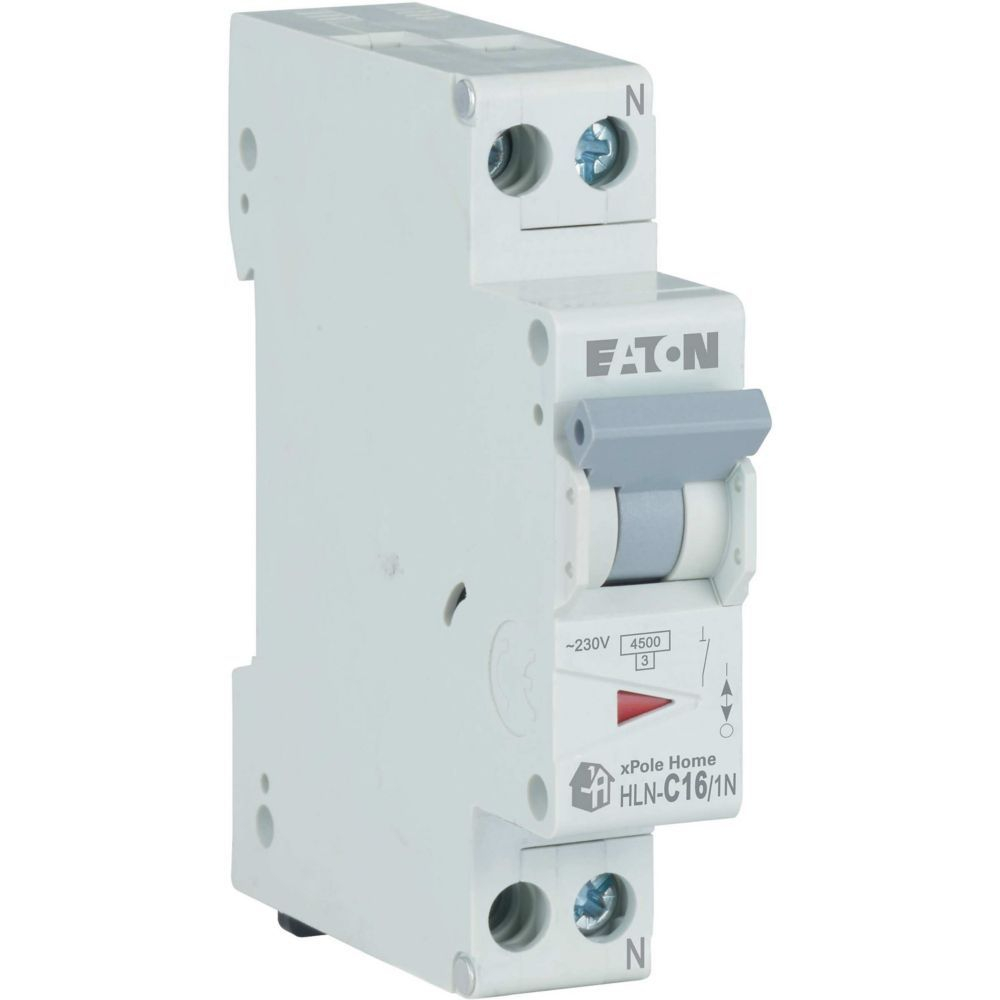

Intrerupatorul automat miniatural este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N include un pol protejat si doi poli in total, fiind potrivita pentru circuite de alimentare la 230 V AC din tablouri electrice rezidentiale, comerciale sau aplicatii de automatizare compatibile.

Aparatul are curent nominal de 16 A si caracteristica de declansare C. Functioneaza la tensiune nominala de 230 V AC, cu frecventa de 50/60 Hz, tensiune nominala de izolatie Ui de 440 V si tensiune nominala de rezistenta la impuls Uimp de 4 kV. Capacitatea nominala de comutare si capacitatea de intrerupere la scurtcircuit conform IEC/EN 60898-1 sunt de 4.5 kA. Produsul are clasa de limitare a curentului 3, categoria de supratensiune III, grad de poluare 2, marcaj CE si conformitate RoHS.

Constructia compacta ocupa 1 modul, cu latime de 17.5 mm, inaltime de 75 mm, lungime de 80 mm si adancime incorporata de 70.5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. La realizarea conexiunilor se respecta identificarea fazei si a neutrului, precum si schema electrica si instructiunile de montaj ale producatorului.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau o carcasa care asigura protectia necesara la atingere si la influentele mediului. Temperatura ambientala de functionare este cuprinsa intre -25 grade C si 75 grade C. Dimensionarea protectiei trebuie realizata in functie de circuit, sectiunea conductoarelor, consumatori si nivelul de scurtcircuit disponibil, iar montajul trebuie efectuat de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat circuitelor monofazate de 230 V AC si are configuratie 1P+N, cu un pol protejat.

Ce caracteristica de declansare are?

Are caracteristica de declansare C, utilizata frecvent pentru circuite cu curenti de pornire moderati.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de intrerupere la scurtcircuit este de 4.5 kA, conform IEC/EN 60898-1.

Ce sectiune de conductor poate fi conectata?

Bornele accepta conductoare rigide si multifilare cu sectiuni cuprinse intre 1 si 25 mm2.

Cate module ocupa in tablou?

Ocupa 1 modul, avand latimea de 17.5 mm.
