Descriere

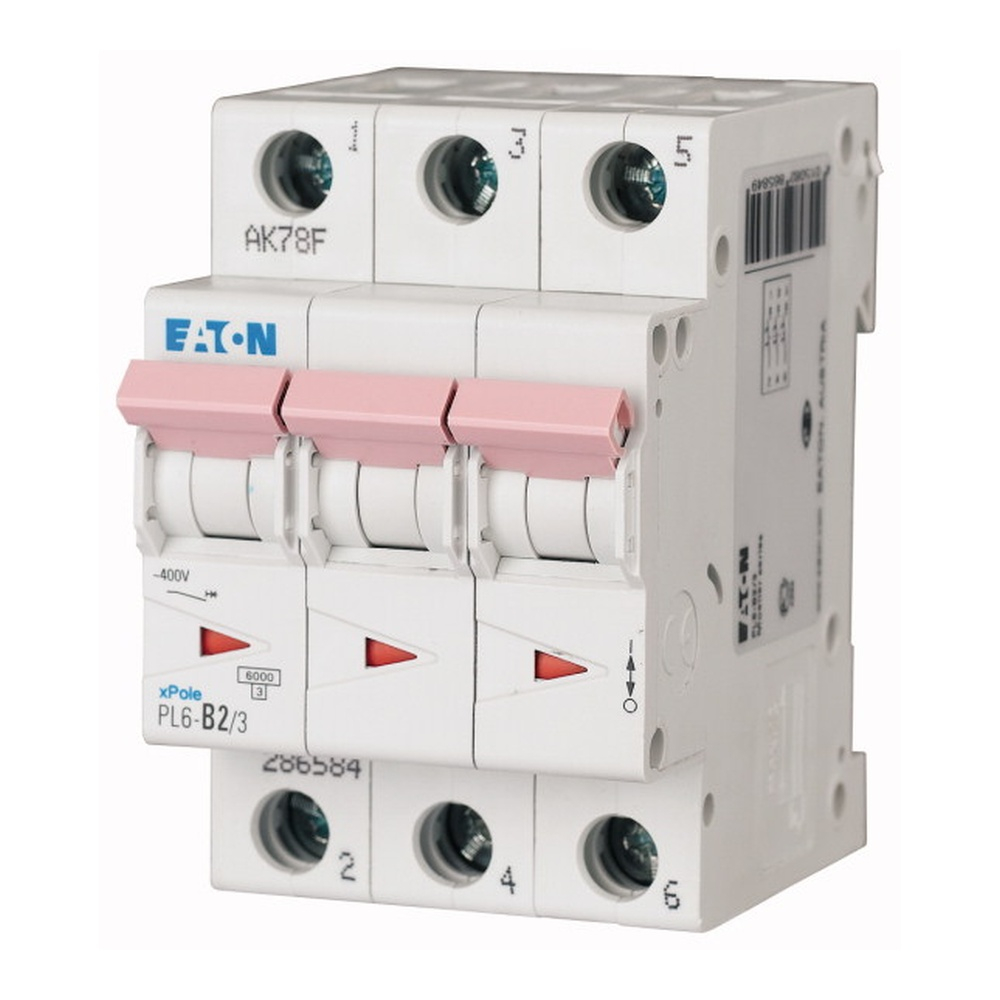

Intrerupatorul automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Constructia cu 3 poli protejati permite utilizarea pe circuite trifazate, in tablouri electrice pentru aplicatii rezidentiale si comerciale. Caracteristica de declansare C il recomanda pentru circuite la care pot aparea curenti temporari de pornire, selectarea finala fiind realizata in functie de proiectul instalatiei si de caracteristicile consumatorilor.

Aparatul are curent nominal de 16 A, tensiune nominala de utilizare de pana la 400 V AC si frecventa nominala de 50 pana la 60 Hz. Capacitatea nominala de rupere conform IEC EN 60898 1 este de 6 kA, atat la 230 V, cat si la 400 V. Tensiunea nominala de izolatie este de 440 V, tensiunea nominala de tinere la impuls este de 4 kV, iar categoria de supratensiune este III. Produsul are clasa de limitare a curentului 3 si este conform cu cerintele RoHS.

Dimensiunile produsului sunt de 53.1 mm latime, 73 mm inaltime si 85 mm adancime, cu o latime de 3 module. Adancimea de incorporare este de 70.5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni cuprinse intre 1 mm2 si 25 mm2. Constructia permite utilizarea de echipamente auxiliare compatibile, atunci cand configuratia tabloului necesita semnalizare, declansare sau alte functii suplimentare.

Montajul, dimensionarea conductoarelor si alegerea protectiei trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune. Gradul de protectie este IP20, astfel ca aparatul trebuie instalat in interiorul unui tablou sau al unei carcase care asigura protectia necesara impotriva atingerii partilor active si a influentelor mediului. Capacitatea de rupere de 6 kA trebuie corelata cu nivelul de curent de scurtcircuit estimat la punctul de instalare, iar conditiile de exploatare trebuie sa respecte documentatia tehnica a ansamblului electric.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor, in tablouri electrice rezidentiale si comerciale, conform cerintelor proiectului electric.

Ce inseamna caracteristica de declansare C?

Caracteristica C este utilizata frecvent pentru circuite cu curenti temporari de pornire mai mari decat cei ai sarcinilor pur rezistive. Alegerea curbei trebuie facuta in functie de tipul consumatorilor si de calculul instalatiei.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de 6 kA conform IEC EN 60898 1, la tensiuni de 230 V si 400 V AC.

Ce sectiune de conductor se poate conecta?

Bornele accepta conductoare rigide sau multifilare cu sectiuni intre 1 mm2 si 25 mm2. Sectiunea utilizata trebuie aleasa conform curentului circuitului, modului de pozare si normativelor aplicabile.

Poate fi montat fara carcasa sau tablou?

Nu. Gradul de protectie IP20 impune instalarea intr-un tablou sau intr-o carcasa adecvata, care protejeaza impotriva atingerii accidentale a partilor active.
