Descriere

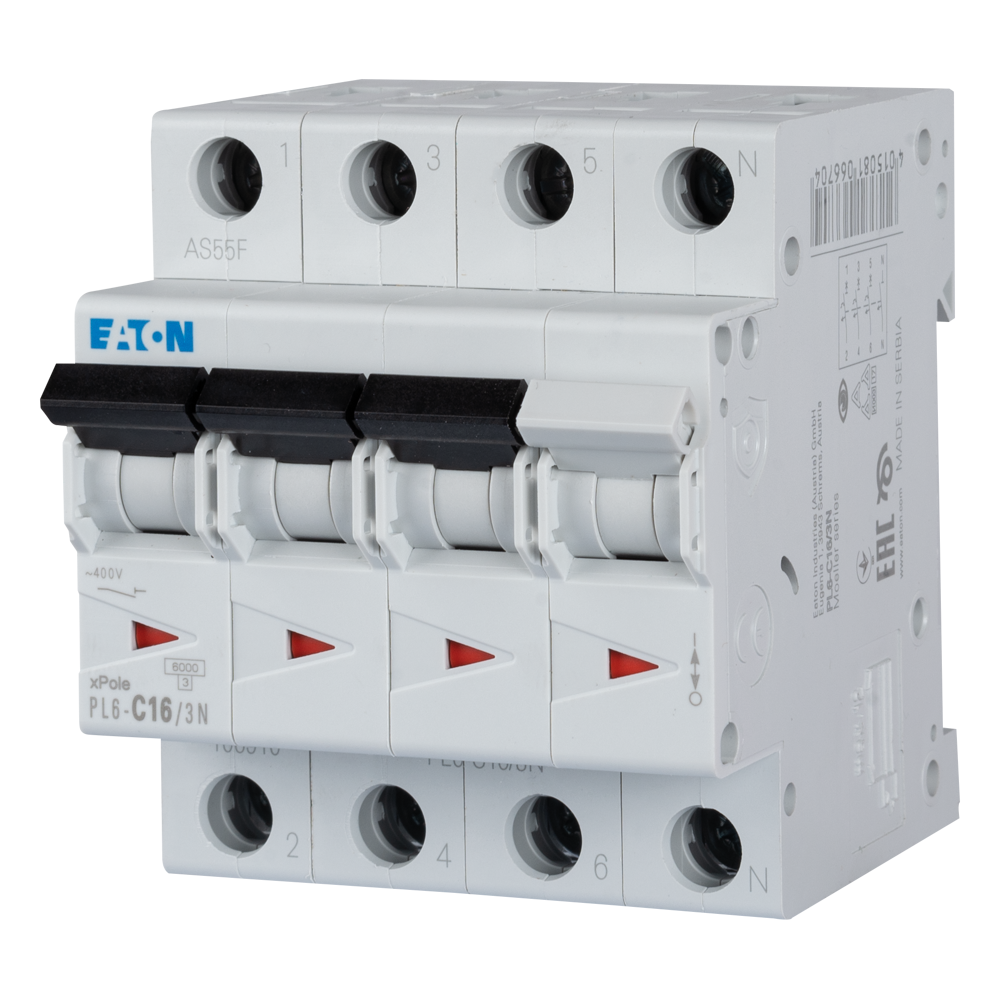

Intrerupatorul automat modular este destinat protectiei circuitelor electrice trifazate cu neutru din tablouri rezidentiale si comerciale. Configuratia 3P+N include trei poli protejati si un pol de neutru comutat simultan, fiind potrivita pentru circuite de alimentare trifazate care necesita separarea tuturor conductoarelor active la actionare. Curba de declansare C il recomanda pentru circuite unde pot aparea varfuri moderate de curent la pornire, in limitele proiectului electric.

Curentul nominal este de 16 A, iar frecventa nominala de utilizare este 50-60 Hz. Aparatul functioneaza in curent alternativ, la tensiune operationala nominala de pana la 400 V AC, cu tensiune nominala de izolatie de 440 V si tensiune nominala de tinere la impuls de 4 kV. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 6 kA atat la 230 V, cat si la 400 V. Produsul are clasa de limitare a curentului 3, categorie de supratensiune III si grad de poluare 2.

Pentru integrarea in tabloul electric, intrerupatorul ocupa 4 module si are adancimea de incorporare de 70,5 mm. Dimensiunile exterioare sunt 85 mm adancime, 73 mm inaltime si 70,8 mm latime. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Aparatul permite utilizarea de echipamente auxiliare compatibile din gama sa, atunci cand configuratia tabloului necesita semnalizare sau functii suplimentare.

Gradul de protectie este IP20, ceea ce impune instalarea intr-o incinta sau tablou adecvat, cu protectie corespunzatoare impotriva atingerii partilor active. Domeniul temperaturii ambiante de functionare este de la -25 grade C la +75 grade C; cresterea temperaturii ambiante influenteaza capacitatea de transport a curentului. Alegerea sectiunii conductoarelor, coordonarea protectiilor, verificarea curentului de scurtcircuit disponibil si montajul trebuie realizate conform proiectului electric si instructiunilor de instalare, de catre personal calificat.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat circuitelor trifazate cu neutru din tablouri electrice rezidentiale si comerciale. Are trei poli protejati si un pol de neutru comutat simultan.

Ce inseamna curba de declansare C?

Curba C este utilizata in mod uzual pentru circuite cu varfuri moderate de curent la pornire. Selectarea corecta trebuie facuta in functie de consumatori, sectiunea conductoarelor si proiectul instalatiei.

Ce cabluri pot fi conectate la borne?

Bornele accepta conductoare rigide si multifilare cu sectiuni cuprinse intre 1 si 25 mm2. Conectarea trebuie efectuata de personal calificat, cu respectarea instructiunilor de instalare si a cuplului de strangere indicat de producator.

Care sunt dimensiunile si spatiul ocupat in tablou?

Aparatul ocupa 4 module. Are 85 mm adancime, 73 mm inaltime, 70,8 mm latime si o adancime de incorporare de 70,5 mm.

Poate fi utilizat la 400 V?

Da. Tensiunea operationala nominala maxima este 400 V AC, iar capacitatea nominala de rupere este de 6 kA atat la 230 V, cat si la 400 V, conform IEC/EN 60898-1.
