Descriere

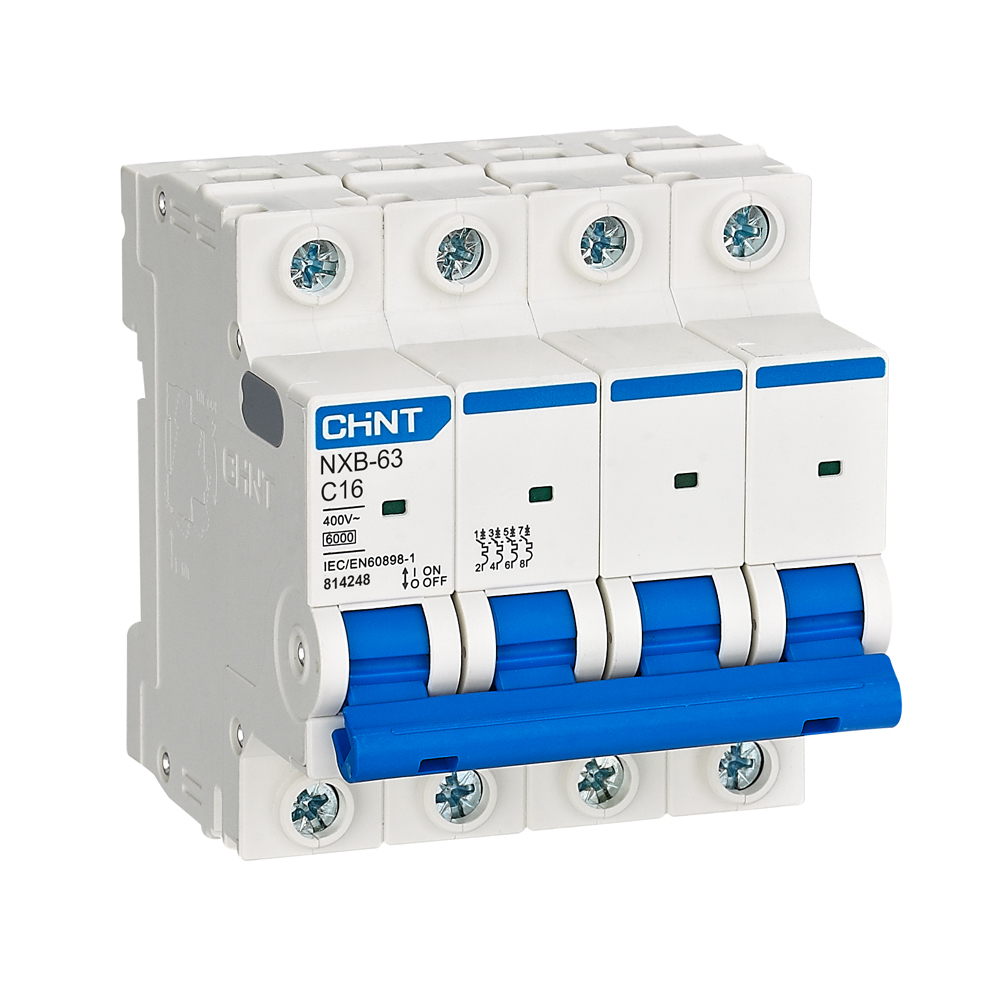

Acest intrerupator automat modular este destinat protectiei circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor, avand totodata functie de izolare. Configuratia cu 4 poli il recomanda pentru tablouri electrice trifazate, aplicatii comerciale, rezidentiale sau industriale usoare, unde este necesara intreruperea simultana a tuturor celor patru conductoare ale circuitului. Curba C este adecvata circuitelor cu sarcini uzuale si curenti de pornire moderati.

Aparatul are curent nominal de 16A, curba de declansare termomagnetica C si capacitate nominala de rupere la scurtcircuit de 6kA. Este proiectat pentru retele AC de 380/400/415V, la frecventa de 50/60Hz, si respecta standardul IEC/EN 60898-1. Declansarea magnetica pentru curba C este in domeniul 5 pana la 10 x In. Tensiunea nominala de tinere la impuls este 4kV, iar durata de viata declarata este de 20000 cicluri mecanice si 10000 cicluri electrice.

Montajul se realizeaza pe sina DIN TH35-7.5, iar alimentarea poate fi efectuata de sus sau de jos. Pentru varianta de 4 poli, latimea este de 72 mm, echivalenta cu 4 module DIN; dimensiunile constructive sunt aproximativ 81 x 72 x 77,8 mm. Bornele accepta conductori de cupru cu sectiuni intre 1 si 25 mm2, cu adancime de introducere de 12,5 mm si cuplu standard de strangere de 2 Nm. Pentru curentul nominal de 16A, tabelul producatorului indica orientativ conductor de cupru de 2,5 mm2, insa sectiunea finala se stabileste conform proiectului, modului de pozare si normativelor aplicabile.

Gradul de protectie este IP20 la montaj direct si IP40 dupa instalarea intr-un tablou corespunzator. Domeniul temperaturii ambientale de functionare este intre -35 si +70 grade C, iar altitudinea maxima de instalare este 2000 m. Instalarea, verificarea si interventiile trebuie realizate exclusiv de personal calificat, cu alimentarea oprita. Dispozitivul nu asigura protectie diferentiala impotriva electrocutarii si nu este destinat pornirii directe a sarcinilor puternic inductive sau cu curenti mari de pornire, precum motoare, ventilatoare, baterii de condensatoare ori echipamente de incalzire de mare putere.

Intrebari frecvente

Pentru ce tip de instalatie se utilizeaza un intrerupator automat 4P de 16A?

Este utilizat in circuite AC trifazate unde este necesara protectia si intreruperea simultana pe patru poli. Se poate integra in tablouri de distributie pentru aplicatii rezidentiale, comerciale sau industriale usoare, in functie de proiectul electric.

Ce inseamna curba C la acest intrerupator automat?

Curba C defineste pragul declansarii magnetice instantanee, situat intre 5 si 10 ori curentul nominal. Este folosita frecvent pentru circuite cu sarcini uzuale si curenti de pornire moderati.

Cum se monteaza acest intrerupator automat?

Se fixeaza pe sina DIN TH35-7.5 in interiorul unui tablou electric. Conectarea se face cu conductori de cupru, respectand sectiunea, lungimea de dezizolare si cuplul de strangere indicate de producator. Montajul trebuie efectuat numai cu instalatia scoasa de sub tensiune, de catre personal calificat.

Ofera protectie impotriva electrocutarii?

Nu. Acesta este un intrerupator automat pentru protectie la suprasarcina si scurtcircuit. Pentru protectie diferentiala la curenti reziduali este necesar un dispozitiv diferential compatibil, selectat in functie de instalatie.

Cate module ocupa in tabloul electric?

Varianta cu 4 poli ocupa 4 module DIN, avand o latime de aproximativ 72 mm.
