Descriere

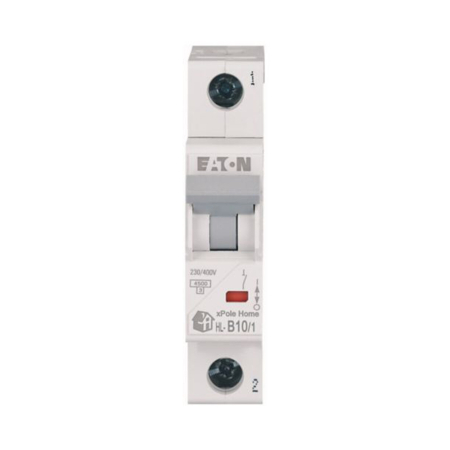

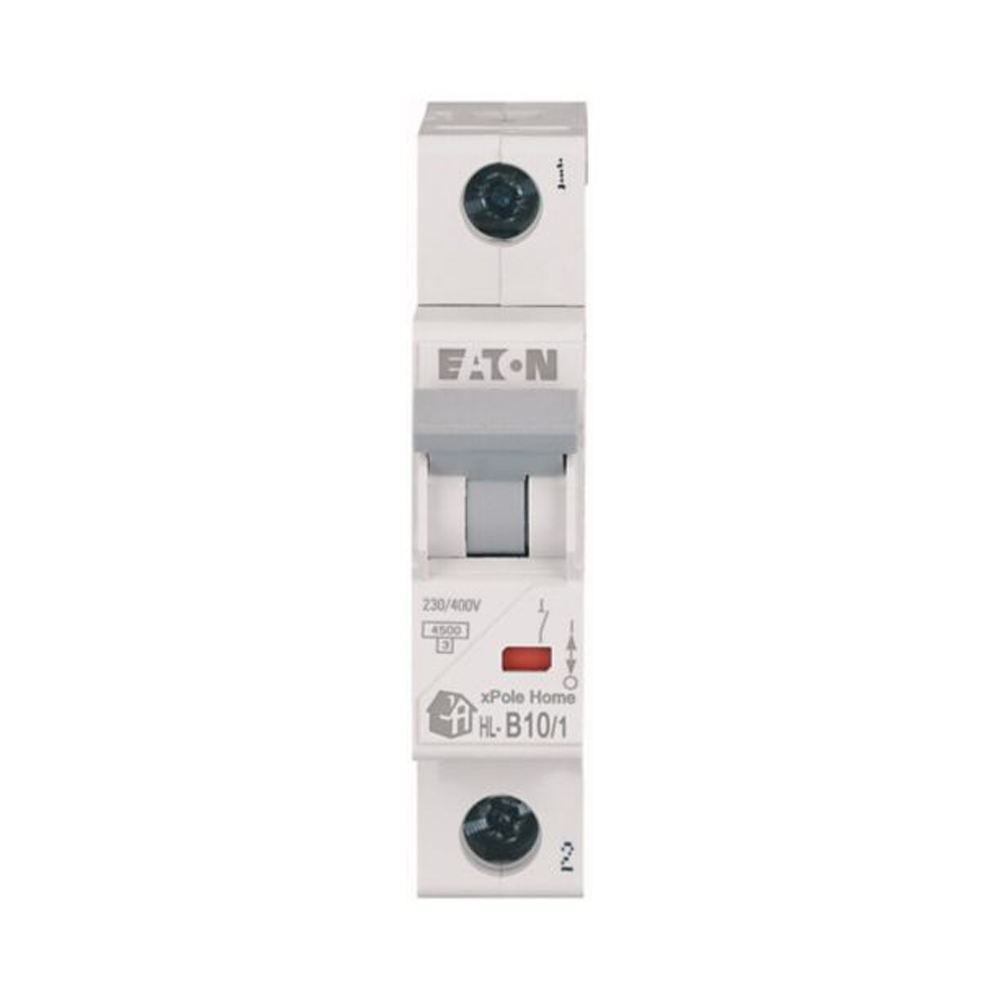

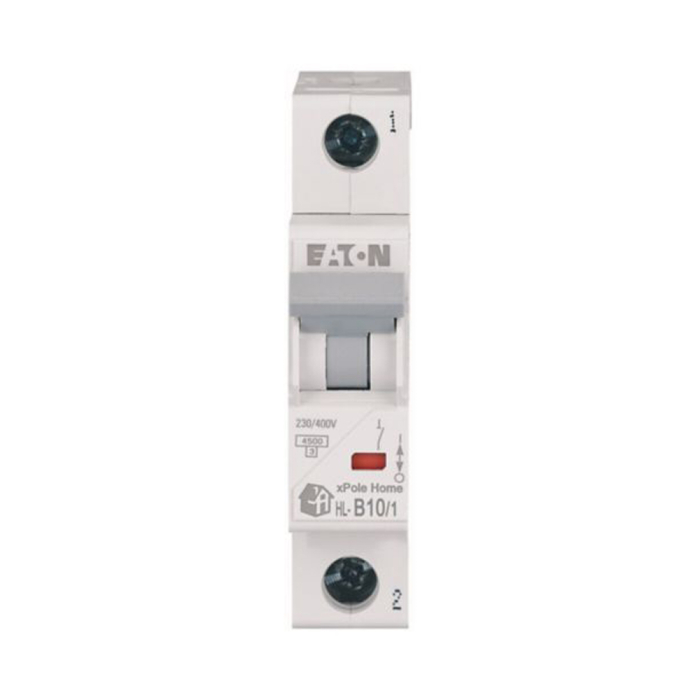

Acest intrerupator automat modular din gama xPole Home este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu un pol protejat il recomanda pentru circuite monofazate, iar curba de declansare B este potrivita pentru aplicatii uzuale din locuinte si spatii comerciale, unde curentii de pornire sunt redusi. Aparatul este o alegere practica pentru echiparea sau modernizarea tablourilor electrice modulare.

Aparatul are curent nominal de 10 A, tensiune operationala nominala maxima de 230 V AC si tensiune nominala de izolatie de 440 V. Capacitatea nominala de rupere este de 4.5 kA conform IEC/EN 60898-1, atat la 230 V, cat si la 400 V. Este un intrerupator cu un pol total si un pol protejat, cu latime de 17.7 mm, adancime de 85 mm, inaltime de 73 mm si ocupare de un modul. Pierderea de putere declarata este de 1.8 W, iar categoria de supratensiune este III.

Pentru instalare, aparatul este prevazut pentru montaj in tablouri electrice si pentru utilizare in instalatii incastrate. Constructia gamei include borne cu utilizare dubla pentru conductor sau bara de conexiuni, pozitionate sus si jos, precum si ghidaje pentru conectarea sigura a conductorilor. Aceasta configuratie permite organizarea mai eficienta a cablajului si interventii individuale asupra aparatelor din tablou, inclusiv la bara de distributie.

Selectarea intrerupatorului trebuie realizata in functie de sectiunea conductorului, consumatorii alimentati, curentul de calcul al circuitului si nivelul de scurtcircuit disponibil in instalatie. Curba B nu inlocuieste protectia diferentiala impotriva curentilor de scurgere, acolo unde aceasta este necesara. Montajul, verificarea conexiunilor si punerea in functiune trebuie efectuate cu alimentarea deconectata, de catre personal calificat, cu respectarea proiectului electric si a normelor aplicabile. Capacitatea de transport a curentului este influentata de temperatura ambientala; producatorul indica o reducere liniara de aproximativ 0.5% pentru fiecare crestere cu 1 grade C.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 10 A cu curba B?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Curba B este adecvata in mod uzual circuitelor cu curenti de pornire redusi, cum ar fi anumite circuite de iluminat sau consumatori rezistivi, daca proiectarea instalatiei indica un curent nominal de 10 A.

Cate module ocupa aparatul in tabloul electric?

Aparatul ocupa un modul si are latimea de 17.7 mm.

Care este capacitatea nominala de rupere?

Capacitatea nominala de rupere este de 4.5 kA, conform standardului IEC/EN 60898-1.

Poate inlocui protectia diferentiala?

Nu. Acest aparat protejeaza la suprasarcina si scurtcircuit. Pentru protectia la curenti diferentiali sau de scurgere trebuie utilizat un dispozitiv diferential adecvat, ales conform cerintelor instalatiei.

La ce tensiune poate fi utilizat?

Este destinat retelelor de curent alternativ, cu tensiune operationala nominala maxima de 230 V.
