Descriere

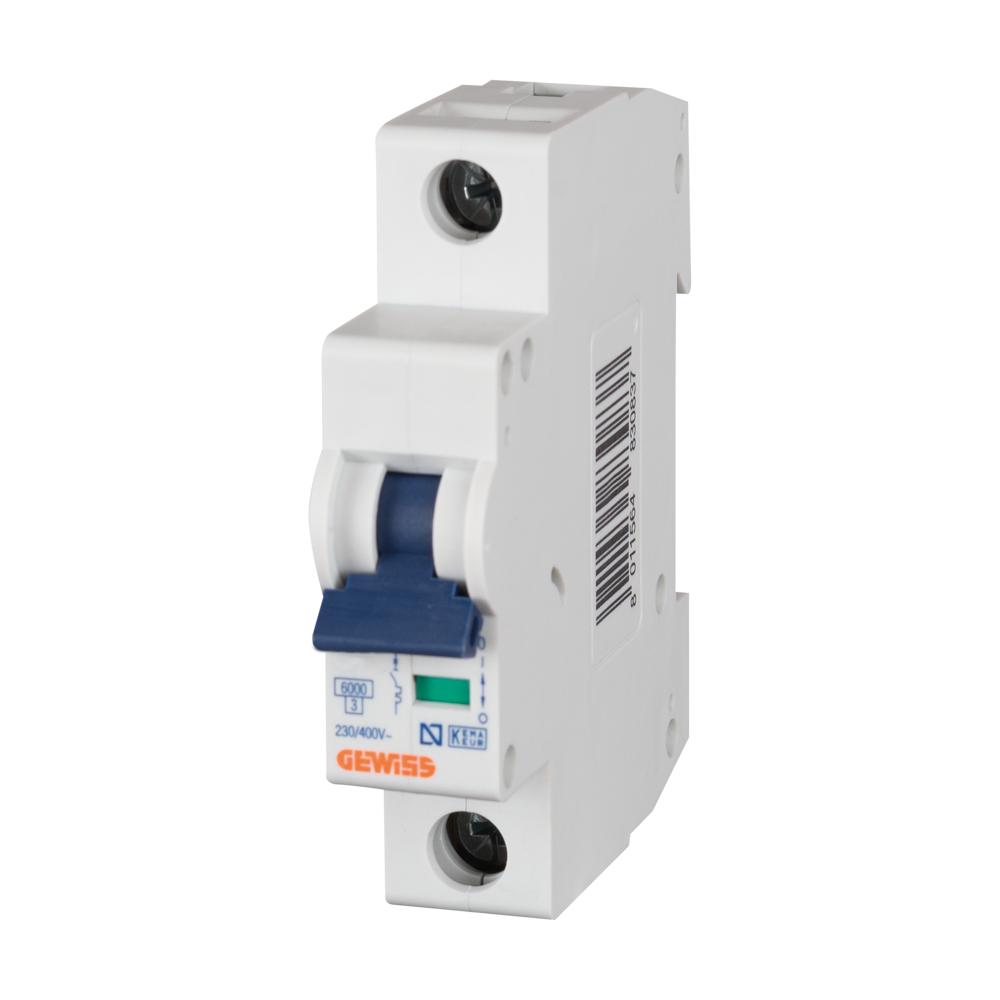

Intrerupatorul automat magnetotermic unipolar este destinat protectiei la suprasarcina si scurtcircuit a circuitelor electrice de joasa tensiune. Cu un curent nominal de 10 A si caracteristica de declansare C, produsul este o alegere potrivita pentru circuite pentru care proiectul electric impune aceasta curba de protectie. Formatul modular, de 1 modul, permite integrarea compacta in tablouri electrice.

Aparatul are 1 pol, tensiune nominala de 230-400 V AC si frecventa nominala de 50/60 Hz. Capacitatea nominala de rupere conform EN 60898 la 230 V este de 6000 A, iar capacitatea de rupere conform EN 60947-2 este de 6 kA. Tensiunea de izolatie Ui este de 500 V, iar tensiunea nominala de tinere la impuls Uimp este de 4 kV. Produsul respecta standardele IEC/EN 60898 si IEC/EN 60947-2.

Conectarea se realizeaza prin borne cu surub, compatibile cu conductori rigizi sau flexibili cu sectiunea de pana la 25 mm2. Cuplul nominal de strangere al bornelor este de 2 Nm. Aparatul ocupa 1 modul in tablou, iar alegerea pozitiei, a conductoarelor si a protectiilor asociate trebuie efectuata in functie de schema electrica si de parametrii circuitului protejat.

Produsul este conceput pentru utilizare la temperaturi ambientale intre -25 si +40 grade C, iar temperatura de depozitare admisa este intre -25 si +80 grade C. Durabilitatea declarata este de 4000 manevre electrice si 10000 manevre mecanice. Fiind un aparat fara carcasa proprie pentru protectie la influente externe, se monteaza in interiorul unui tablou sau al unei carcase corespunzatoare. Instalarea, verificarea si punerea in functiune trebuie realizate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 10 A?

Este utilizat pentru protectia unui circuit electric dimensionat corespunzator la un curent nominal de 10 A, impotriva suprasarcinilor si scurtcircuitelor.

Ce inseamna curba C?

Curba C indica caracteristica de declansare instantanee a intrerupatorului. Alegerea acesteia se face conform proiectului electric si tipului de consumatori alimentati.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea nominala de rupere este de 6000 A la 230 V conform EN 60898, echivalent cu 6 kA.

Ce conductori pot fi conectati?

Bornele permit conectarea conductorilor rigizi sau flexibili cu sectiunea de pana la 25 mm2. Cuplul nominal de strangere este de 2 Nm.

Poate fi montat fara tablou electric?

Nu. Aparatul nu are carcasa proprie pentru protectie la influente externe si trebuie instalat intr-un tablou sau intr-o carcasa electrica adecvata.
