Descriere

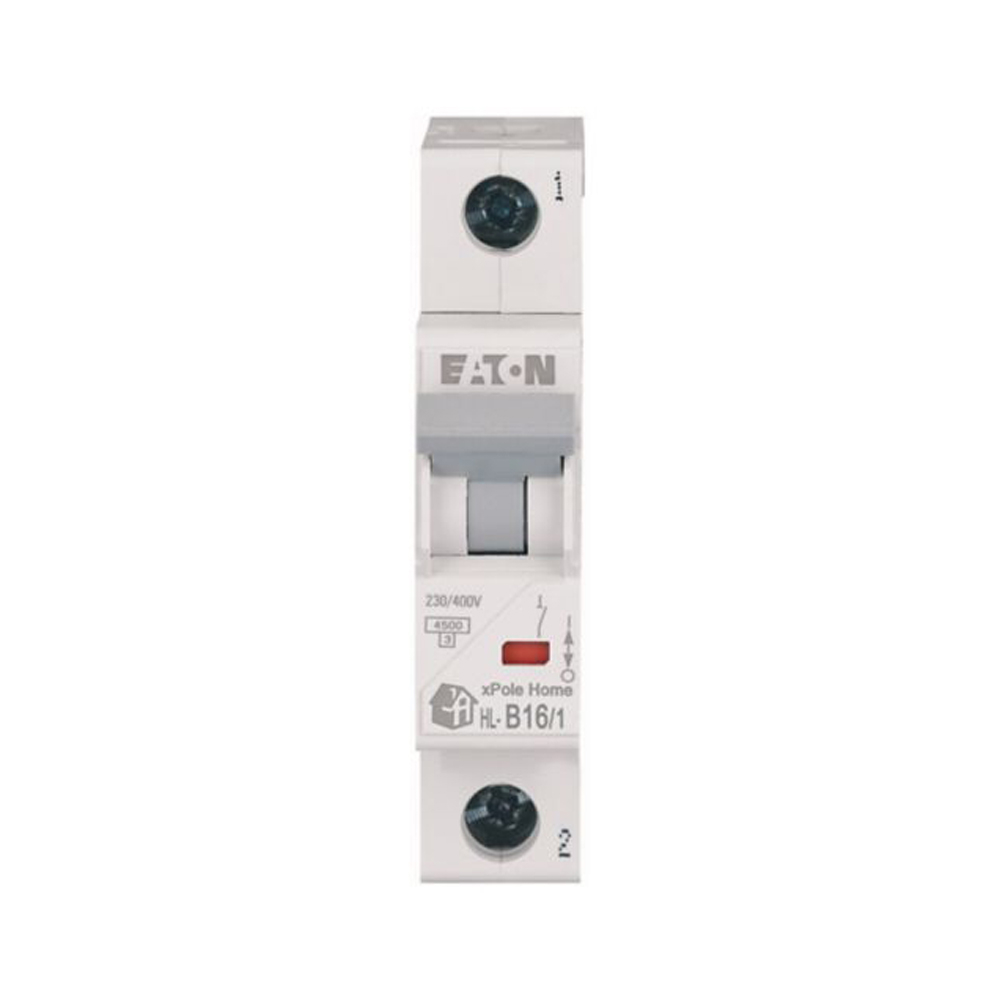

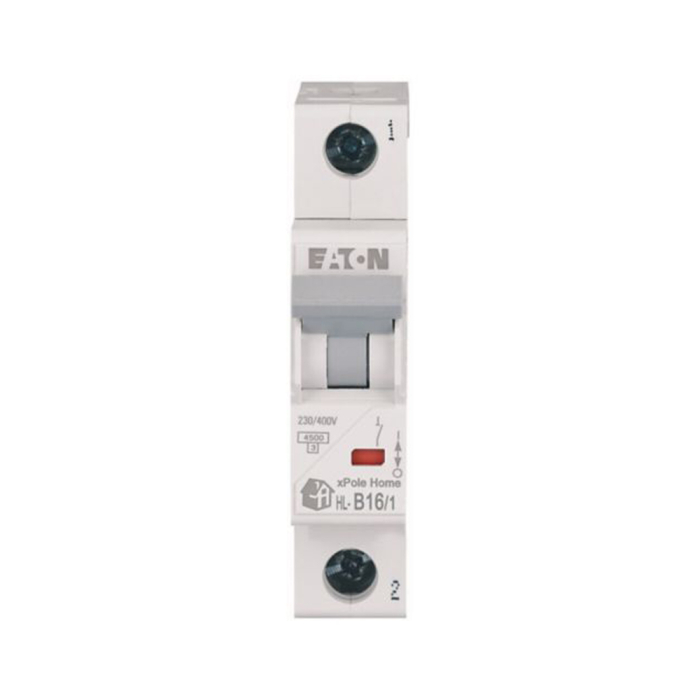

Intrerupatorul automat modular xPole Home este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Varianta cu un pol este adecvata pentru integrarea in tablouri electrice rezidentiale si comerciale, acolo unde este necesara protectia unui circuit cu curent nominal de 16 A. Curba B ofera caracteristica de declansare rapida, potrivita pentru circuite uzuale cu curenti de pornire redusi.

Aparatul are 1 pol, curent nominal de 16 A si capacitate nominala de rupere de 4.5 kA conform IEC/EN 60898-1. Tensiunea nominala este de 230/400 V AC, frecventa nominala este de 50/60 Hz, iar tensiunea nominala de tinere la impuls este de 4 kV. Poate fi utilizat pana la 48 V DC pe pol, cu maximum 2 poli. Constructia are dimensiuni de aproximativ 85 mm adancime, 73 mm inaltime si 17.7 mm latime, echivalenta unui modul pe sina DIN.

Montajul se realizeaza pe sina DIN conform IEC/EN 60715, iar clema cu 3 pozitii de blocare permite demontarea dintr-un sistem existent cu bareta. Alimentarea poate fi conectata de sus sau de jos. Bornele superioare si inferioare sunt de tip lift, accepta conductori cu sectiunea intre 1 si 25 mm2, iar cuplul de strangere recomandat este de 2 pana la 2.4 Nm. Este compatibil cu barete standard, cu grosime intre 0.8 si 2 mm, si permite montarea ulterioara a unor accesorii compatibile.

Gradul de protectie este IP20, iar bornele sunt proiectate pentru protectie la atingere cu degetul si mana conform EN 50274. Pentru functionare sigura, intrerupatorul trebuie instalat intr-un tablou sau intr-o carcasa corespunzatoare aplicatiei, cu dimensionarea corecta a conductoarelor, a protectiei din amonte si a curentului de scurtcircuit disponibil. Instalarea, verificarea si punerea in functiune trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat 1P de 16A cu curba B?

Se utilizeaza pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, in special pentru circuite uzuale cu curenti de pornire redusi. Alegerea protectiei trebuie realizata in functie de proiect, sectiunea conductorului si consumatorii conectati.

Ce inseamna curba B la un intrerupator automat?

Curba B indica un comportament de declansare rapida la supracurent, fiind folosita frecvent pentru circuite rezidentiale si aplicatii cu sarcini fara varfuri mari de curent la pornire.

Se monteaza pe sina DIN?

Da. Aparatul este proiectat pentru montaj rapid pe sina DIN conform IEC/EN 60715 si ocupa aproximativ un modul in tablou.

Ce conductori pot fi conectati la borne?

Bornele accepta conductori cu sectiunea intre 1 si 25 mm2. Pentru o conexiune corecta, respectati cuplul de strangere de 2 pana la 2.4 Nm si cerintele proiectului electric.

Este suficient pentru protectia la electrocutare?

Nu. Un intrerupator automat protejeaza in principal la suprasarcina si scurtcircuit. Protectia diferentiala se asigura separat, prin alegerea unui dispozitiv diferential adecvat instalatiei.
