Descriere

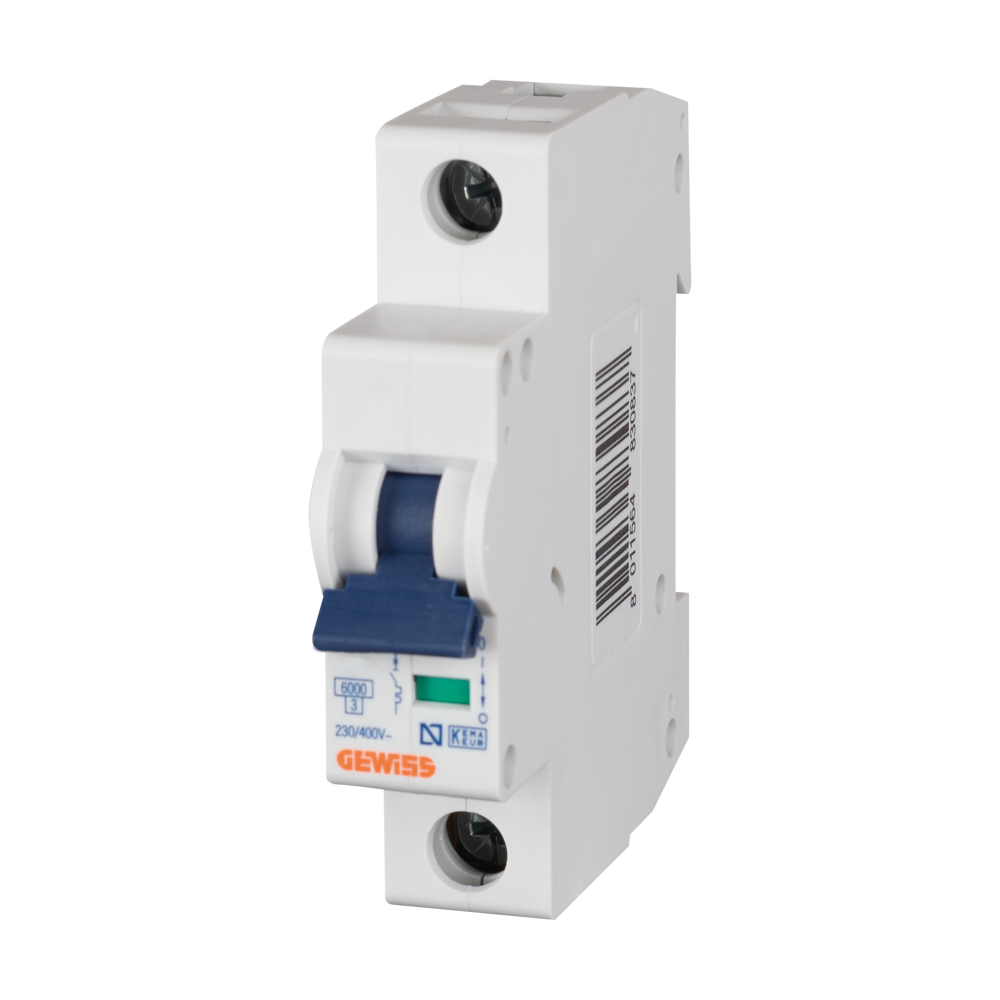

Intrerupatorul automat magnetotermic 1P de 20 A este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Curba de declansare C il recomanda pentru circuite generale si consumatori cu curenti de pornire moderati, utilizati frecvent in tablouri electrice rezidentiale sau in aplicatii de joasa tensiune. Aparatul permite si actionarea manuala pentru separarea circuitului la interventii sau verificari.

Echipamentul are un pol protejat, curent nominal de 20 A, curba caracteristica C si ocupa 1 modul in tabloul electric. Functioneaza la tensiune nominala de 230-400 V AC, cu frecventa nominala de 50/60 Hz. Capacitatea de rupere conform EN 60898 la 230 V este de 6000 A, iar tensiunea de izolatie Ui este de 500 V. Tensiunea nominala de tinere la impuls Uimp este de 4 kV. Produsul este realizat conform standardelor IEC/EN 60898 si IEC/EN 60947-2.

Pentru conectare sunt acceptate conductoare rigide sau flexibile cu sectiune de pana la 25 mm2. Cuplul nominal de strangere al bornelor este de 2 Nm. Montajul se face in tablouri electrice modulare, iar dimensionarea protectiei trebuie corelata cu sectiunea cablului, puterea consumatorilor si configuratia circuitului protejat.

Produsul este prevazut pentru utilizare la temperaturi ambientale intre -25 si +40 grade C si poate fi depozitat intre -25 si +80 grade C. Dispune de 4000 de manevre electrice si 10000 de manevre mecanice declarate. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie realizate numai de personal calificat, cu alimentarea circuitului intrerupta si cu respectarea normativelor electrice aplicabile.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat de 20 A cu curba C?

Se utilizeaza pentru protectia unui circuit electric dimensionat corespunzator impotriva suprasarcinilor si scurtcircuitelor. Curba C este potrivita pentru circuite generale si consumatori cu varfuri moderate de curent la pornire.

Ce inseamna capacitatea de rupere de 6 kA?

Capacitatea de rupere de 6 kA indica nivelul maxim declarat al curentului de scurtcircuit pe care aparatul il poate intrerupe in conditiile standardului aplicabil. Alegerea trebuie corelata cu nivelul de scurtcircuit estimat in punctul de instalare.

Cate module ocupa in tablou?

Aparatul ocupa 1 modul in tabloul electric modular.

Ce conductoare pot fi conectate?

Sunt acceptate conductoare rigide sau flexibile cu sectiune de pana la 25 mm2. Pentru o conexiune corecta, bornele se strang la cuplul nominal de 2 Nm.

Poate fi montat de orice persoana?

Nu. Montajul si verificarea instalatiei electrice trebuie efectuate de personal calificat, cu circuitul fara tensiune si cu respectarea normativelor aplicabile.
