Descriere

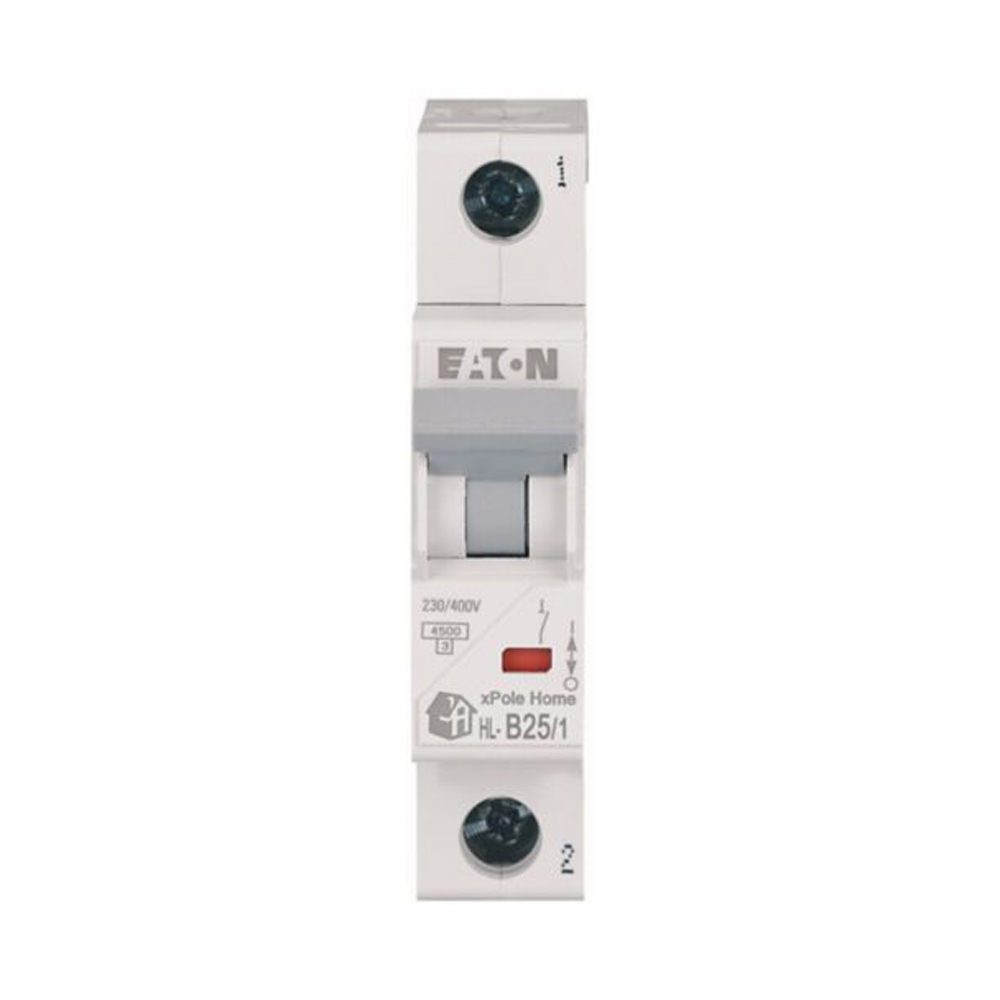

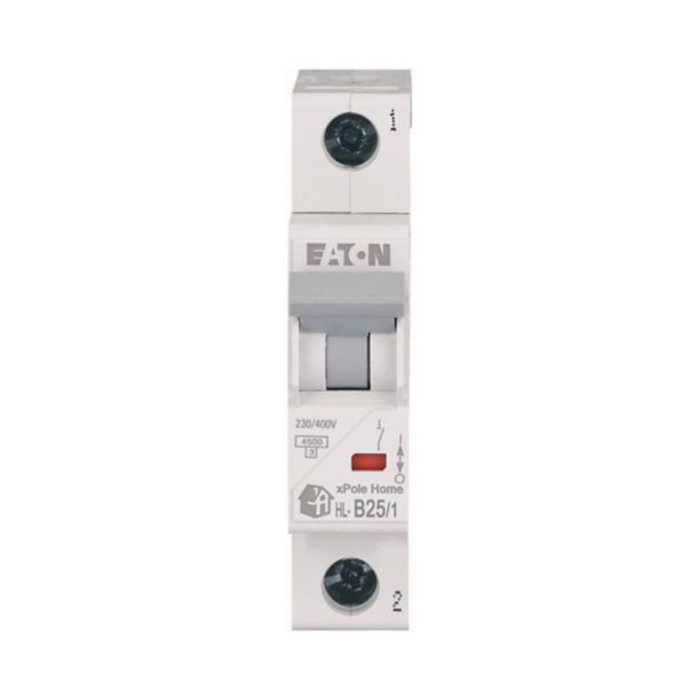

Acest intrerupator automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Constructia cu un pol il recomanda pentru circuite monofazate, iar curba de declansare B este adecvata circuitelor cu curenti de pornire redusi, utilizate frecvent pentru iluminat si consumatori uzuali din instalatii rezidentiale sau comerciale.

Aparatul are curent nominal de 25 A, tensiune nominala de 230/400 V AC, frecventa de 50/60 Hz si capacitate nominala de rupere la scurtcircuit de 4.5 kA, conform IEC/EN 60898-1. Face parte din clasa de selectivitate 3 si are tensiune nominala de tinere la impuls de 4 kV. Pentru varianta cu un pol, latimea este de 17.5 mm, echivalenta cu un modul, iar inaltimea aparatului este de 80 mm. Gradul de protectie este IP20.

Montajul se realizeaza rapid pe sina DIN conform IEC/EN 60715, prin clema cu trei pozitii de fixare, care permite demontarea dintr-un sistem cu bara de distributie existent. Alimentarea poate fi realizata de sus sau de jos. Bornele superioare si inferioare sunt de tip lift/open-mouthed, compatibile cu conductoare de 1-25 mm2; cuplul de strangere recomandat pentru borne este de 2-2.4 Nm. Aparatul este compatibil cu bare de distributie standard, cu grosime de 0.8-2 mm.

Pentru exploatare sigura, dimensionarea intrerupatorului trebuie facuta in functie de sectiunea conductorului, sarcina circuitului, curentul de scurtcircuit prezumat si schema generala de protectie a tabloului. Aparatul asigura protectie magnetotermica, dar nu inlocuieste un intrerupator diferential acolo unde este necesara protectia la curenti reziduali. Instalarea, verificarea conexiunilor si repunerea sub tensiune trebuie realizate de personal calificat, cu respectarea normelor aplicabile instalatiilor electrice.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 25 A cu curba B?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Curba B este potrivita in mod uzual pentru circuite cu curenti de pornire redusi, precum circuite de iluminat sau consumatori rezidentiali obisnuiti.

Cate module ocupa in tabloul electric?

Aparatul are un pol si o latime de 17.5 mm, echivalenta cu un modul standard in tabloul electric.

Se monteaza pe sina DIN?

Da. Se fixeaza pe sina DIN conform IEC/EN 60715, folosind clema de montaj cu trei pozitii de fixare.

Ce conductoare pot fi conectate la borne?

Bornele accepta conductoare cu sectiunea cuprinsa intre 1 si 25 mm2. Pentru o conexiune sigura, bornele se strang la cuplul indicat de 2-2.4 Nm.

Poate inlocui un intrerupator diferential?

Nu. Acest aparat ofera protectie magnetotermica la suprasarcina si scurtcircuit. Pentru protectia la curenti reziduali este necesar un intrerupator diferential sau un aparat combinat adecvat configuratiei instalatiei.
