Descriere

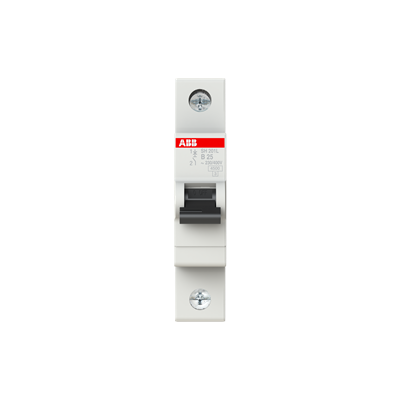

Acest intrerupator automat miniatural este destinat protectiei circuitelor electrice de joasa tensiune din tablouri rezidentiale. Aparatul limiteaza curentul si utilizeaza doua mecanisme de declansare: protectie termica temporizata la suprasarcina si protectie electromecanica la scurtcircuit. Curba B il recomanda pentru circuite uzuale, corect dimensionate, unde curentii de pornire sunt redusi.

Echipamentul are 1 pol protejat, curent nominal de 25 A si caracteristica de declansare B. Functioneaza la tensiune nominala de utilizare 230/400 V AC, 50/60 Hz, iar capacitatea nominala de rupere este de 4.5 kA la 230/400 V AC. Respecta standardul IEC/EN 60898-1, are clasa de limitare a energiei 3, tensiune nominala de izolatie de 440 V si tensiune nominala de tinere la impuls de 4 kV. Pierderea de putere declarata este de 3.2 W per pol la conditiile nominale de functionare.

Montajul se realizeaza pe sina DIN TH35-7.5 sau TH35-15, conform IEC 60715, iar pozitia de instalare poate fi oricare. Ocupa 1 modul de 17.5 mm si are dimensiuni nete de aproximativ 17.5 x 85 x 69 mm. Conectarea se face prin borne cu surub de tip cage terminal, cu cuplu de strangere de 2 Nm. Bornele accepta conductori rigizi sau multifilari de 0.75-25 mm2 si conductori flexibili cu ferula de 0.75-16 mm2.

Gradul de protectie este IP20, respectiv IP40 atunci cand aparatul este instalat intr-un tablou cu capac. Este adecvat pentru temperaturi ambientale de functionare intre -25 si +55 grade C si pentru depozitare intre -40 si +70 grade C. Selectarea curentului nominal, a caracteristicii de declansare, a sectiunii conductoarelor si a coordonarii cu protectiile diferentiale trebuie efectuata de personal calificat, in functie de instalatia electrica si de normele aplicabile.

Intrebari frecvente

Pentru ce se foloseste un intrerupator automat de 25 A cu curba B?

Se foloseste pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Caracteristica B este destinata in principal circuitelor uzuale cu curenti de pornire redusi, atunci cand dimensionarea instalatiei o permite.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea nominala de rupere este de 4.5 kA la tensiunea de 230/400 V AC.

Se poate monta pe sina DIN?

Da. Aparatul se monteaza pe sina DIN TH35-7.5 sau TH35-15, conform IEC 60715, si ocupa un modul de 17.5 mm.

Ce sectiuni de cablu pot fi conectate?

Bornele cu surub accepta conductori rigizi si multifilari cu sectiuni intre 0.75 si 25 mm2, respectiv conductori flexibili cu ferula intre 0.75 si 16 mm2. Strangerea se realizeaza la un cuplu de 2 Nm.

Este potrivit pentru montaj direct intr-un spatiu expus?

Nu. Aparatul are grad de protectie IP20, iar protectia poate ajunge la IP40 doar dupa instalarea intr-un tablou prevazut cu capac. Montajul trebuie realizat intr-o carcasa sau un tablou adecvat aplicatiei.
