Descriere

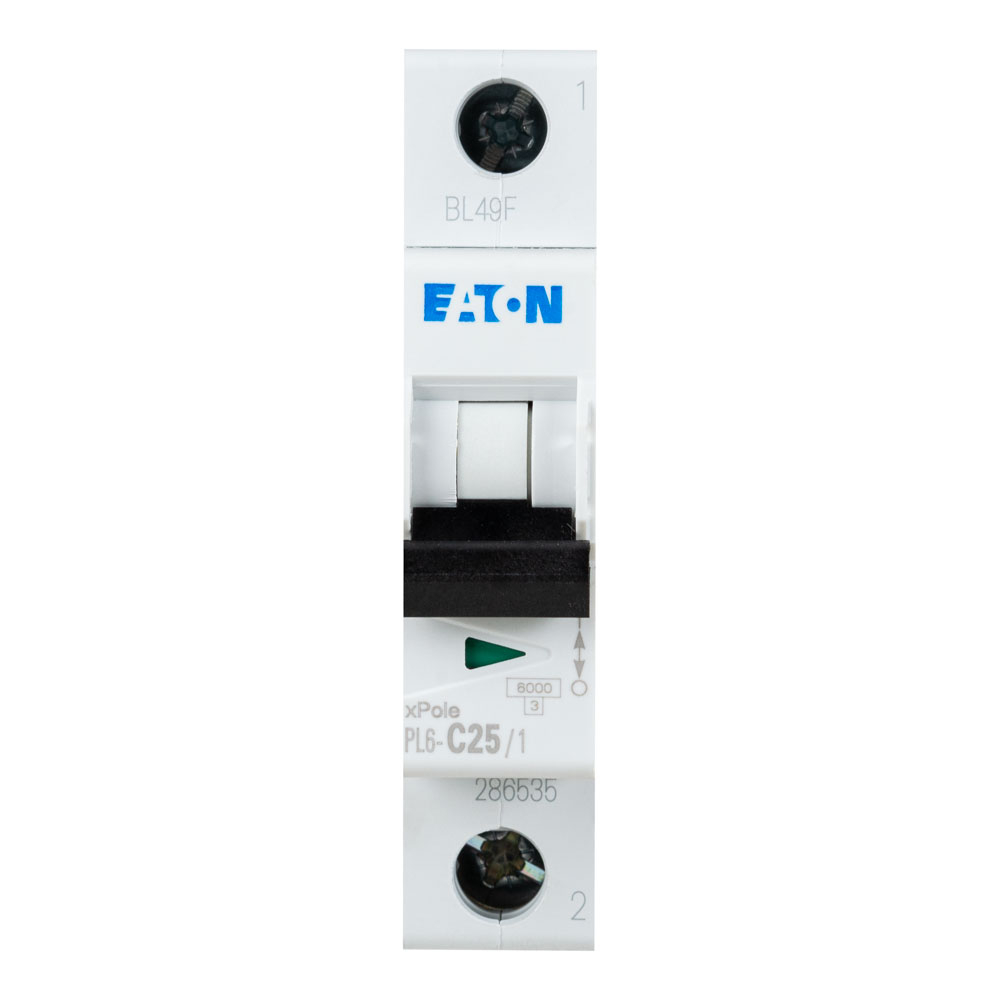

Acest intrerupator automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Are un pol protejat, curent nominal de 25A si caracteristica de declansare C, fiind o alegere potrivita pentru tablouri electrice din aplicatii rezidentiale si comerciale, in functie de proiectul instalatiei si de sarcina circuitului protejat.

Functioneaza in curent alternativ la tensiune operationala maxima de 230V si frecventa de 50-60Hz. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 6kA, iar tensiunea nominala de izolatie Ui este 440V. Echipamentul are tensiune nominala de tinere la impuls Uimp de 4kV, clasa de limitare a curentului 3, categorie de supratensiune III si grad de poluare 2.

Aparatul ocupa un singur modul, are latimea de 17.7 mm, inaltimea de 73 mm si adancimea de 85 mm, cu adancime de incorporare de 70.5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Constructia permite utilizarea de accesorii compatibile, atunci cand configuratia tabloului necesita completari functionale.

Gradul de protectie este IP20, astfel ca produsul trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia necesara la atingere si la conditiile de mediu. Domeniul de temperatura ambientala declarat este intre -25 grade C si 75 grade C. Montajul, dimensionarea protectiei, alegerea sectiunii conductoarelor si verificarea capacitatii de scurtcircuit a instalatiei trebuie realizate de personal calificat, cu respectarea normativelor electrice aplicabile.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat 1P de 25A?

Este utilizat pentru protectia unui circuit monofazat impotriva suprasarcinilor si scurtcircuitelor, atunci cand dimensionarea instalatiei necesita un curent nominal de 25A.

Ce inseamna caracteristica de declansare C?

Caracteristica C defineste comportamentul de declansare al protectiei la supracurent. Alegerea acesteia trebuie corelata cu tipul consumatorilor si cu parametrii circuitului electric.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 6kA.

Ce conductoare pot fi conectate la borne?

Bornele accepta conductoare rigide sau multifilare cu sectiuni cuprinse intre 1 si 25 mm2.

Poate fi montat fara carcasa sau tablou electric?

Nu. Gradul de protectie IP20 impune montarea in interiorul unui tablou sau al unei carcase adecvate, care protejeaza impotriva atingerii accidentale si a influentelor externe.
