Descriere

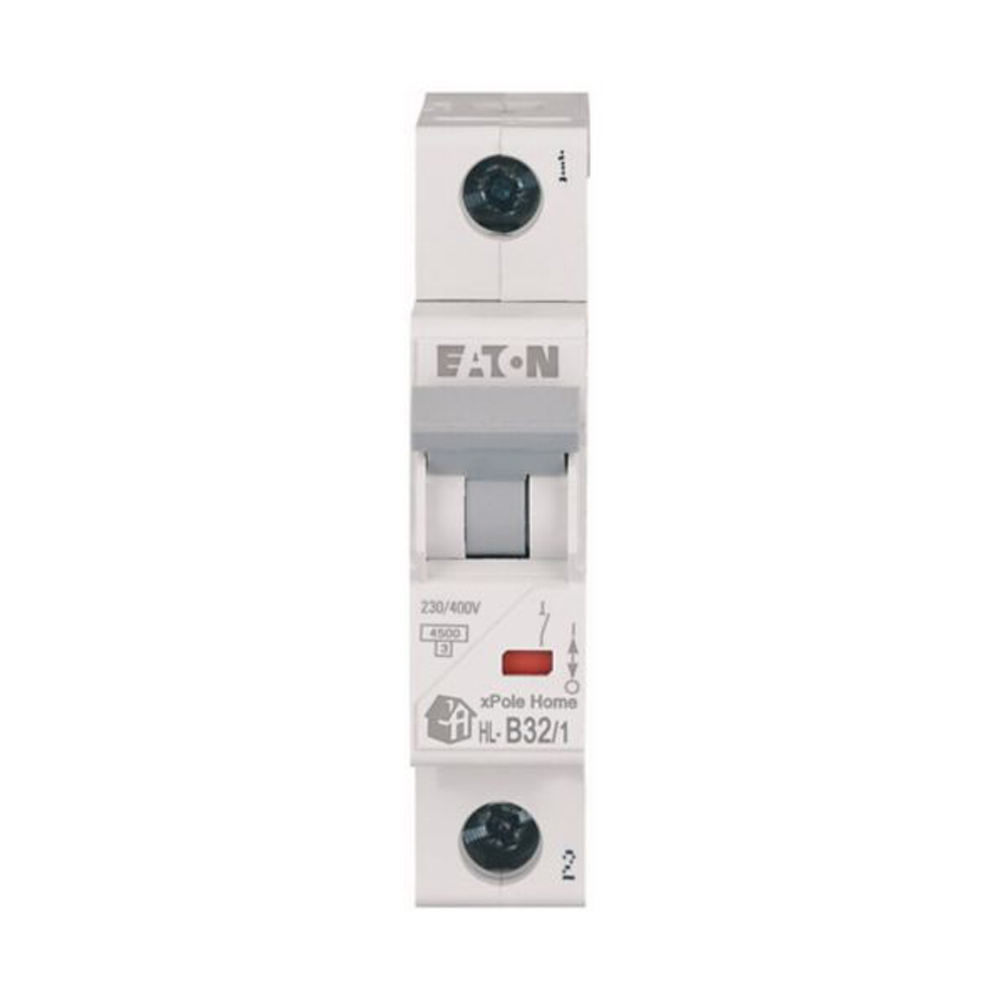

Acest intrerupator automat miniatural este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Are un singur pol protejat, curent nominal de 32 A si curba de declansare B, fiind adecvat pentru circuite cu sarcini uzuale, unde se urmareste o reactie rapida la curenti de defect. Este recomandat pentru tablouri electrice din aplicatii rezidentiale si comerciale.

Aparatul functioneaza in curent alternativ, la tensiune operationala maxima de 230 V AC si frecventa de 50/60 Hz. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 4.5 kA, iar clasa de limitare a curentului este 3. Tensiunea nominala de izolatie este de 440 V, tensiunea nominala de tinere la impuls este de 4 kV, categoria de supratensiune este III, iar gradul de poluare admis este 3.

Ocupa un singur modul in tablou si are latimea de 17.7 mm. Dimensiunile declarate sunt 85 mm lungime/adancime si 73 mm inaltime, iar adancimea de incorporare este de 44 mm. Bornele accepta conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2. Produsul permite utilizarea de echipamente auxiliare compatibile si este indicat pentru instalare incastrata in tablouri electrice corespunzatoare.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat in interiorul unui tablou sau al unei carcase care asigura protectia necesara la atingere si la conditiile de mediu. Temperatura ambianta de functionare declarata este intre -25 grade C si 75 grade C; cresterea temperaturii influenteaza capacitatea de transport a curentului. Alegerea protectiei, dimensionarea conductoarelor, verificarea curentului de scurtcircuit disponibil si conectarea trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat de 32 A?

Este destinat protectiei circuitelor monofazate de curent alternativ, cu un singur pol protejat, din tablouri electrice rezidentiale sau comerciale.

Ce inseamna curba de declansare B?

Curba B indica o caracteristica de declansare potrivita in mod uzual pentru circuite cu sarcini obisnuite si curenti de pornire redusi, cum ar fi iluminatul sau prizele dimensionate corespunzator.

Care este capacitatea de rupere?

Capacitatea nominala de rupere este de 4.5 kA conform IEC/EN 60898-1. Aceasta trebuie sa fie compatibila cu nivelul de curent de scurtcircuit estimat in punctul de instalare.

Ce sectiune de conductor poate fi conectata?

Bornele accepta conductori rigizi sau multifilari cu sectiuni cuprinse intre 1 si 25 mm2.

Poate fi montat fara carcasa sau tablou?

Nu. Gradul de protectie IP20 impune montajul in interiorul unui tablou sau al unei carcase adecvate, iar instalarea trebuie efectuata de personal calificat.
