Descriere

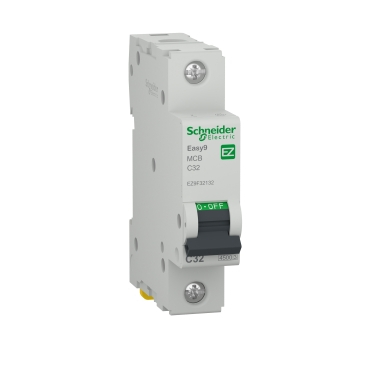

Intrerupatorul automat modular din gama Easy9 este destinat protectiei circuitelor monofazate de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Are un pol protejat, curent nominal de 32 A si caracteristica de declansare curba C, adecvata circuitelor cu curenti de pornire moderati. Aparatul poate fi utilizat si pentru izolatie, in conformitate cu standardul IEC 60898-1.

Echipamentul functioneaza la tensiunea nominala de 230 V AC, 50 Hz, iar capacitatea nominala de rupere este de 4500 A Icn la 230 V AC, conform IEC 60898-1. Declansatorul termo-magnetic asigura protectia la suprasarcina si scurtcircuit, cu prag magnetic intre 5 si 10 x In. Tensiunea nominala de tinere la impuls este de 4 kV. Dimensiunile sunt 82 mm inaltime, 18 mm latime si 74 mm adancime, ocupand 2 pasi de 9 mm pe sina DIN.

Montajul se realizeaza prin clipsare pe sina DIN, in tablouri electrice modulare. Bornele tip tunel permit conectarea conductorilor rigizi cu sectiunea intre 1 si 25 mm2 sau a conductorilor flexibili cu sectiunea intre 1 si 16 mm2, atat sus, cat si jos. Cuplul de strangere recomandat pentru borne este de 2 N m. Indicatorul de pozitie al contactului permite verificarea vizuala a starii aparatului.

Produsul are grad de protectie IP20 ca aparat individual si poate atinge IP40 atunci cand este instalat intr-o carcasa modulara corespunzatoare. Intervalul de temperatura pentru utilizare este intre -25 si 60 grade C, iar temperatura de depozitare este intre -40 si 85 grade C. Nu include protectie diferentiala la curenti de scurgere, astfel ca pentru protectia persoanelor trebuie utilizat impreuna cu un dispozitiv diferential adecvat, ales si montat de personal calificat.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 32 A cu curba C?

Este utilizat pentru protectia circuitelor de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Curba C este potrivita pentru circuite cu curenti de pornire moderati, cu declansare magnetica intre 5 si 10 ori curentul nominal.

Cate module ocupa in tabloul electric?

Aparatul are latimea de 18 mm, echivalenta cu un modul standard de tablou electric, si se monteaza pe sina DIN.

Ce conductori pot fi conectati la borne?

Bornele tip tunel accepta conductori rigizi intre 1 si 25 mm2 si conductori flexibili intre 1 si 16 mm2. Strangerea se realizeaza cu un cuplu de 2 N m.

Asigura protectie diferentiala la curent de scurgere?

Nu. Acest aparat protejeaza la suprasarcina si scurtcircuit, fara functie diferentiala. Pentru protectie la curenti de scurgere este necesar un intrerupator diferential compatibil.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere este de 4.5 kA la 230 V AC, conform IEC 60898-1.
