Descriere

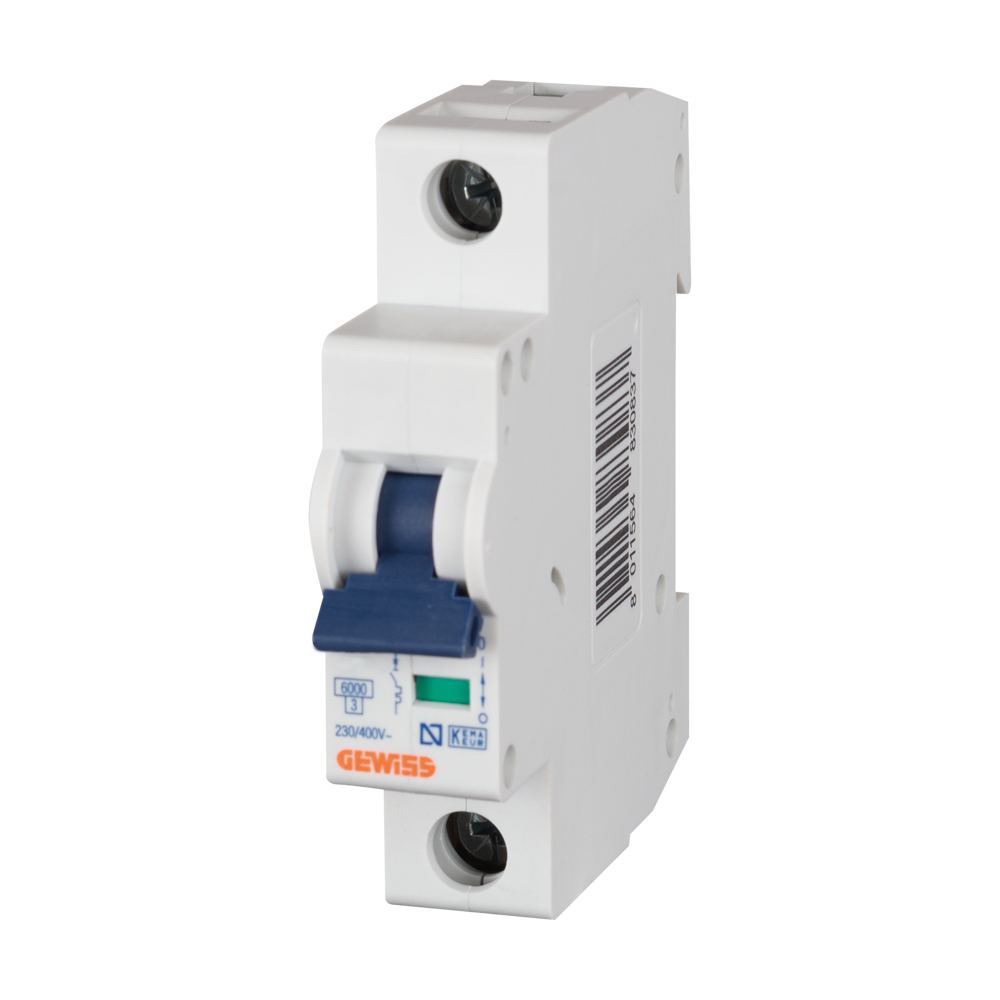

Intrerupatorul automat modular este destinat protectiei circuitelor electrice din tablouri rezidentiale, comerciale sau aplicatii tehnice. Configuratia cu 1 pol il recomanda pentru circuite monofazate, iar curba de declansare C este adecvata circuitelor care pot avea curenti de pornire moderati, in limitele stabilite prin proiectul electric.

Echipamentul are curent nominal de 32 A, tensiune nominala de 230-400 V si frecventa nominala de 50/60 Hz. Capacitatea de rupere conform EN 60898 la 230 V este de 6000 A, iar capacitatea de rupere conform IEC/EN 60947-2 la 230 V este de 6 kA. Tensiunea de izolatie Ui este de 500 V, iar tensiunea nominala de tinere la impuls Uimp este de 4 kV. Aparatul respecta standardele IEC/EN 60898 si IEC/EN 60947-2.

Aparatul ocupa 1 modul in tabloul electric. Conectarea permite cabluri rigide si flexibile cu sectiune de pana la 25 mm2, iar cuplul nominal de strangere al bornelor este de 2 Nm. Montajul si cablarea trebuie realizate cu alimentarea intrerupta, folosind conductori dimensionati corect pentru circuit, sarcina si conditiile de instalare.

Temperatura de functionare este cuprinsa intre -25 si +40 grade C, iar temperatura de stocare intre -25 si +80 grade C. Durabilitatea declarata este de 4000 manevre electrice si 10000 manevre mecanice. Pentru protectie corecta, selectarea intrerupatorului trebuie facuta de personal calificat, in functie de sectiunea conductorilor, curentul de sarcina, curentul de scurtcircuit disponibil si schema tabloului electric.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat circuitelor electrice protejate printr-un singur pol, utilizate in tablouri de distributie. Alegerea finala trebuie corelata cu sectiunea conductorilor, puterea consumatorilor si proiectul instalatiei.

Ce inseamna curba de declansare C?

Curba C indica o caracteristica de declansare utilizata frecvent pentru circuite cu curenti de pornire moderati. Dimensionarea trebuie stabilita de un electrician calificat, in functie de tipul consumatorilor conectati.

Care este capacitatea de rupere?

Capacitatea de rupere este de 6 kA la 230 V, conform datelor tehnice declarate pentru acest aparat.

Ce sectiune maxima de cablu poate fi conectata?

Bornele accepta conductori rigizi sau flexibili cu sectiune de pana la 25 mm2. Respectati cuplul nominal de strangere de 2 Nm si instructiunile de montaj aplicabile.

Poate fi instalat in orice tablou electric?

Aparatul ocupa un modul, dar compatibilitatea instalarii depinde de configuratia tabloului, bara de montaj, schema electrica si parametrii circuitului. Montajul trebuie efectuat cu alimentarea oprita de personal calificat.
