Descriere

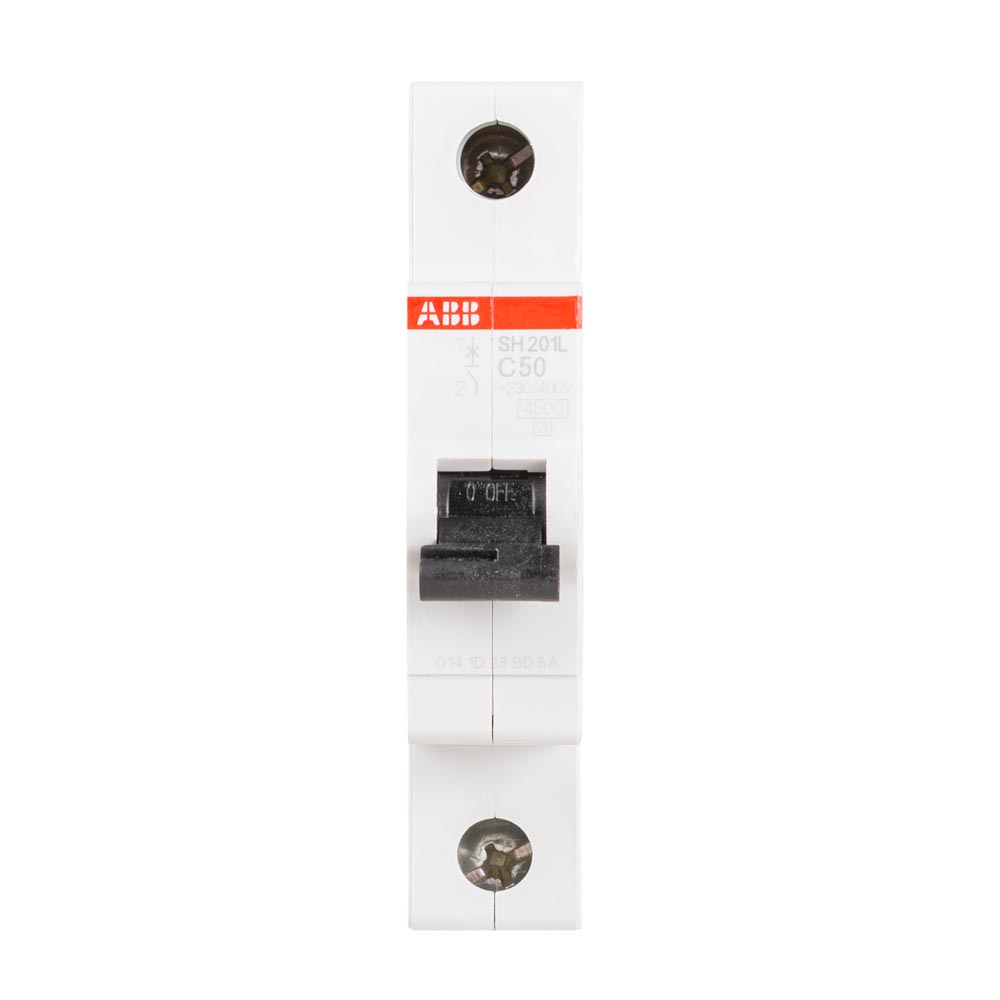

Acest intrerupator automat modular cu un pol este conceput pentru protectia circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Caracteristica de declansare C il recomanda pentru circuite cu sarcini uzuale rezidentiale sau comerciale, inclusiv aplicatii unde pot aparea curenti de pornire moderati. Dispune de indicator de pozitie ON/OFF si actionare manuala cu maneta marcata I/O.

Curentul nominal este de 50 A, iar tensiunea operationala nominala conform IEC 60898-1 este de 230 V AC, la frecventa de 50/60 Hz. Capacitatea nominala de rupere este de 4.5 kA la 230/400 V AC. Aparatul respecta standardul IEC/EN 60898-1, are clasa de limitare a energiei 3, tensiune nominala de izolatie Ui de 440 V si tensiune de tinere la impuls Uimp de 4 kV. Durabilitatea electrica declarata este de 10.000 cicluri AC, iar durabilitatea mecanica este de 20.000 cicluri.

Montajul se realizeaza pe sina DIN TH35 de 35 x 7.5 mm sau 35 x 15 mm, conform IEC 60715, in orice pozitie de instalare. Ocupa un singur modul, avand latimea de 17.5 mm, inaltimea de 85 mm si adancimea de 69 mm. Conectarea se face prin borne cu surub tip cage terminal, cu cuplu de strangere recomandat de 2 Nm. Bornele accepta conductori rigizi sau multifilari de 0.75 pana la 25 mm2 si conductori flexibili cu ferula de 0.75 pana la 16 mm2.

Pentru exploatare corecta, aparatul trebuie instalat intr-un tablou electric adecvat, de catre personal calificat, cu respectarea schemei electrice, a sectiunii conductorilor si a coordonarii protectiilor din instalatie. Gradul de protectie este IP20, respectiv IP40 atunci cand este montat intr-o incinta prevazuta cu capac. Temperatura de functionare admisa este intre -25 si +55 grade C, iar temperatura de depozitare intre -40 si +70 grade C. Categoria de supratensiune este III, iar gradul de poluare admis este 2.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat cu 1 pol si 50 A?

Este utilizat pentru protectia unui circuit monofazat impotriva suprasarcinilor si scurtcircuitelor, atunci cand proiectul electric prevede un curent nominal de 50 A si dimensionarea cablurilor este corespunzatoare.

Ce inseamna curba de declansare C?

Curba C indica o caracteristica de declansare potrivita pentru numeroase circuite de uz general si pentru sarcini care pot avea curenti de pornire moderati. Alegerea protectiei trebuie realizata in functie de tipul consumatorilor si de calculele instalatiei.

Se poate monta pe sina DIN standard?

Da. Aparatul este compatibil cu sina DIN TH35 de 35 x 7.5 mm sau 35 x 15 mm si ocupa un singur modul de 17.5 mm in tabloul electric.

Ce sectiuni de conductori pot fi conectate?

Bornele cu surub accepta conductori rigizi sau multifilari intre 0.75 si 25 mm2. Pentru conductori flexibili cu ferula, intervalul admis este intre 0.75 si 16 mm2.

Este protejat impotriva atingerii directe?

Aparatul are grad de protectie IP20. Pentru o protectie superioara a ansamblului, se instaleaza intr-un tablou sau o incinta cu capac, unde gradul de protectie declarat pentru aparat este IP40.
