Descriere

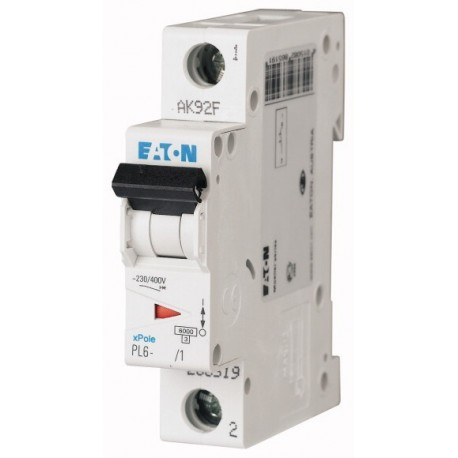

Acest mini-intrerupator automat unipolar este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Caracteristica de declansare C il recomanda pentru circuite in care pot aparea curenti de pornire moderati, fiind potrivit pentru tablouri electrice din aplicatii rezidentiale si comerciale. Dispozitivul protejeaza un singur pol si functioneaza in curent alternativ. ([eaton.com](https://www.eaton.com/cz/cs-cz/skuPage.286539.html))

Curentul nominal este de 63 A, iar capacitatea nominala de rupere conform IEC/EN 60898-1 este de 6 kA. Tensiunea operationala maxima este de 230 V AC, frecventa nominala este de 50-60 Hz, tensiunea nominala de izolatie este de 440 V, iar tensiunea nominala de tinere la impuls este de 4 kV. Aparatul are clasa de limitare a curentului 3, categoria de supratensiune III, gradul de poluare 2 si este conform RoHS. ([eaton.com](https://www.eaton.com/cz/cs-cz/skuPage.286539.html))

Pentru integrarea in tablouri modulare, aparatul ocupa un modul si are latimea de 17,7 mm. Dimensiunile totale sunt de 85 mm adancime, 73 mm inaltime si 17,7 mm latime, iar adancimea de incorporare este de 70,5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Constructia permite utilizarea de echipamente auxiliare compatibile. ([eaton.com](https://www.eaton.com/cz/cs-cz/skuPage.286539.html))

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau intr-o carcasa adecvata, care sa previna accesul la partile active. Domeniul temperaturii ambientale de functionare este intre -25 grade C si 75 grade C; la cresterea temperaturii ambientale, capacitatea de transport a curentului se reduce liniar cu aproximativ 0,5 procente pentru fiecare grad C. Alegerea protectiei, dimensionarea conductoarelor, montajul si verificarea instalatiei trebuie realizate de personal calificat, cu respectarea instructiunilor de instalare si a normativelor aplicabile. ([eaton.com](https://www.eaton.com/cz/cs-cz/skuPage.286539.html))

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat unipolar de 63 A?

Este utilizat pentru protectia unui circuit electric pe un singur pol impotriva suprasarcinilor si scurtcircuitelor, in tablouri electrice rezidentiale sau comerciale.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare utilizata frecvent pentru circuite cu curenti de pornire moderati. Selectarea corecta se face in functie de consumatori, conductoare si proiectul instalatiei.

Ce conductoare pot fi conectate?

Bornele accepta conductoare rigide sau multifilare cu sectiuni cuprinse intre 1 si 25 mm2. ([eaton.com](https://www.eaton.com/cz/cs-cz/skuPage.286539.html))

Poate fi instalat direct intr-un spatiu accesibil?

Nu. Gradul de protectie IP20 impune montarea intr-un tablou sau intr-o carcasa corespunzatoare, iar lucrarile de instalare trebuie efectuate de personal calificat. ([eaton.com](https://www.eaton.com/cz/cs-cz/skuPage.286539.html))

La ce tensiune functioneaza?

Este destinat circuitelor de curent alternativ, cu tensiune operationala maxima de 230 V AC si frecventa de 50-60 Hz. ([eaton.com](https://www.eaton.com/cz/cs-cz/skuPage.286539.html))
