Descriere

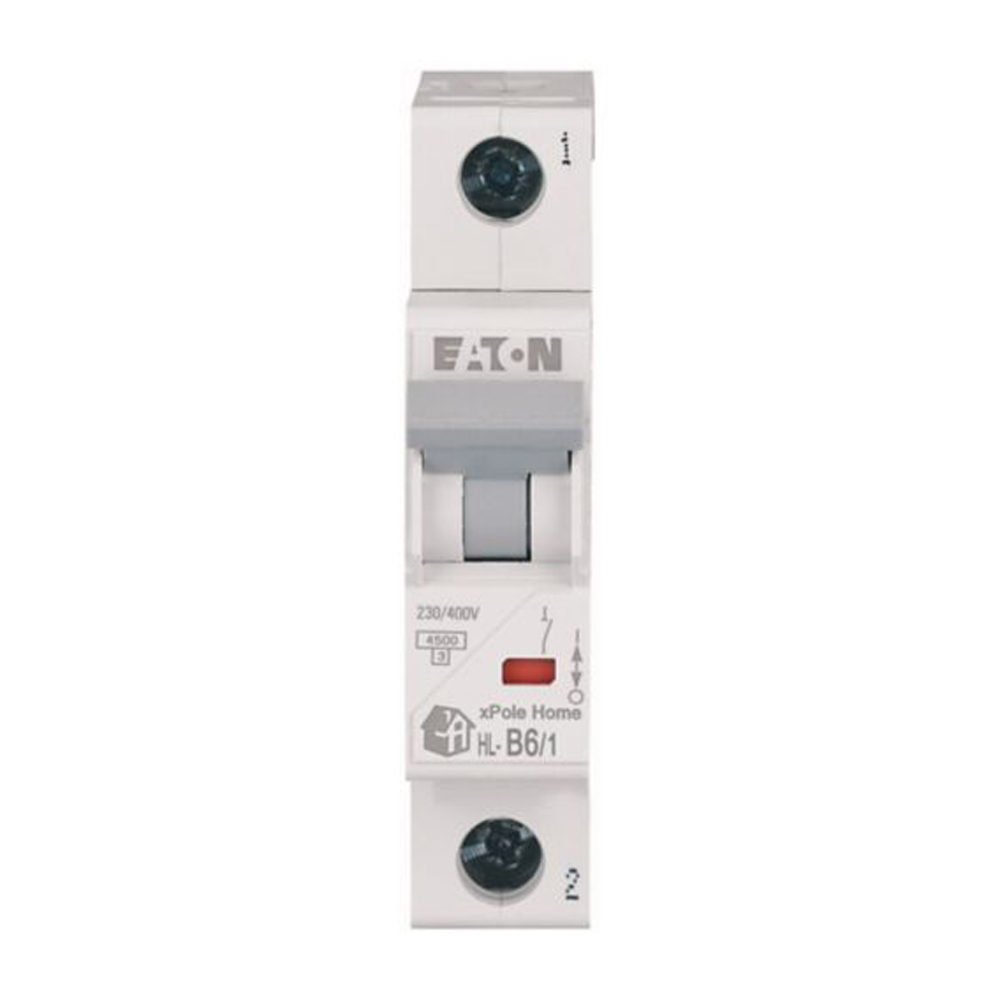

Intrerupatorul automat miniatural din gama xPole Home este destinat protectiei la suprasarcina si scurtcircuit a unui circuit monofazat. Constructia cu un pol protejat il recomanda pentru echiparea tablourilor electrice din locuinte, cladiri comerciale si alte instalatii de distributie de joasa tensiune, in care este necesara protectia individuala a unui conductor de faza.

Aparatul are curent nominal de 6 A, caracteristica de declansare B si capacitate nominala de rupere de 4,5 kA conform IEC/EN 60898-1. Este proiectat pentru retele de curent alternativ, cu tensiune operationala maxima de 230 V AC si frecventa de 50/60 Hz. Tensiunea nominala de izolatie este de 440 V, tensiunea nominala de tinere la impuls este de 4 kV, iar incadrarea este in categoria III de supratensiune si gradul de poluare 3. Dispozitivul are clasa de limitare a curentului 3 si este conform RoHS.

Intrerupatorul ocupa un singur modul, avand latimea de 17,7 mm, adancimea incorporata de 44 mm, dimensiuni exterioare de 85 x 73 x 17,7 mm si masa de aproximativ 0,12 kg. Conectarea accepta conductoare rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Se monteaza in tabloul electric pe sina DIN compatibila, iar alegerea protectiei trebuie corelata cu sectiunea cablului, consumatorii circuitului si nivelul de scurtcircuit disponibil in instalatie.

Gradul de protectie este IP20, astfel ca aparatul trebuie montat intr-o carcasa sau intr-un tablou care asigura protectia necesara la atingere si la influentele mediului. Temperatura ambianta de utilizare indicata este intre -25 si +75 grade C. Instalarea, dimensionarea si verificarea circuitului trebuie realizate de personal calificat, cu alimentarea intrerupta, respectand cerintele aplicabile ale tabloului electric si instructiunile de montaj.

Intrebari frecvente

Pentru ce tip de circuit se utilizeaza acest intrerupator automat de 6 A?

Este destinat protectiei la suprasarcina si scurtcircuit a unui circuit monofazat de 230 V AC, fiind potrivit pentru circuite dimensionate corespunzator la 6 A.

Ce inseamna curba de declansare B?

Curba B indica modul de raspuns la supracurenti si este utilizata frecvent pentru circuite cu curenti de pornire redusi, precum anumite circuite de iluminat sau consumatori rezistivi.

Cate module ocupa in tabloul electric?

Aparatul are constructie monopolara si ocupa un singur modul, cu latimea de 17,7 mm.

Ce sectiuni de conductoare pot fi conectate?

Bornele accepta conductoare rigide sau multifilare cu sectiuni cuprinse intre 1 si 25 mm2. Sectiunea utilizata trebuie aleasa conform proiectului si protejata corespunzator.

Poate fi montat fara tablou electric?

Nu. Are grad de protectie IP20 si trebuie instalat intr-un tablou sau intr-o carcasa adecvata, de catre personal calificat.
