Descriere

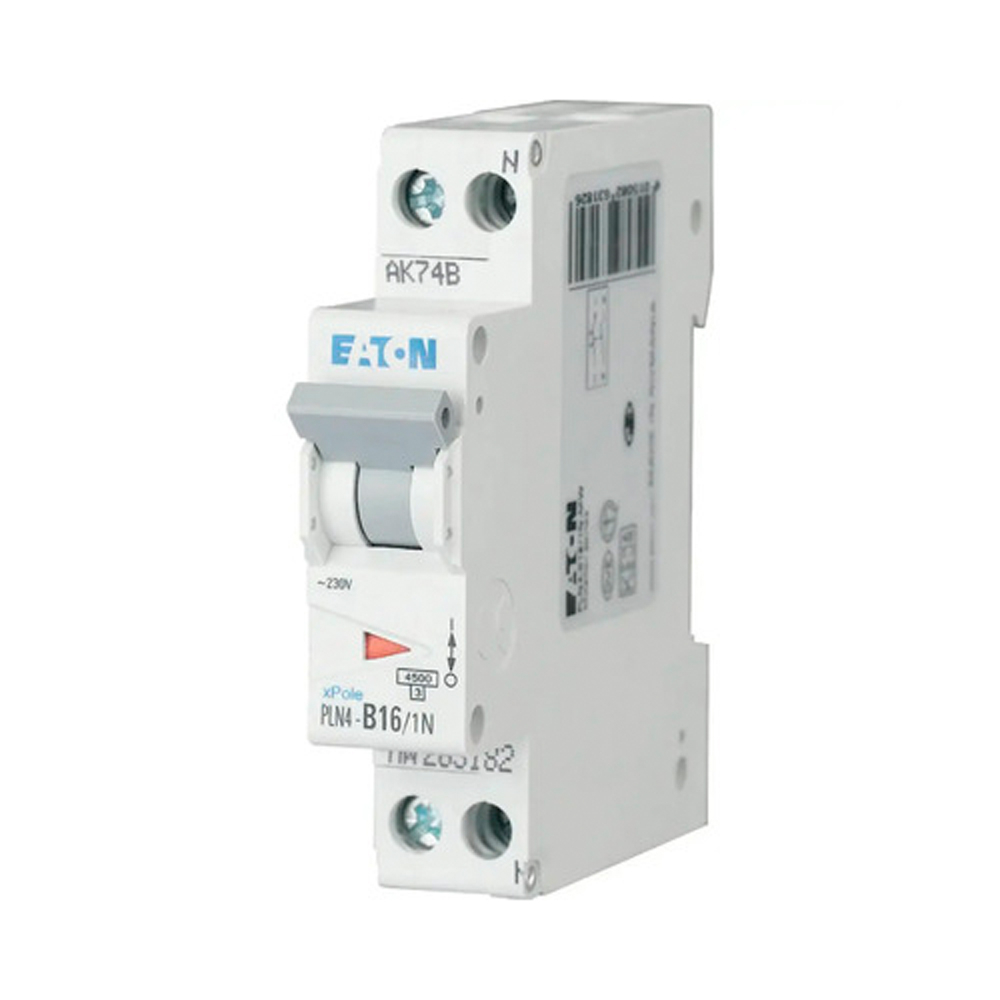

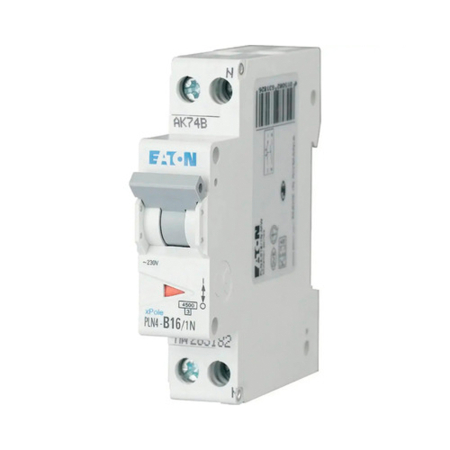

Intrerupatorul automat miniatural 1P+N este destinat protectiei circuitelor monofazate de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Cu un pol protejat si neutru asociat, este o alegere potrivita pentru tablouri electrice rezidentiale si comerciale, unde este necesara separarea clara a circuitelor de iluminat, prize sau consumatori compatibili cu protectia de 16 A. Curba B il recomanda pentru circuite uzuale cu curenti de pornire redusi.

Aparatul are curent nominal de 16 A, tensiune nominala de 230 V AC si frecventa nominala de 50/60 Hz. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 4.5 kA, iar tensiunea nominala de izolatie Ui este de 440 V. Rezistenta la impuls Uimp este de 4 kV, categoria de supratensiune este III, iar gradul de poluare admis este 2. Constructia are latime de un modul, 17.5 mm, cu dimensiuni declarate de 80 x 75 x 17.5 mm si grad de protectie IP20. Produsul este marcat CE si este conform RoHS.

Montajul se realizeaza rapid pe sina DIN conform IEC/EN 60715, iar carcasa compacta de un modul ajuta la economisirea spatiului in tablou. Este compatibil cu bare pieptene standard, care pot fi pozitionate sus sau jos, in functie de configuratia tabloului. Indicatorul de pozitie al contactelor permite verificarea vizuala a starii aparatului, iar sistemul de ghidare pentru borne contribuie la realizarea unei conexiuni ordonate si sigure.

Instalarea, dimensionarea conductoarelor si alegerea protectiei trebuie realizate de personal calificat, conform proiectului electric si normativelor aplicabile. Capacitatea de rupere de 4.5 kA trebuie corelata cu nivelul curentului de scurtcircuit disponibil in punctul de instalare. Aparatul este destinat utilizarii in interiorul tablourilor, unde protectia IP20 este adecvata, iar temperatura ambientala de functionare este intre -25 grade C si +75 grade C.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intrerupator automat de 16 A?

Este destinat protectiei circuitelor monofazate de 230 V AC impotriva suprasarcinii si scurtcircuitului. Poate fi utilizat in tablouri rezidentiale sau comerciale, pentru circuite dimensionate corespunzator la 16 A.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N indica un pol protejat pentru conductorul de faza si un neutru asociat. Aparatul are latimea de un modul si este conceput pentru circuite monofazate.

Ce capacitate de rupere are?

Capacitatea nominala de rupere este de 4.5 kA conform IEC/EN 60898-1. Inainte de instalare, aceasta valoare trebuie verificata in raport cu curentul de scurtcircuit disponibil la locul montajului.

Se poate monta pe sina DIN?

Da. Aparatul este prevazut pentru montaj rapid pe sina DIN conform IEC/EN 60715 si este compatibil cu bare pieptene standard pozitionate sus sau jos.

Este adecvat pentru montaj in exterior?

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia necesara pentru mediul de utilizare.
