Descriere

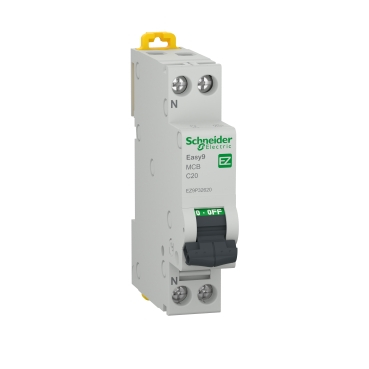

Acest intrerupator automat miniatura este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N are un pol protejat, fiind potrivita pentru circuite rezidentiale si aplicatii de distributie electrica unde este necesara protectia fazei si comutarea simultana a fazei si neutrului. Aparatul este adecvat si pentru izolatie conform IEC 60898-1.

Curentul nominal este de 20 A, iar caracteristica de declansare este curba C, cu declansare magnetica in intervalul 5...10 x In. Functioneaza la tensiune nominala de 230 V c.a., 50 Hz, iar capacitatea nominala de rupere este de 4500 A Icn la 230 V c.a., conform SR EN 60898-1. Dispune de declansator termo-magnetic, clasa de limitare 3, tensiune nominala de izolatie de 440 V si tensiune de tinere la impuls de 4 kV.

Montajul se realizeaza clipsabil pe sina DIN, in tablouri electrice modulare. Aparatul ocupa 2 module de 9 mm, avand dimensiuni de 81 mm inaltime, 18 mm latime si 78 mm adancime. Bornele tip tunel permit conectarea conductoarelor rigide cu sectiunea intre 1 si 16 mm2, atat din partea superioara, cat si din partea inferioara. Indicatorul de pozitie al contactelor permite verificarea vizuala a starii aparatului.

Pentru exploatare sigura, alegerea calibrului trebuie corelata cu sectiunea conductorului, puterea consumatorilor si conditiile reale ale instalatiei. Instalarea, conectarea si verificarea circuitului trebuie efectuate cu alimentarea oprita, de personal calificat, respectand schema tabloului, cuplul de strangere indicat de producator si cerintele aplicabile instalatiilor electrice. Durabilitatea declarata este de 10000 cicluri mecanice si 4000 cicluri electrice.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat 1P+N de 20 A?

Este utilizat pentru protectia circuitelor monofazate impotriva suprasarcinilor si scurtcircuitelor. Se foloseste in tablouri electrice atunci cand circuitul si conductorii sunt dimensionati corespunzator pentru un curent nominal de 20 A.

Ce inseamna curba C?

Curba C indica domeniul de declansare magnetica de 5...10 ori curentul nominal. Este utilizata frecvent pentru circuite cu sarcini uzuale si curenti de pornire moderati.

Ce capacitate de rupere are aparatul?

Capacitatea nominala de rupere este de 4500 A Icn la 230 V c.a., 50 Hz, conform SR EN 60898-1.

Pe ce suport se monteaza?

Se monteaza clipsabil pe sina DIN si ocupa 2 module de 9 mm, avand o latime totala de 18 mm.

Ce conductoare se pot conecta la borne?

Bornele tip tunel accepta conductoare rigide cu sectiuni intre 1 si 16 mm2. Conectarea trebuie efectuata conform cerintelor instalatiei si de catre personal calificat.
