Descriere

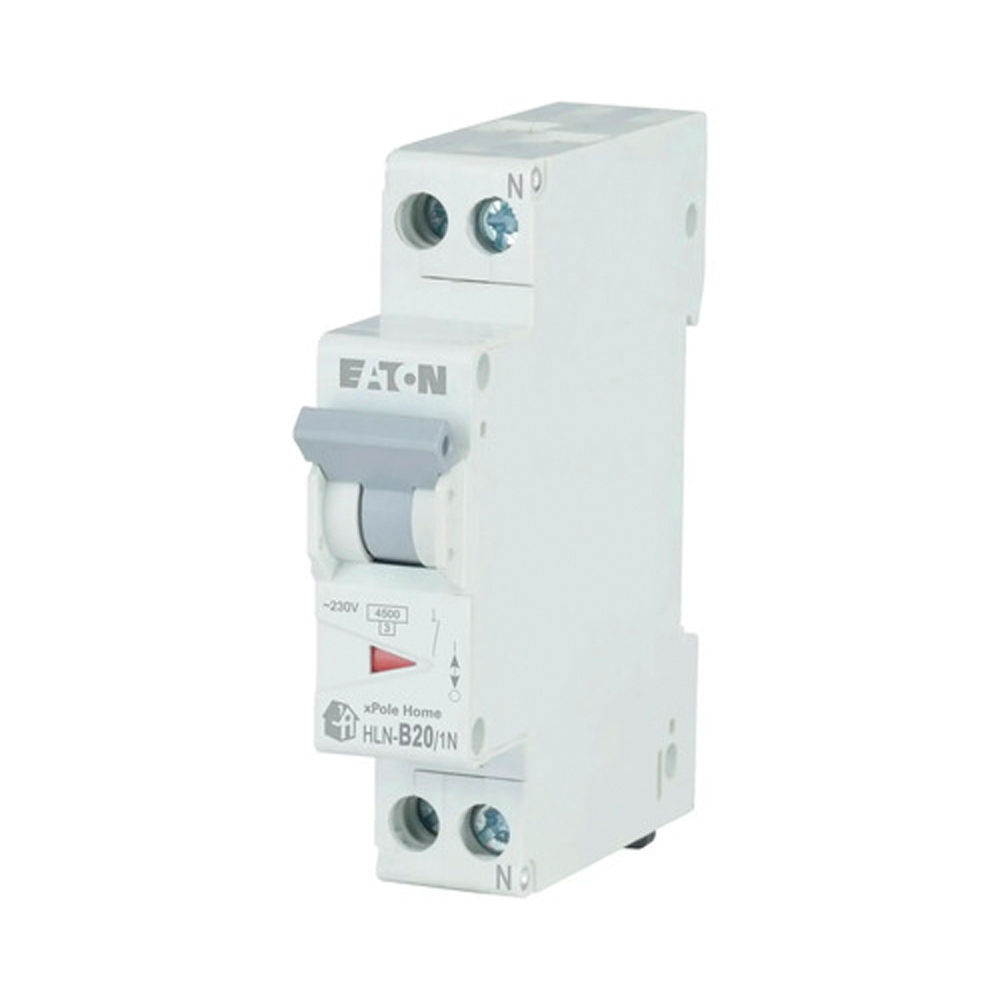

Acest intrerupator automat miniatural este destinat protectiei la suprasarcina si scurtcircuit a circuitelor monofazate de joasa tensiune. Configuratia 1P+N include un pol protejat si conexiune pentru nul, fiind potrivita pentru organizarea circuitelor din tablouri electrice rezidentiale, comerciale sau pentru aplicatii de instalatii electrice cu alimentare la curent alternativ.

Aparatul are curent nominal de 20 A, caracteristica de declansare B si tensiune nominala de 230 V AC, la frecventa de 50/60 Hz. Capacitatea nominala de comutare si capacitatea nominala de intrerupere la scurtcircuit conform IEC/EN 60898-1 sunt de 4.5 kA. Tensiunea nominala de izolatie este de 440 V, tensiunea nominala de rezistenta la impuls este de 4 kV, iar categoria de supratensiune este III. Produsul are marcaj CE si conformitate RoHS.

Pentru montaj, intrerupatorul ocupa un spatiu modular, cu latime de 17.5 mm, inaltime de 75 mm si adancime de 80 mm; adancimea de incorporare este de 70.5 mm. Se instaleaza in tablou electric pe sina DIN. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2, ceea ce permite integrarea in circuite de distributie dimensionate corespunzator.

Gradul de protectie IP20 impune montarea in interiorul unui tablou sau al unei carcase care asigura protectia impotriva atingerii accidentale si a influentelor de mediu. Temperatura ambianta de functionare declarata este intre -25 grade C si 75 grade C; la temperaturi ridicate trebuie luate in calcul conditiile de instalare si dimensionarea circuitului. Montajul, conectarea si verificarea instalatiei trebuie realizate numai cu alimentarea intrerupta, de personal calificat, in conformitate cu normele aplicabile.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat circuitelor monofazate de 230 V AC, unde este necesara protectia la suprasarcina si scurtcircuit, cu un curent nominal de pana la 20 A.

Ce inseamna curba de declansare B?

Curba B defineste comportamentul la declansare magnetica si este utilizata in mod uzual pentru circuite cu sarcini obisnuite, unde curentii de pornire nu sunt foarte mari.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de intrerupere la scurtcircuit este de 4.5 kA, conform IEC/EN 60898-1, la tensiunea nominala indicata de 230 V AC.

Ce sectiune de conductor poate fi conectata?

Bornele accepta conductori rigizi sau multifilari cu sectiuni cuprinse intre 1 si 25 mm2.

Este un intrerupator diferential?

Nu. Datele tehnice confirmate il identifica drept intrerupator automat miniatural pentru protectie la supracurent; pentru protectie diferentiala este necesar un dispozitiv dedicat, ales si dimensionat corespunzator instalatiei.
