Descriere

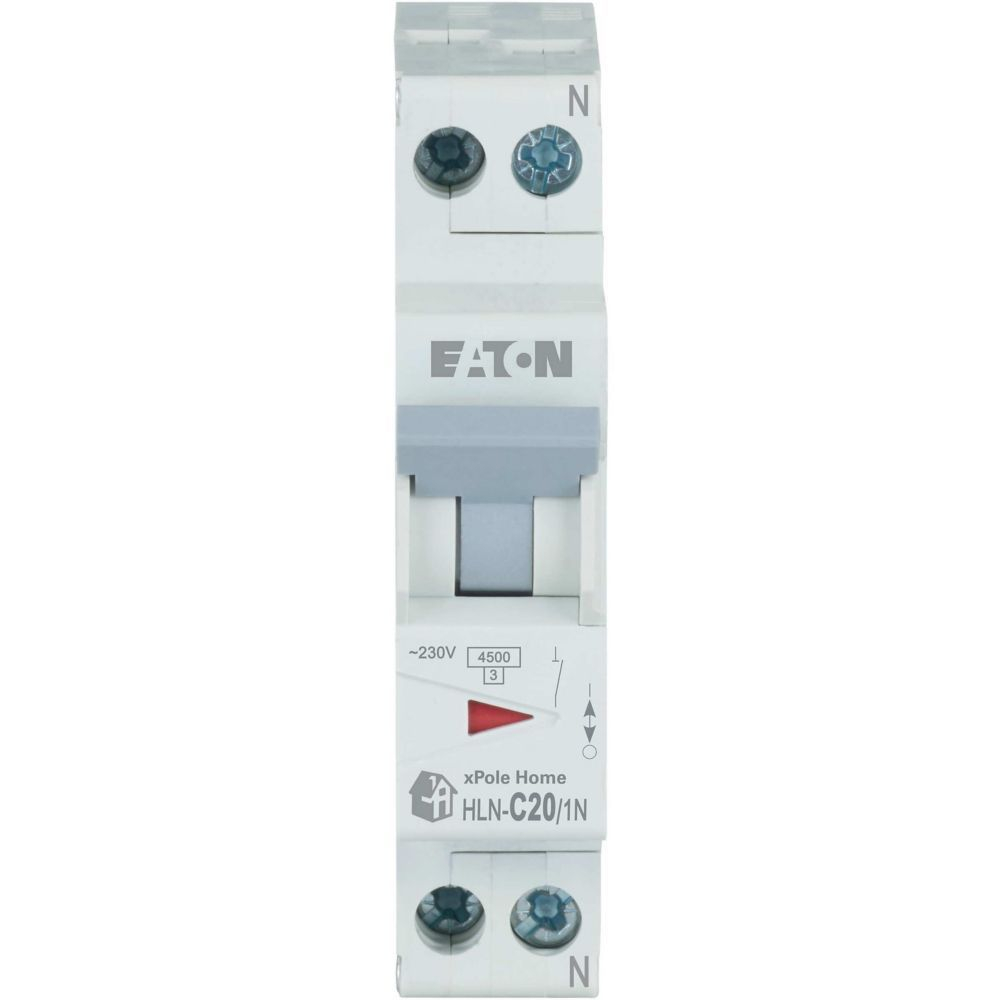

Acest intrerupator automat modular este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N permite utilizarea sa in tablouri de distributie unde este necesara protectia conductorului de faza impreuna cu deconectarea neutrului, fiind potrivit pentru aplicatii rezidentiale si pentru instalatii comerciale de mica putere.

Curentul nominal este de 20 A, iar caracteristica de declansare este curba C. Capacitatea nominala de rupere la scurtcircuit Icn este de 4.5 kA la 230 V, conform EN 60898. Aparatul are grad de protectie IP20, specific utilizarii in interiorul unui tablou electric sau al unei carcase care asigura protectia necesara impotriva atingerii partilor active.

Montajul se realizeaza in tablouri electrice modulare, pe sina DIN. Pentru alegerea corecta a aparatului, curentul nominal trebuie corelat cu sectiunea conductoarelor, puterea consumatorilor si conditiile reale de instalare. Caracteristica C este adecvata circuitelor care pot prezenta curenti de pornire moderati, atunci cand dimensionarea instalatiei o permite.

Instalarea, conectarea si verificarea protectiei trebuie efectuate numai de personal calificat, cu alimentarea oprita si cu respectarea normativelor electrice aplicabile. Inainte de punerea sub tensiune se recomanda verificarea strangerii conexiunilor, a compatibilitatii cu tabloul si a coordonarii cu protectiile diferentiale, sigurantele din amonte si conductoarele circuitului.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat 1P+N de 20 A?

Se utilizeaza pentru protectia circuitelor monofazate impotriva suprasarcinii si scurtcircuitului, atunci cand proiectul electric necesita un aparat cu curent nominal de 20 A si deconectare 1P+N.

Ce inseamna curba de declansare C?

Curba C indica modul de declansare magnetica al intrerupatorului automat. Este folosita frecvent pentru circuite cu curenti de pornire moderati, iar alegerea trebuie facuta in functie de consumatori si de dimensionarea instalatiei.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 230 V, conform EN 60898.

Unde se monteaza acest intrerupator automat?

Se monteaza pe sina DIN, in interiorul unui tablou electric modular sau al unei carcase adecvate pentru instalatii electrice.

Poate fi instalat fara un electrician?

Nu. Conectarea si verificarea aparatelor de protectie electrica trebuie realizate de personal calificat, cu respectarea normativelor aplicabile si a instructiunilor de instalare.
