Descriere

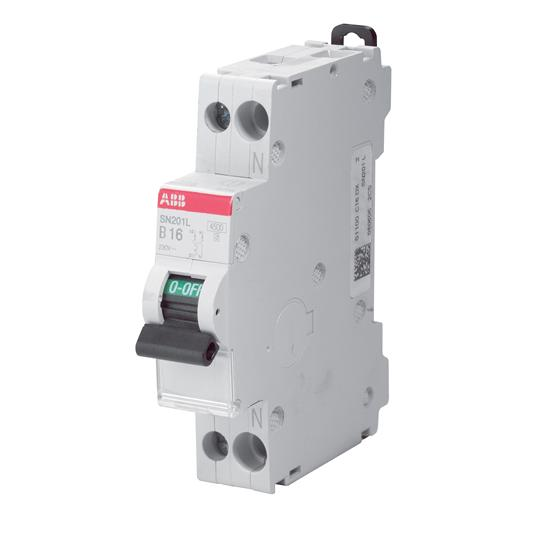

Acest intrerupator automat magnetotermic 1P+N este proiectat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Este destinat in special tablourilor de distributie finale din aplicatii rezidentiale si poate fi utilizat pentru protectia circuitelor cu cabluri lungi in sisteme TN si IT. Formatul de un modul ajuta la utilizarea eficienta a spatiului din tablou.

Aparatul are curent nominal de 20A, caracteristica de declansare C si un singur pol protejat, cu neutru comutat. Functioneaza la tensiune nominala de 230 V AC si frecventa de 50/60 Hz. Capacitatea nominala de rupere Icn este de 4.5 kA, conform IEC/EN 60898-1. Tensiunea de izolatie este de 500 V, iar tensiunea nominala de tinere la impuls este de 4 kV. Curba C asigura declansarea magnetica la un curent cuprins intre 5 si 10 ori curentul nominal.

Montajul se realizeaza pe sina DIN de 35 mm, cu sistem de fixare rapida. Latimea este de 17.6 mm, echivalenta cu un modul, iar dimensiunile sunt aproximativ 85 x 68.9 x 17.6 mm. Bornele permit conectarea conductoarelor cu sectiune de pana la 16 mm2 sus si jos, iar cuplul de strangere recomandat este de 1.2 Nm. Constructia include suport pentru etichetarea circuitului si permite utilizarea accesoriilor auxiliare dedicate gamei.

Carcasa are grad de protectie IP4X, iar bornele au grad de protectie IP2X. Aparatul este prevazut pentru functionare la temperaturi ambientale intre -25 si +55 grade C si pentru depozitare intre -40 si +70 grade C. Selectarea corecta a curentului nominal, a sectiunii cablului si a capacitatii de rupere trebuie realizata de personal calificat, in functie de parametrii instalatiei si de curentul de scurtcircuit disponibil. Pentru protectia persoanelor la curenti de defect este necesara asocierea cu echipamente diferentiale adecvate, atunci cand proiectul o impune.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat 1P+N de 20A?

Este utilizat pentru protectia unui circuit monofazat impotriva suprasarcinii si scurtcircuitului. Configuratia 1P+N protejeaza polul de faza si comuta simultan faza si neutrul.

Ce inseamna curba de declansare C?

Curba C este potrivita pentru circuite cu curenti de pornire moderati. Declansarea magnetica are loc la un curent cuprins intre 5 si 10 ori curentul nominal.

Se monteaza pe sina DIN?

Da. Aparatul este conceput pentru montaj pe sina DIN de 35 mm si ocupa un singur modul in tabloul electric.

Poate fi folosit ca protectie diferentiala?

Nu. Un intrerupator magnetotermic protejeaza la suprasarcina si scurtcircuit. Protectia la curenti reziduali necesita un intrerupator diferential sau o solutie magnetotermica diferentiala adecvata.

Ce sectiune maxima de conductor poate fi conectata?

Bornele permit conectarea conductoarelor cu sectiune de pana la 16 mm2, cu respectarea cuplului de strangere de 1.2 Nm si a instructiunilor de instalare.
