Descriere

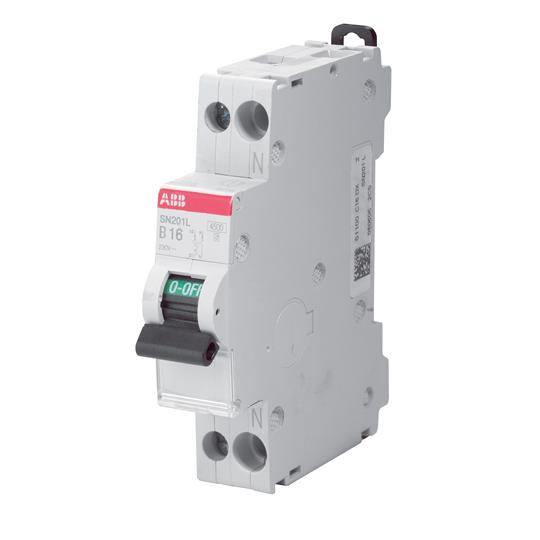

Acest mini-intrerupator automat 1P+N este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu faza si nul intr-un singur modul il recomanda pentru tablouri electrice de distributie finala, inclusiv pentru protectia circuitelor cu trasee de cablu mai lungi in sisteme TN si IT. Curba C permite utilizarea pe circuite cu sarcini rezistive sau inductive cu curent de pornire redus. ([datasheet.octopart.com](https://datasheet.octopart.com/2CSS245101R0024-ABB-Control-datasheet-182200022.pdf?utm_source=openai))

Are 2 poli in configuratie 1P+N, curent nominal de 2 A si caracteristica de declansare C, cu prag magnetic intre 5 si 10 ori curentul nominal. Tensiunea nominala de utilizare este de 230 V AC, frecventa nominala este 50-60 Hz, iar capacitatea nominala de rupere la scurtcircuit Icn este de 4,5 kA. Aparatul respecta standardul IEC/EN 60898-1, are tensiune de izolatie Ui de 500 V si tensiune nominala de impuls Uimp de 4 kV. ([library.e.abb.com](https://library.e.abb.com/public/141f1171b4184f8796b341db8db8d3a7/2CSC402001B0201.pdf?x-sign=OuJXRQE2LWjArFV6uQnadJvv5Jt66fi7XdxYsh%2BnPytmmmpGUiF%2BXCDu5cOWYCZM&utm_source=openai))

Montajul se realizeaza pe sina DIN de 35 mm conform EN 60715, prin sistem de cuplare rapida. Aparatul ocupa un singur modul, cu dimensiuni aproximative de 85 x 68,9 x 17,6 mm si greutate de circa 110 g. Bornele superioare si inferioare accepta conductori cu sectiunea de pana la 16 mm2, iar cuplul de strangere indicat este de 1,2 Nm. ([library.e.abb.com](https://library.e.abb.com/public/141f1171b4184f8796b341db8db8d3a7/2CSC402001B0201.pdf?x-sign=OuJXRQE2LWjArFV6uQnadJvv5Jt66fi7XdxYsh%2BnPytmmmpGUiF%2BXCDu5cOWYCZM&utm_source=openai))

Pentru exploatare corecta, intrerupatorul trebuie ales in functie de sectiunea conductorului, consumul circuitului si curentul de scurtcircuit disponibil la locul instalarii. Gradul de protectie al carcasei este IP4X, iar cel al bornelor este IP2X. Temperatura ambianta de utilizare este intre -25 si +55 grade C, iar instalarea, conectarea si verificarea protectiei trebuie efectuate de personal calificat, cu alimentarea deconectata. ([library.e.abb.com](https://library.e.abb.com/public/141f1171b4184f8796b341db8db8d3a7/2CSC402001B0201.pdf?x-sign=OuJXRQE2LWjArFV6uQnadJvv5Jt66fi7XdxYsh%2BnPytmmmpGUiF%2BXCDu5cOWYCZM&utm_source=openai))

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat 1P+N de 2 A?

Este utilizat pentru protectia circuitelor electrice finale impotriva suprasarcinilor si scurtcircuitelor, in special acolo unde proiectul electric necesita o protectie calibrata la 2 A. ([datasheet.octopart.com](https://datasheet.octopart.com/2CSS245101R0024-ABB-Control-datasheet-182200022.pdf?utm_source=openai))

Ce inseamna curba de declansare C?

Curba C indica declansarea magnetica la un curent cuprins intre 5 si 10 ori curentul nominal. Este adecvata pentru circuite cu sarcini rezistive sau inductive cu curent de pornire redus. ([library.e.abb.com](https://library.e.abb.com/public/141f1171b4184f8796b341db8db8d3a7/2CSC402001B0201.pdf?x-sign=OuJXRQE2LWjArFV6uQnadJvv5Jt66fi7XdxYsh%2BnPytmmmpGUiF%2BXCDu5cOWYCZM&utm_source=openai))

Cum se monteaza acest intrerupator automat?

Se fixeaza pe sina DIN de 35 mm conform EN 60715. Conectarea conductoarelor si stabilirea protectiei corespunzatoare circuitului trebuie realizate de un electrician calificat. ([library.e.abb.com](https://library.e.abb.com/public/141f1171b4184f8796b341db8db8d3a7/2CSC402001B0201.pdf?x-sign=OuJXRQE2LWjArFV6uQnadJvv5Jt66fi7XdxYsh%2BnPytmmmpGUiF%2BXCDu5cOWYCZM&utm_source=openai))

Care este capacitatea nominala de rupere?

Capacitatea nominala de rupere la scurtcircuit Icn este de 4,5 kA la 230 V AC. ([library.e.abb.com](https://library.e.abb.com/public/141f1171b4184f8796b341db8db8d3a7/2CSC402001B0201.pdf?x-sign=OuJXRQE2LWjArFV6uQnadJvv5Jt66fi7XdxYsh%2BnPytmmmpGUiF%2BXCDu5cOWYCZM&utm_source=openai))

Ce sectiune maxima de conductor poate fi conectata?

Bornele permit conectarea conductoarelor cu sectiunea de pana la 16 mm2, cu un cuplu de strangere recomandat de 1,2 Nm. ([library.e.abb.com](https://library.e.abb.com/public/141f1171b4184f8796b341db8db8d3a7/2CSC402001B0201.pdf?x-sign=OuJXRQE2LWjArFV6uQnadJvv5Jt66fi7XdxYsh%2BnPytmmmpGUiF%2BXCDu5cOWYCZM&utm_source=openai))
