Descriere

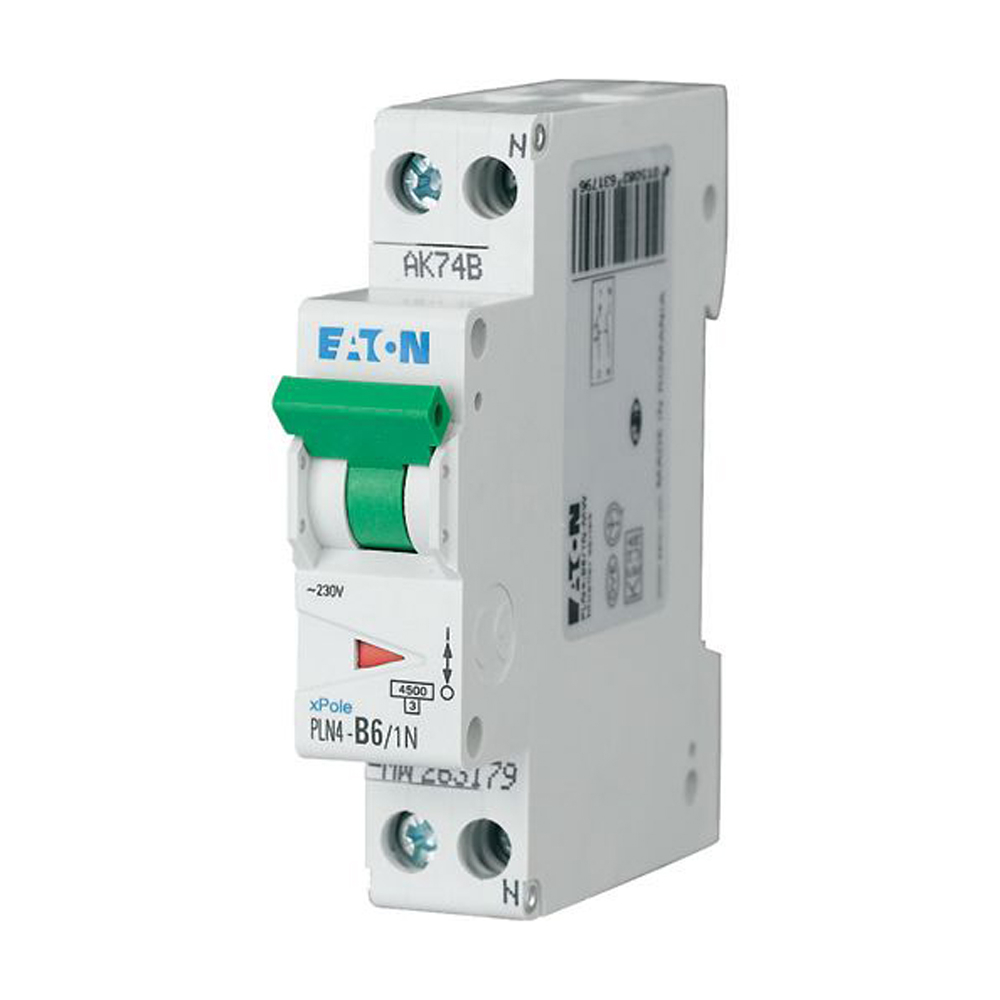

Acest intrerupator automat modular este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N il face potrivit pentru circuite cu faza si nul, in tablouri electrice pentru locuinte, spatii comerciale sau instalatii cu cerinte similare. Curentul nominal de 2 A il recomanda pentru circuite de comanda, semnalizare sau alte consumatoare dimensionate corespunzator.

Produsul are curent nominal de 2 A, caracteristica de declansare C si constructie 1P+N. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 230 V, conform EN 60898. Gradul de protectie declarat este IP20, ceea ce impune instalarea in interiorul unui tablou sau al unei carcase care asigura protectia necesara impotriva atingerii si influentelor de mediu.

Montajul se realizeaza pe sina DIN, in tablouri de distributie compatibile. Conductoarele se conecteaza la bornele aparatului numai dupa intreruperea completa a alimentarii, cu respectarea schemei de conexiuni, a sectiunii conductoarelor si a cuplului de strangere indicat de producator. Alegerea sectiunii cablului si a protectiei din amonte trebuie efectuata in functie de proiectul instalatiei si de curentul admisibil al circuitului.

Pentru functionare sigura, aparatul trebuie utilizat exclusiv in instalatii de curent alternativ si in limitele electrice pentru care este proiectat. Gradul IP20 nu asigura protectie la apa, praf fin sau contact accidental din exteriorul tabloului. Instalarea, verificarea si punerea in functiune trebuie realizate de personal calificat, iar intrerupatorul automat nu inlocuieste un dispozitiv diferential atunci cand protectia la curenti reziduali este necesara.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat de 2 A?

Este potrivit pentru protectia circuitelor monofazate dimensionate la 2 A, cum ar fi anumite circuite de comanda, semnalizare sau consumatori cu putere redusa. Dimensionarea trebuie realizata in functie de cablu, consumator si proiectul instalatiei.

Ce inseamna curba de declansare C?

Curba C este folosita frecvent la circuite unde pot aparea varfuri moderate de curent la pornire. Alegerea caracteristicii corecte se face in functie de tipul consumatorului si de conditiile reale ale circuitului.

Se poate monta pe sina DIN?

Da. Aparatul este conceput pentru montaj in tablouri electrice cu sina DIN compatibila.

Are protectie diferentiala incorporata?

Nu. Este un intrerupator automat pentru protectie la suprasarcina si scurtcircuit. Pentru protectia la curenti reziduali este necesar un dispozitiv diferential dedicat, selectat separat.

Poate fi instalat direct intr-un spatiu umed sau expus?

Nu este recomandata instalarea expusa. Gradul de protectie IP20 necesita montajul intr-un tablou sau intr-o carcasa adecvata mediului de utilizare.
