Descriere

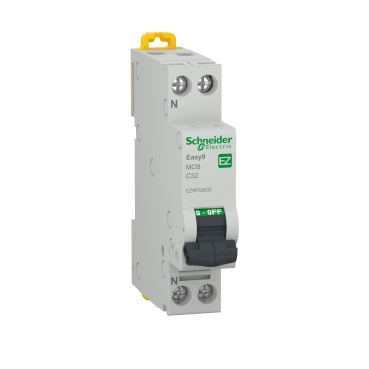

Intrerupatorul automat modular este destinat protectiei circuitelor electrice finale impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N include un pol protejat si conductor neutru sectionat, fiind potrivita pentru tablouri electrice de curent alternativ unde este necesara comanda si izolarea circuitului. Aparatul are declansator termomagnetic si permite sectionarea conform IEC/EN 60898-1.

Curentul nominal este de 32 A, iar tensiunea nominala de utilizare este de 230 V AC, la 50 Hz; frecventa de retea admisa este 50/60 Hz. Curba de declansare C are pragul de declansare magnetica intre 5 si 10 x In. Capacitatea nominala de rupere Icn este de 4500 A la 230 V AC, 50 Hz, conform IEC/EN 60898-1. Echipamentul are clasa de limitare 3, tensiune nominala de izolatie de 440 V si tensiune nominala de tinere la impuls de 4 kV.

Montajul se realizeaza prin clipsare pe sina DIN. Aparatul ocupa un modul de 18 mm si are dimensiunile de 81 mm inaltime, 18 mm latime si 78 mm adancime. Conectarea se face prin borne cu colivie, sus sau jos, pentru conductori rigizi sau flexibili cu sectiuni intre 1 si 16 mm2. Cuplul de strangere indicat pentru borne este de 2 N m.

Intrerupatorul nu include protectie diferentiala si nu inlocuieste un dispozitiv diferential atunci cand protectia la curenti reziduali este ceruta de proiect. Gradul de protectie este IP20 pentru aparat si IP40 atunci cand este montat intr-un tablou modular corespunzator. Se utilizeaza in intervalul de temperatura ambientala de la -25 la 60 grade C, iar instalarea, alegerea sectiunii conductoarelor si verificarea curentului de scurtcircuit disponibil trebuie realizate de personal calificat.

Intrebari frecvente

Ce protectie ofera acest intrerupator automat?

Asigura protectie termica la suprasarcina si protectie magnetica la scurtcircuit pentru un circuit de curent alternativ. Nu are protectie diferentiala integrata.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N are un pol protejat la supracurent si un pol de neutru sectionat simultan, pentru izolarea circuitului.

Care sunt valorile electrice principale?

Aparatul este dimensionat pentru 32 A si 230 V AC. Capacitatea nominala de rupere este de 4,5 kA, iar caracteristica de declansare este curba C.

Cum se monteaza in tablou?

Se clipseaza pe sina DIN si ocupa un modul de 18 mm. Bornele superioare si inferioare accepta conductori rigizi sau flexibili cu sectiuni intre 1 si 16 mm2, la un cuplu de strangere de 2 N m.

Poate fi utilizat fara protectie diferentiala?

Acest aparat nu detecteaza curentii reziduali. Daca proiectul sau normele aplicabile impun protectie diferentiala, circuitul trebuie completat cu un dispozitiv diferential adecvat.
