Descriere

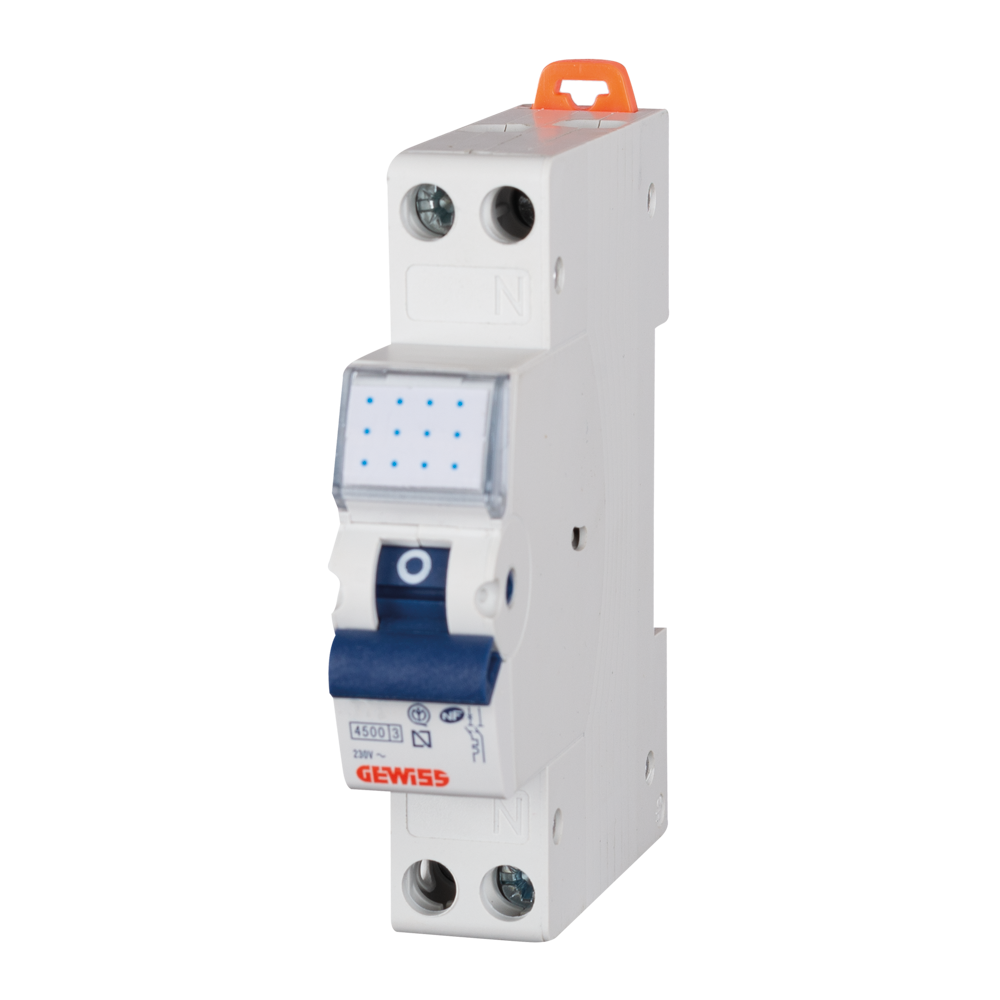

Acest intrerupator automat compact este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N il recomanda pentru circuite monofazate, in tablouri electrice rezidentiale, comerciale sau in aplicatii industriale compatibile cu parametrii nominali ai aparatului. Curba de declansare C este potrivita pentru circuite unde pot aparea curenti de pornire moderati, cum ar fi anumite sarcini inductive sau echipamente electrice uzuale.

Aparatul are curent nominal de 32 A, tensiune nominala de 230 V si frecventa nominala de 50/60 Hz. Capacitatea nominala de rupere Icn conform EN 60898 la 230 V este de 4500 A, iar capacitatea de rupere Icu conform IEC/EN 60947-2 este de 4.5 kA. Tensiunea de izolatie Ui este de 500 V, iar tensiunea nominala de rezistenta la impuls Uimp este de 4 kV. Echipamentul respecta standardul EN 60898 si ocupa 1 modul in tabloul electric.

Pentru conectare sunt admise conductoare rigide cu sectiunea de pana la 1x16 mm2 sau combinatia 1x10 mm2 plus 1x6 mm2. Pentru conductoare flexibile sunt admise sectiuni de pana la 1x10 mm2 sau 2x6 mm2. Cuplul nominal de strangere al bornelor este de 1.2 Nm. Montajul trebuie realizat in tablou electric modular, cu dimensionarea corecta a conductoarelor, a protectiilor din amonte si a sarcinii deservite.

Produsul functioneaza la temperaturi ambientale intre -25 si +70 grade C, iar temperatura de depozitare este intre -40 si +70 grade C. Durabilitatea electrica declarata este de 10000 manevre, iar durabilitatea mecanica este de 20000 manevre. Instalarea, verificarea conexiunilor si punerea in functiune trebuie efectuate numai de personal calificat, cu alimentarea oprita si cu respectarea normativelor electrice aplicabile.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat 1P+N de 32 A?

Este utilizat pentru protectia unui circuit monofazat impotriva suprasarcinilor si scurtcircuitelor, in limita curentului nominal de 32 A si a celorlalti parametri declarati.

Ce inseamna curba de declansare C?

Curba C indica un comportament de declansare adecvat circuitelor care pot avea curenti de pornire moderati. Alegerea curbei trebuie facuta in functie de tipul sarcinii si de proiectul instalatiei.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere Icn conform EN 60898, la 230 V, este de 4500 A sau 4.5 kA. Capacitatea Icu conform IEC/EN 60947-2 este tot de 4.5 kA.

Ce sectiuni de conductor pot fi conectate?

Se pot utiliza conductoare rigide de pana la 1x16 mm2 sau 1x10 mm2 plus 1x6 mm2. Pentru conductoare flexibile sunt admise pana la 1x10 mm2 sau 2x6 mm2, cu strangerea bornelor la 1.2 Nm.

Poate fi folosit in tablouri electrice modulare?

Da. Aparatul ocupa 1 modul si este destinat utilizarii in tablouri electrice modulare, cu montaj realizat de personal calificat.
